《2025年轻松作业本九年级物理上册苏科版》

1. 在串联电路中,如果用电器上电压与电源电压相等,那么该用电器可能发生______(断路/短路);如果用电器上电压为零,那么该用电器可能发生______(断路/短路)。在并联电路中,如果其他支路电流的和与干路电流相等,那么该支路发生______(断路/短路);如果断开本支路后,其余支路就正常工作,那么该支路发生______(断路/短路)。

答案： 断路 短路 断路 短路

2. 如图所示电路,灯泡$L_{1}$、$L_{2}$的连接方式是______(串联/并联)。闭合开关S后,两灯均发光,两电表均有示数,过一会儿由于某个灯泡发生故障而熄灭,电流表有示数,电压表示数为零,则故障原因是______。

答案： 串联 $ L_{2} $ 短路

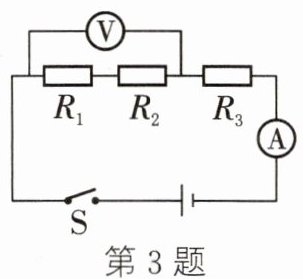

3. 如图所示的电路中,$R_{1}= 2Ω$,$R_{2}= 3Ω$,$R_{3}= 1Ω$,$R_{1}$、$R_{2}$、$R_{3}$串联在电路中,电源电压$U= 6V$,闭合开关S,电压表的示数为4V,则()

A. $R_{1}$断路
B. $R_{2}$短路
C. $R_{3}$短路
D. 安培表示数为1.5A

答案： B

4. 在如图所示的电路中,闭合开关,调节滑动变阻器,发现两只电表示数都明显变小。下列判断中正确的是()

A. 可能是灯L短路
B. 可能是灯L灯丝烧断
C. 可能是滑动变阻器R断路
D. 可能是滑动变阻器R的滑片向左滑动

答案： C

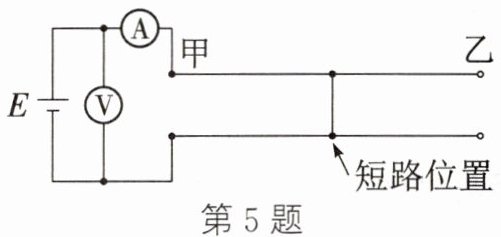

5. 在相距20km的甲、乙两地之间有两条输电线,已知每米输电线的电阻为0.01Ω。现输电线在某处发生短路,为确定短路位置,检测员用电压表、电流表和电源连成如图所示的电路进行检测,其中电压表的示数为3V,电流表的示数为20mA。则短路位置离甲地()

A. 7.5km
B. 15km
C. 20km
D. 10km

答案： A

6. 如图所示的电路中,电源电压保持不变,当电键S由断开到闭合,电路中只有一个电表示数发生变化,如果故障只发生在灯L或电阻R上,则下列判断正确的是()

A. 电流表示数变大,一定是L断路
B. 电压表示数变大,可能是R断路
C. 电压表示数变大,一定是R断路
D. 电压表示数变大,可能是L断路

答案： C
