《2025年轻松作业本九年级物理上册苏科版》

1. ____是形成电流的原因,电源是提供____的装置。电压(U)的国际单位是____,用符号____表示。1 MV= ____kV= ____V。测量电压的仪器叫____表,在电路图中用符号____表示。电压表应____联在对应电路中,实验室常用电压表指针在同一位置时,大量程示数是小量程示数的____倍。

答案： 电压 电压 伏特 V $10^{3}$ $10^{6}$ 电压 并 5

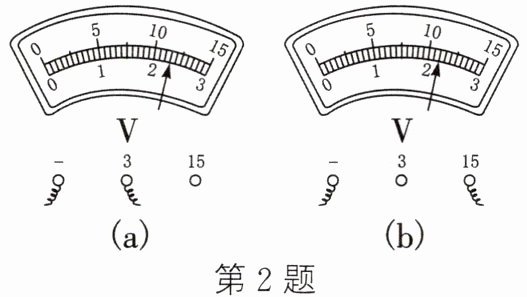

2. (1)(2024·大庆)如图(a)所示电压表的示数是____V；
(2)如图(b)所示电压表的示数是____V。

答案： 2.3 11

3. 关于电流、电压、电阻的关系,下列说法正确的是 ()
A. 电压形成电流,因此有电压一定有电流
B. 电流形成电压,因此先有电流后有电压
C. 当小灯泡两端有电压时,灯泡一定没有断路
D. 当小灯泡灯丝中有电流通过时,灯泡两端一定有电压

答案： D

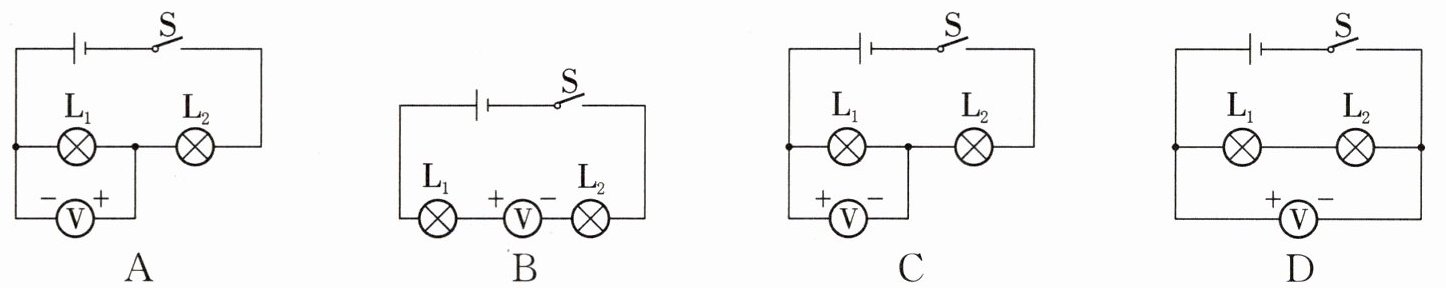

4. 如图所示,用电压表测灯泡$L_1$两端的电压,下列接法正确的是 ()

答案： C

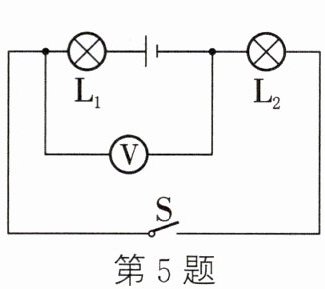

5. 如图所示的电路中,当闭合开关S后,电压表测的是 ()
$A. L_1$两端的电压
$B. L_2$两端的电压
C. 电源电压
$D. L_2$和电源电压

答案： B

6. 如图是一个不完整的电路图,其中箭头所指的方向表示电路接通时的电流方向,请在图中两个空缺的位置分别补画电池和电压表的符号,使之成为一个完整的串联电路。

答案：
如图所示

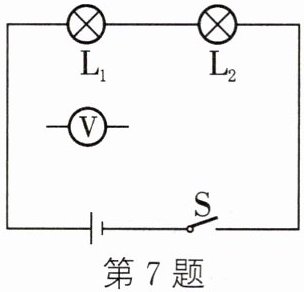

7. (2024·海南)如图所示$,L_1$和$L_2$串联,用电压表测量$L_1$两端的电压,请将电路图补充完整。

答案：
如图所示
