《2025年轻松作业本九年级物理上册苏科版》

1. 把欧姆定律的公式$I= \frac {U}{R}$变形可得：$R= $____。根据这一公式可知,只要测出____和____,就可以计算出这个电阻的大小。这种测量电阻的方法通常叫做“伏安法”。

答案： $\frac{U}{I}$ 导体两端的电压 通过导体的电流

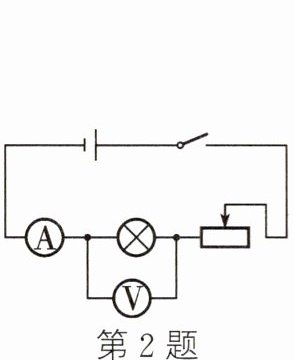

2. 如图所示,闭合开关,在测量灯泡电阻的过程中,如果将滑动变阻器滑片向左移动,则灯泡的亮度变____,电流表的示数变____,电压表的示数变____,灯泡的电阻


变____。

答案： 亮 大 大 大

3. 用伏安法测电阻时,若电源电压为3V,被测电阻为20Ω,则电压表、电流表的量程应选()
A. 0~3V、0~3A
B. 0~15V、0~3A
C. 0~3V、0~0.6A
D. 0~15V、0~0.6A

答案： C

4. 在“伏安法测电阻”实验中,某同学的部分操作如下,其中正确的是()
A. 连接电路时,应先闭合开关
B. 在无法估测被测电压和电流时,电压表和电流表应选择大量程进行试触
C. 电压表应与待测电阻串联,电流表应与待测电阻并联
D. 计算电阻时,应先计算电压与电流平均值,再求平均值的比值即可

答案： B

5. (2024·齐齐哈尔)在“伏安法测电阻”实验中,老师准备了阻值未知的定值电阻R、电压表、电流表、两节新干电池、开关、导线若干、滑动变阻器(铭牌上标有“20Ω 1A”)等器材。所有器材均完好。

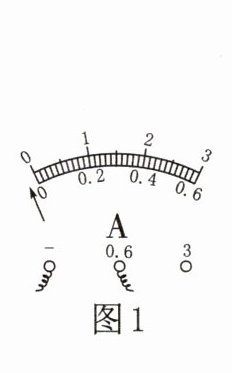

(1)小夏按照实验操作要求,在检查实验器材时,发现电流表指针的位置如图1所示,出现这一现象的原因是：____。

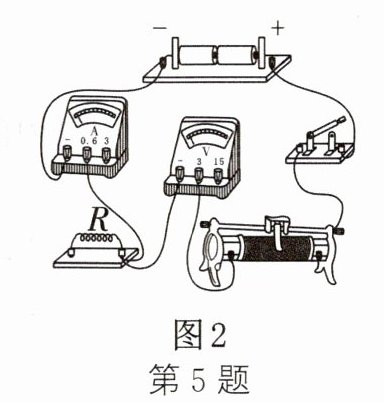

(2)解决问题后,小夏设计并连接了如图2所示的部分电路,请用笔画线代替导线将图2的电路连接完整(要求：导线不可交叉)。
(3)闭合开关前,应将滑动变阻器的滑片调至最____(左/右)端。此时,滑动变阻器的作用是____。
(4)检查电路连接无误,闭合开关。在实验的过程中,电压表示数突然接近最大值,电流表示数几乎为0。若电路中只有一处故障,则发生的故障可能是定值电阻R____。

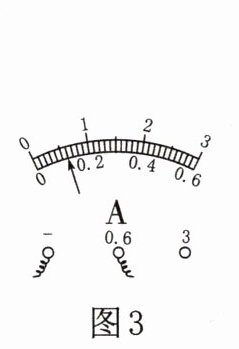

(5)排除故障后,小夏继续进行实验,当电压表示数为1.2V时,读出如图3所示的电流表示数,并计算定值电阻的阻值$R= $____Ω。小夏认为实验已经完成,小明则认为仅这样就得出定值电阻的阻值不够可靠,原因是：____。

答案：

(1)使用前未调零

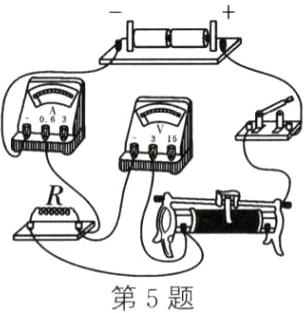

(2)如图所示
(3)右 保护电路
(4)断路
(5)10 未多次测量求平均值，测量结果可能存在较大误差
