《2025年轻松作业本九年级物理上册苏科版》

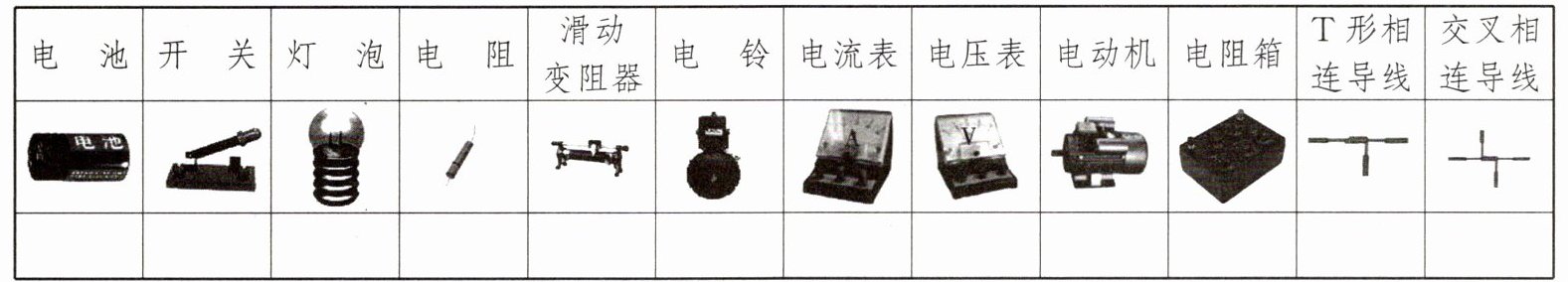

1. 请你在图中元件对应的空白处画出该元件的符号。

答案： 电池：$ { - \vert \vert - }$
开关：$ { - \vert \circ - }$
灯泡：$ { \bigcirc }$
电阻：$ { - \square - }$
滑动变阻器：$ { - \triangle - }$
电铃：$ { \bigcirc - }$
电流表：$ { A }$
电压表：$ { V }$
电动机：$ { M }$
电阻箱：$ { - \bigcirc - }$
T 形相连导线：$ { - T - }$
交叉相连导线：$ { - + - }$

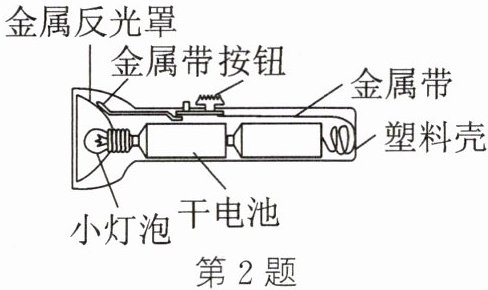

2. 如图所示是家用电筒的剖面图,在手电筒的电路中,____是它的电源,____是它的开关,____是它的用电器,____是它的导线。

答案： 干电池 按钮 小灯泡 金属带

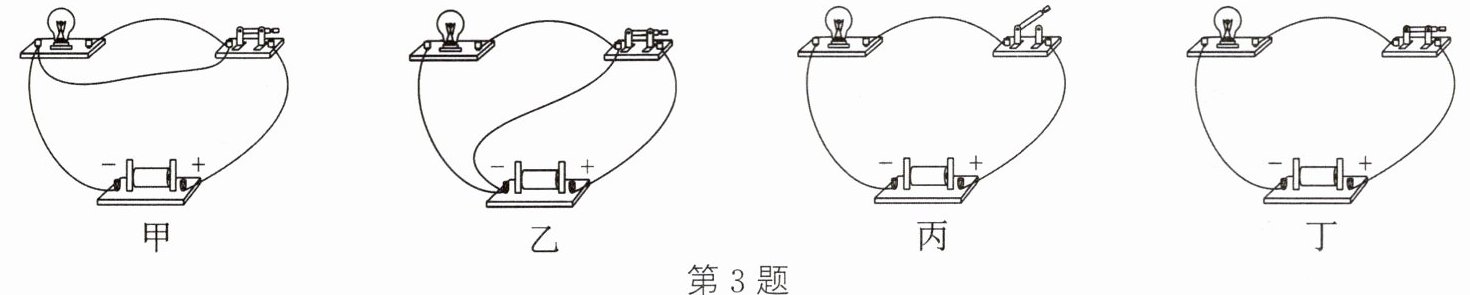

3. 图中属于通路的是____,属于断路的是____,属于短路的是____。

答案： 丁 丙 甲、乙

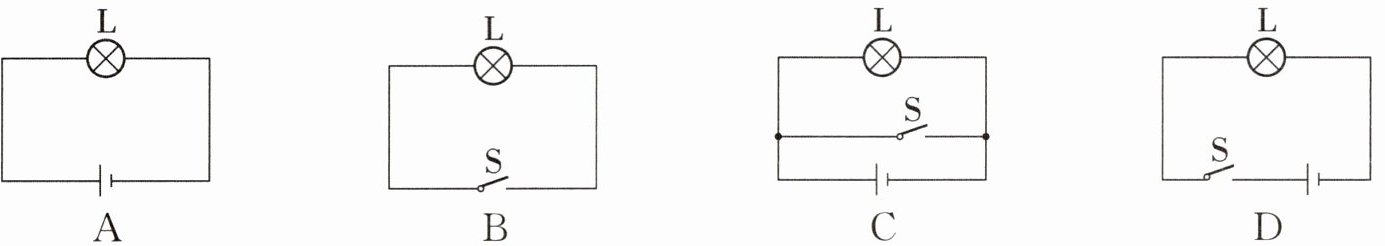

4. 如图所示的电路正确的是 ()

答案： D

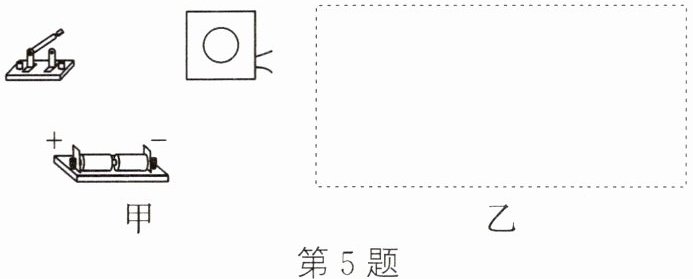

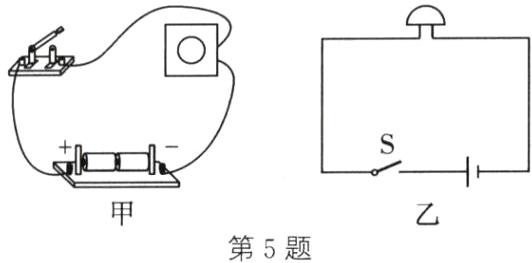

5. 在图甲中有电子门铃、电源和开关,请用笔画线表示导线把它们连起来,使得门铃能够正常工作,并在图乙虚线框内画出相应的电路图(电子门铃可以用电铃的符号表示)。

答案：
如图所示

6. 如图为宾馆房间的取电房卡。将房卡插入槽中,房间内的用电器才能使用。房卡的作用相当于电路元件中的____;给充电宝充电时,充电宝相当于简单电路中的____;充电宝给手机充电时,充电宝相当于简单电路中的____。

答案： 开关 用电器 电源
