《2025年轻松作业本九年级物理上册苏科版》

6. 用伏安法测量电阻的原理是____,其中用____测量电压,用____测量电流,用____来调节和保护电路。

答案： $R=\frac{U}{I}$ 电压表 电流表 滑动变阻器

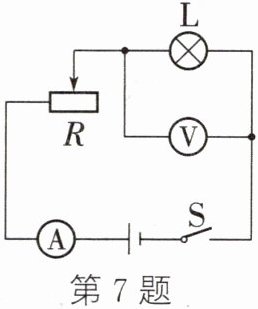

7. (2024·成都)小张用如图所示的电路测量小灯泡的电阻,电流表和电压表选用小量程。闭合开关前,将滑动变阻器的滑片移到最右端的目的是____。闭合开关,她发现灯泡不亮,两电表的示数均很小,经过检查,确认电路连接正确,两电表均完好,小张的下一步操作应该是____。

答案： 保护电路 移动滑动变阻器的滑片，观察灯泡是否能发光，两电表是否有示数

8. 某同学用伏安法对四个电阻各测量一次,把每个电阻两端的电压和通过它的电流在U-I坐标系中描点,得到了图中甲、乙、丙、丁四个点。比较这四个电阻的大小,可知电阻值最大的是()

A. 甲
B. 乙
C. 丙
D. 丁

答案： C

9. 某同学指出：在用伏安法测量电阻的实验中,连接电路时,必须注意下列几点,你认为其中不必要的一条是()
A. 向电路中连接滑动变阻器时,应该使滑片位于滑动变阻器阻值最大的位置
B. 向电路中连接开关时,应该将开关断开
C. 电压表应与待测电阻并联,电流表应与待测电阻串联
D. 开关应该接在靠近电源电流流出的一端

答案： D

10. (2024·内江)在“测量定值电阻阻值”的实验中,提供的实验器材有：
A. 两节新干电池；
B. 电压表(量程0~3V和0~15V)；
C. 电流表(量程0~0.6A和0~3A)；
D. 滑动变阻器R(20Ω和1A)；
E. 待测电阻$R_{x}$(阻值约为几欧)；
F. 开关一个,导线若干。

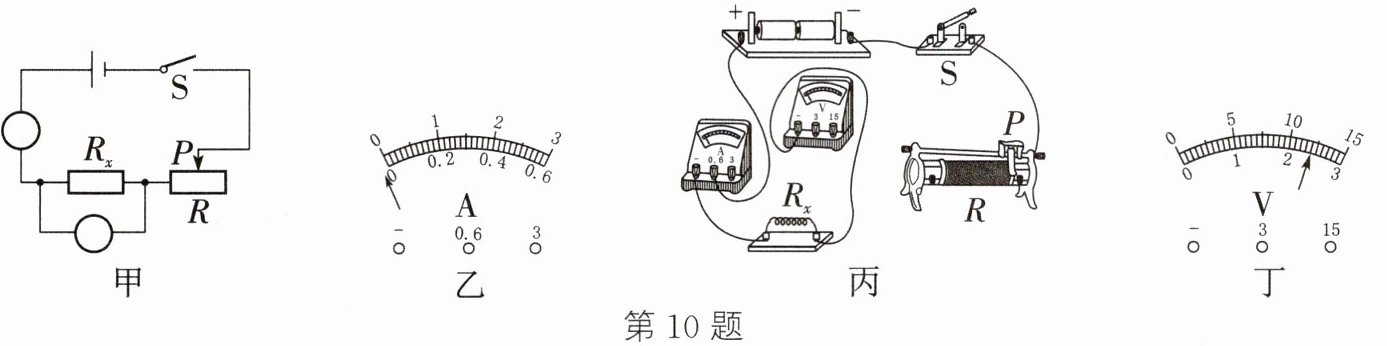

(1)图甲是实验中设计的电路图,请在图中圆圈内正确填写表示电表的字母符号。
(2)连接电路前,发现电流表指针位置如图乙所示,此时需要进行的操作是____。
(3)根据图甲的电路图,请用笔画线代替导线,把图丙中的实物图连接成完整电路(有两条导线未连接),要求开关闭合时电流表示数最小,测量时电表示数尽可能精确。

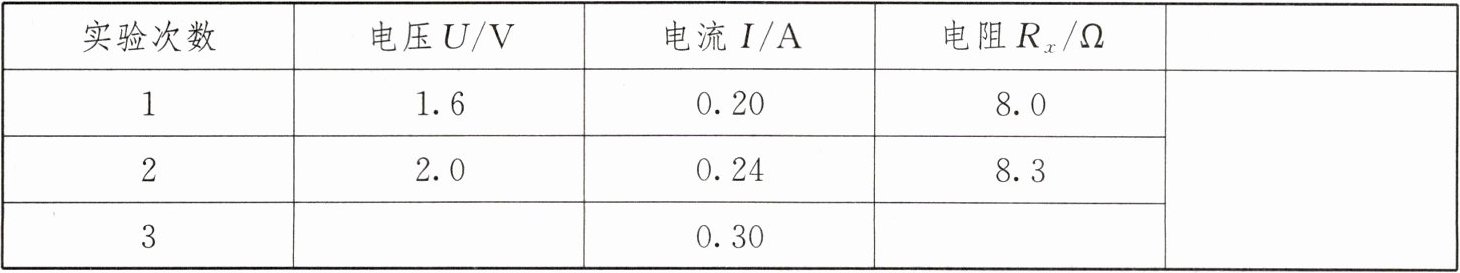

(4)测得的部分数据已记录在表格中,表格中第一行的最后空格栏内应填写的内容是____。在第3次测量时,电压表的示数如图丁所示,根据这三次测得的数据,$R_{x}$阻值的平均值为____Ω。

答案：

(1)A
(2)调零

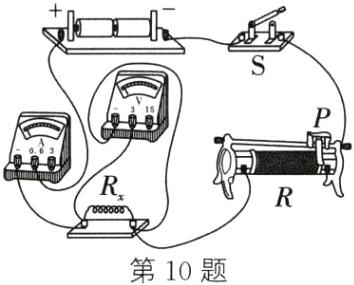

(3)如图所示
(4) $R_x$阻值的平均值/Ω 8.1
