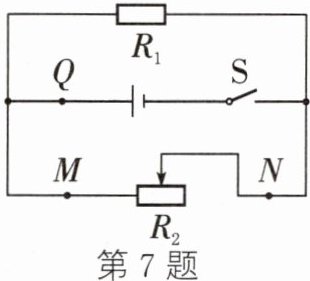

7. 如图所示电路中,由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障,且只发生在电阻$R_{1}$、$R_{2}$上,现通过接入一个电表来判断故障。
(1) 应选择如下方案______。
A. 将一个电流表接入到Q点
B. 将一个电压表接入到QM之间
C. 将一个电压表接入到MN之间
(2) 请写出选择方案后,闭合开关S后的操作、电表的示数变化情况及其对应的故障:______。

答案：
(1) A
(2) 移动滑动变阻器的滑片,若电流表示数有变化,则 $ R_{1} $ 断路;若电流表示数不变,则 $ R_{2} $ 断路

8. 如图所示的电路中,电源电压保持不变。闭合开关S,电路工作正常,过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变小,则下列判断中正确的是()

A. 灯L断路
B. 灯L短路
C. 电阻R断路
D. 电阻R短路

答案： C

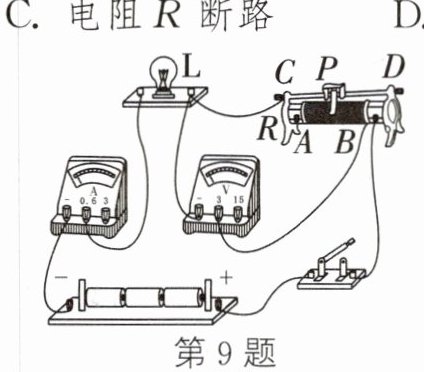

9. 在如图所示的实验电路中,闭合开关,移动滑动变阻器的滑片后,发现电流表、电压表均有示数,小灯泡不亮。则故障原因是()

A. L断路
B. L短路
C. R断路
D. R短路

答案： B

10. 如图所示,电源电压保持不变,开关S闭合后,电流表的示数为$I_{0}(I_{0}≠0)$,电压表有示数。电路正常工作一段时间后,出现故障。若观察到电压表示数为零,电流表示数为$3I_{0}$,则电路故障及$R_{1}与R_{2}$的关系为()

A. $R_{1}$断路,$R_{1}= 3R_{2}$
B. $R_{1}$短路,$R_{1}= 2R_{2}$
C. $R_{2}$短路,$R_{1}= 2R_{2}$
D. $R_{1}$短路,$R_{1}= 3R_{2}$

答案： B

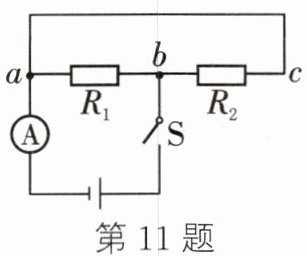

11. 图示电路中,$R_{1}$、$R_{2}$是定值电阻,开关S闭合一段时间后,电流表示数突然减小,用电压表检测电路,当电压表接a、b两点时,电压表有示数;接b、c两点时,电压表无示数。则故障原因可能是()

A. ac导线断路
B. 仅$R_{1}$断路
C. 仅$R_{2}$断路
D. 电流表断路

答案： A

12. 在如图所示的电路中,两只电表、开关及导线均完好,闭合开关S,两只电表示数均为零,现用一个完好的电阻R替换$R_{1}$,再闭合开关,以下说法错误的是()

A. 若电流表示数为零、电压表示数不为零,则原来的故障是$R_{1}$、$R_{2}$都断路
B. 若电流表示数不为零、电压表示数为零,则原来的故障是$R_{1}$断路,$R_{2}$短路
C. 若电流表、电压表示数都不为零,则原来的故障是$R_{1}$断路,$R_{2}$完好
D. 若电流表、电压表示数都为零,则原来的故障是$R_{1}$完好,$R_{2}$断路
