《2025年轻松作业本九年级物理上册苏科版》

1. 将用电器逐个顺次连接起来的电路称为______电路,工作时用电器______影响；将用电器并列连接起来的电路称为______电路。在如图所示电路图中,A、B两点是电路的______点,A、B两点到电源两极的电路叫______路,A、B两点间的电路叫______路。干路开关控制______,支路开关控制______,工作时一个用电器断路,其余用电器______,一个用电器短路,其余用电器______,此时相当于电源发生了______。

答案： 串联 互相 并联 分支 干 支 所有用电器 本支路用电器 工作 不工作 短路

2. 英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。当一个班级扬声器发生断路故障时,不影响其他班级,据此可以判断它们是______(并/串)联。播音的老师能同时控制所有扬声器的原因是开关连接在______(干路/支路)上。

答案： 并 干路

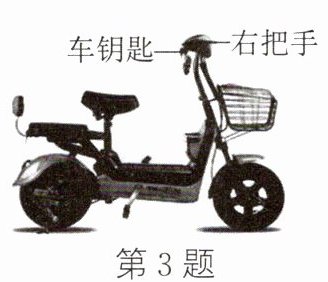

3. 如图为人们所喜爱的电动自行车,它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下,车子就通电了,车钥匙作用相当于电路中______；给电动车充电时,电瓶相当于电路中______(电源/用电器)；电动车的两个转向灯能独立工作,因此转向灯是______联的。

答案： 开关 用电器 并

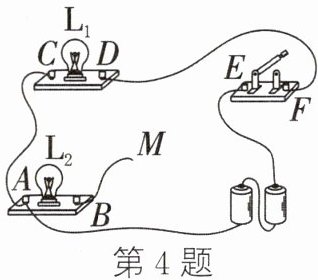

4. 如图所示,使$L_1$和$L_2$两只灯并联,开关S同时控制两灯,则线头M应接在______(C/D/E)点上；若使$L_1$和$L_2$并联,开关S只控制灯$L_1,$则线头M应接在______点上,如果将A、E两点用导线直接相连,会发生的现象是______。

答案： D E 电源短路，两灯都不发光

5. (2024·呼和浩特)晚自习时,教室中正常发光的某一盏灯突然熄灭了；新年联欢会上,一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光。关于前灯熄灭原因,后灯与其他彩灯连接方式,下列判断正确的是 ()
A. 前灯短路 后灯串联
B. 前灯短路 后灯并联
C. 前灯断路 后灯串联
D. 前灯断路 后灯并联

答案： D

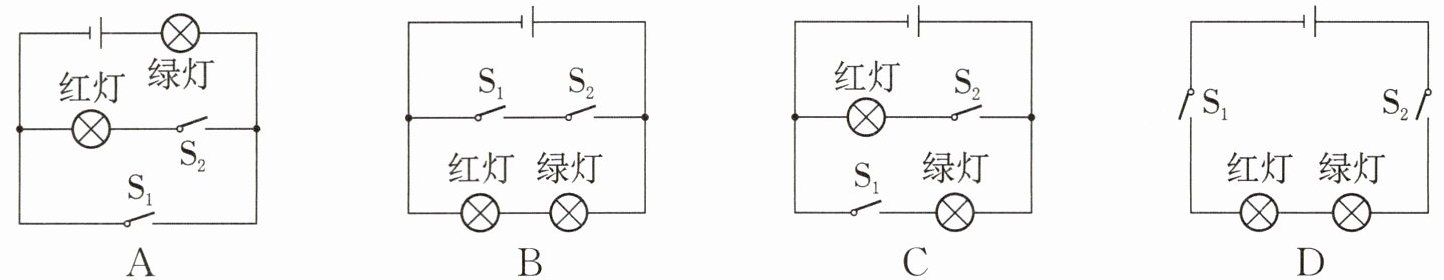

6. (2024·自贡)小布同学在经过十字路口时,观察了人行横道的红、绿交通信号灯,画出下列控制红、绿灯的电路图,你认为正确的是 ()

答案： C
