《2025年轻松作业本九年级物理上册苏科版》

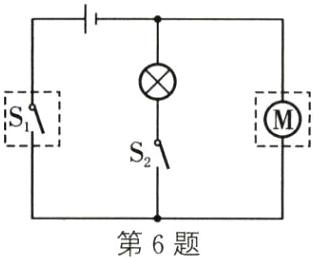

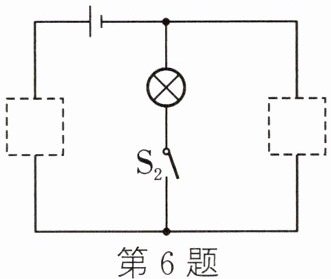

6. 将开关$S_{1}$和电动机的元件符号,分别画在图中的两个虚线框内,使之成为一个完整的电路。要求开关$S_{1}$、$S_{2}$闭合时,小灯泡和电动机均能工作。

答案：
【课后作业】6~10. 如图所示

7. 在如图所示的电路中,填上适当的元件符号。要求:闭合两个开关,两用电器并联。

答案：
【课后作业】6~10. 如图所示

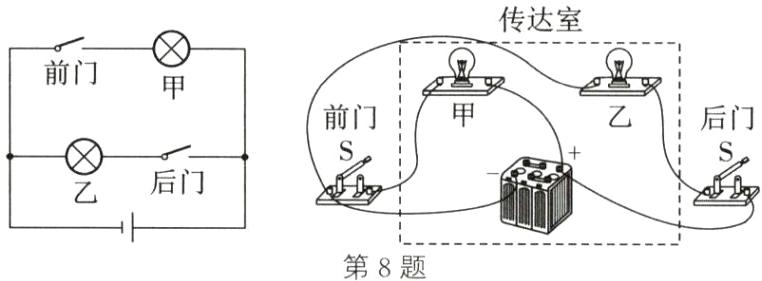

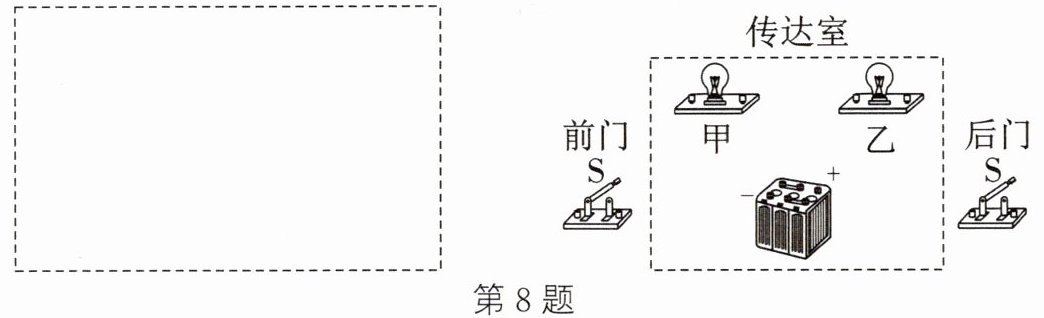

8. 学校有前、后两个门,在前、后门各装一个按钮开关,学校传达室有甲、乙两盏灯和电池组。要求前门来人按下开关时甲灯亮,后门来人按下开关时乙灯亮。根据上述要求设计电路图,并按设计的电路图在实物图上画出连线。

答案：
【课后作业】6~10. 如图所示

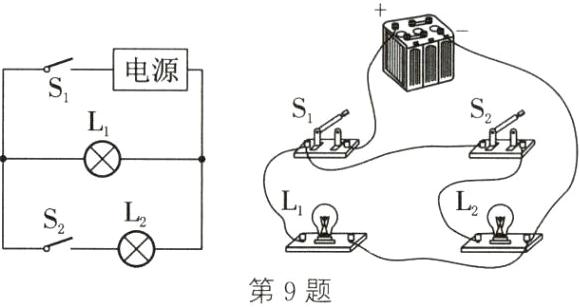

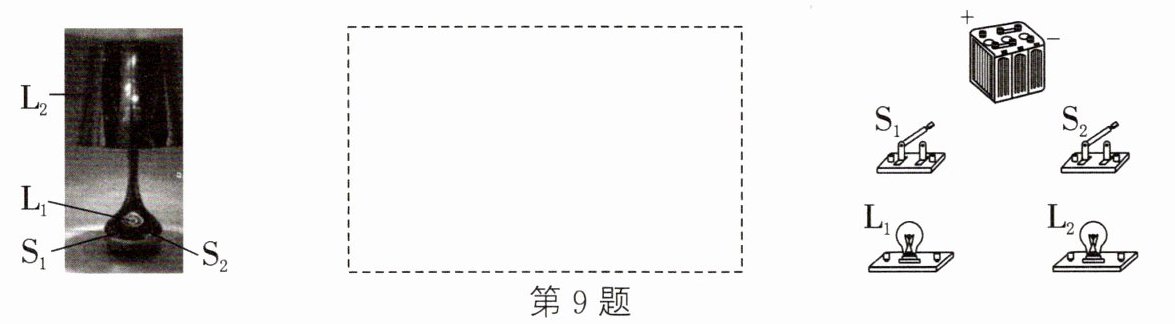

9. 如图所示的台灯,底座上有一个电源开关$S_{1}$,一个电源指示灯$L_{1}以及照明灯开关S_{2}$。当只闭合开关$S_{2}$时,照明灯泡$L_{2}$不发光;当闭合开关$S_{1}$时,电源指示灯$L_{1}$发光,再闭合开关$S_{2}$时,照明灯泡$L_{2}$发光。如果电源指示灯$L_{1}$损坏,开关$S_{1}和S_{2}$都闭合,照明灯泡$L_{2}$也能发光。请根据以上信息在虚线框中画出台灯的工作电路图,并进行实物连接。

答案：
【课后作业】6~10. 如图所示

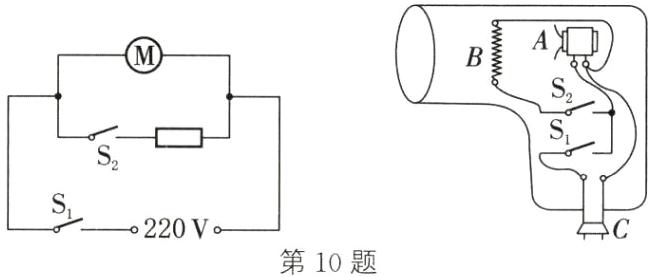

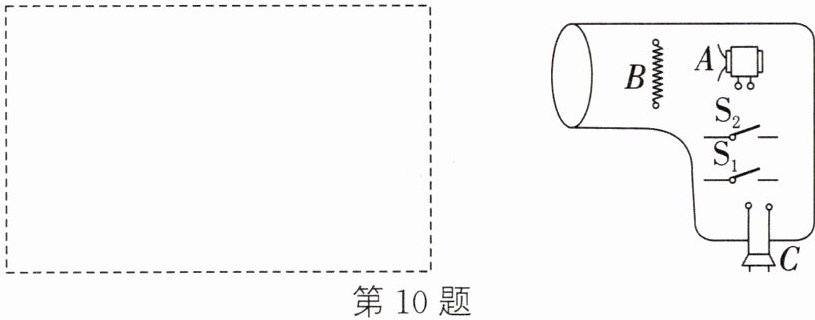

10. 如图所示是一个有冷、热两挡风的电吹风原理示意图,图中A是一只带风叶的小电动机,B是一段电热丝(电热丝用$-$▭$-$),$S_{1}$、$S_{2}$是两个开关,C是接照明电路的插头,请你用笔画线作导线按要求将这些器材连接成一个电路(连线不要交叉)。要求:只闭合$S_{1}$时吹冷风,只闭合$S_{2}$时既无风又不发热,同时闭合$S_{1}$、$S_{2}$时吹热风。请设计出电路并连线,连线时不能超出电吹风的外壳。

答案：
【课后作业】6~10. 如图所示
