《2025年轻松作业本九年级物理上册苏科版》

5. 德国物理学家______对电流跟电阻和电压的关系进行了大量的实验研究,进一步归纳得出了“导体中的电流跟导体两端的电压成正比,跟导体的电阻成______”的结论。

答案： 欧姆 反比

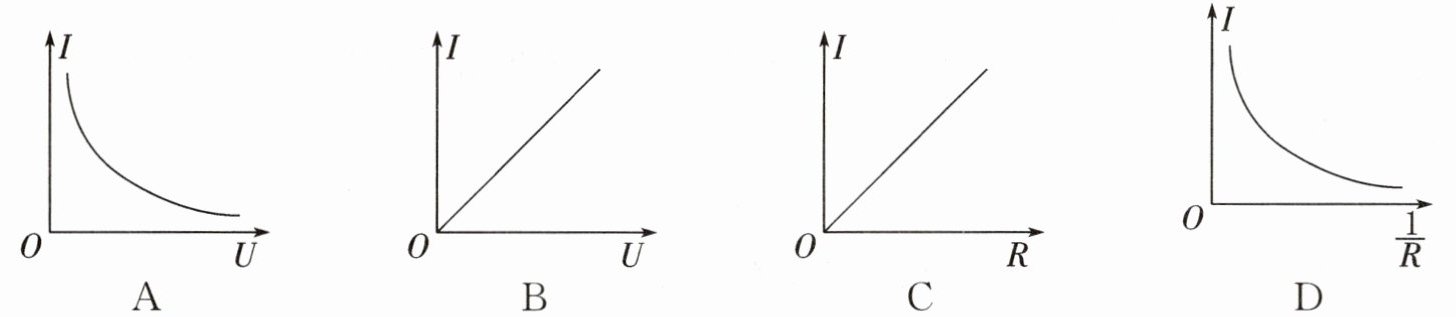

6. 在“探究电流跟电压、电阻关系”的实验中,绘制的四条图线如图,正确的是()

答案： B

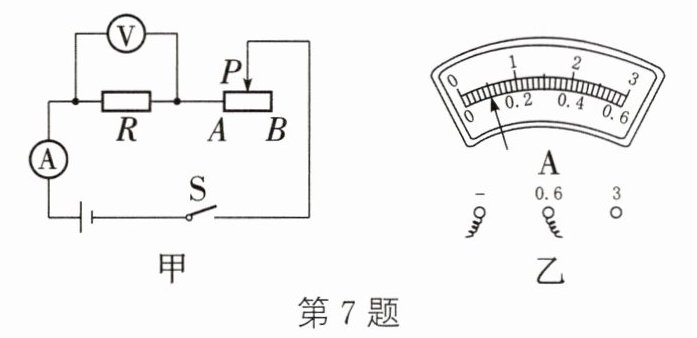

7. (2024·湖南)在“探究电流与电压的关系”实验中,保持定值电阻R不变,小明设计了如图甲所示的电路图并进行实验。

(1) 连接电路前,电流表有示数,应该对电流表进行______。
(2) 连接完电路,实验前应将滑动变阻器的滑片P移至______端。
(3) 某次实验中,电流表指针偏转如图乙所示,示数为______A。

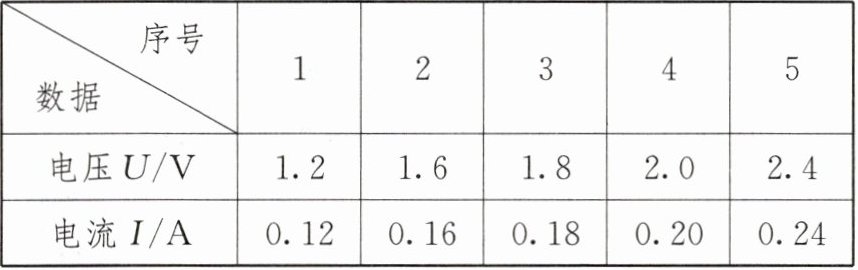

(4) 实验测出五组数据记录在表格中,为了找到电阻一定时,电流与电压的关系,应该怎样处理数据?______(列举一种方法即可)。

答案：
(1)调零
(2)B
(3)0.1
(4)分析电压与电流之比或者画 $ I - U $ 图像观察图像的特点

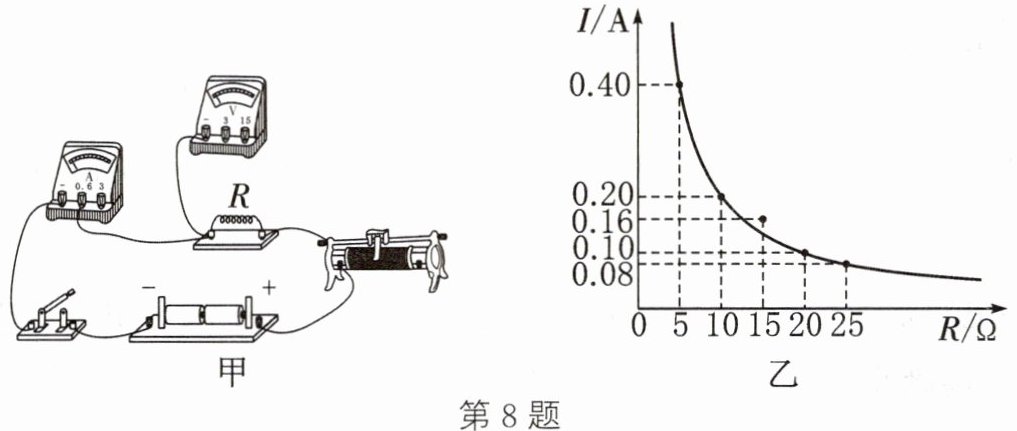

8. (2024·宁夏改编)某同学利用如图甲所示的电路探究“电流与电阻的关系”,电源电压恒为3V。
(1) 请用笔画线代替导线,将图甲电路补充完整。
(2) 闭合开关后,观察到电流表有示数,电压表无示数,则故障可能是______。
(3) 排除故障后,继续实验,测量并记录实验数据,根据实验数据画出电流与电阻关系的图像如图乙所示(实验中各电路元件完好)。分析图像可知实验中控制定值电阻两端电压为______V不变,并发现______Ω的定值电阻实验数据是错误的,原因是采用此电阻时______。
(4) 去除错误数据,分析剩余数据得出的结论是:当导体两端电压一定时,通过导体的电流与导体的电阻成______。
(5) 利用以上实验器材,还可以完成的电学实验是______(写出一个即可)。

答案：

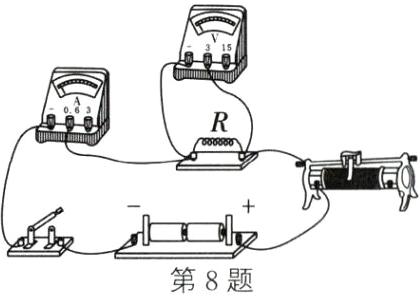

(1)如图所示
(2)电阻 $ R $ 短路
(3)2 15 没有调节滑动变阻器，使电压表示数保持不变
(4)反比
(5)探究电流与电压的关系
