《2025年轻松作业本九年级物理上册苏科版》

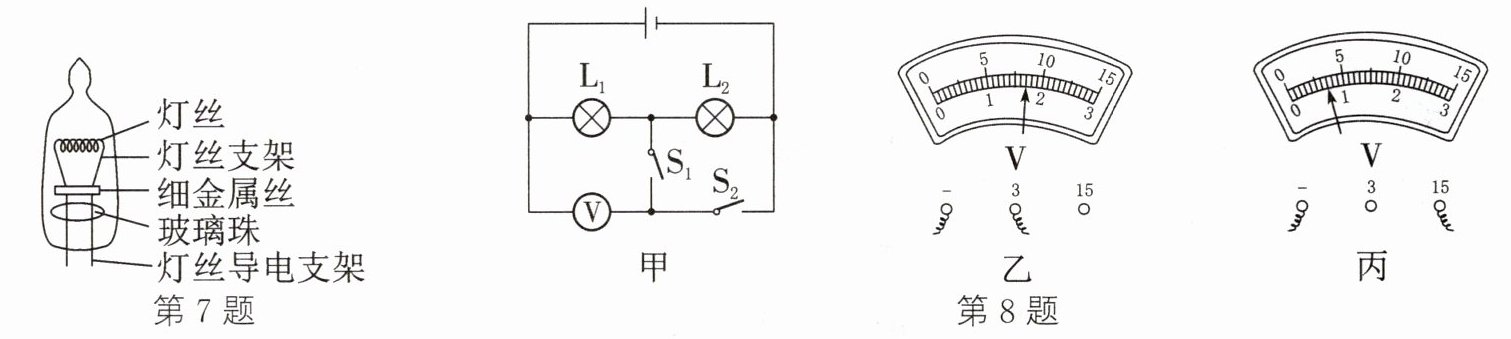

7. 一串小彩灯,每个小彩灯的额定电压为6V,将这一串小彩灯接入220V电路中,要串联______个小彩灯。小彩灯的结构如图所示,在正常情况下,细金属丝由于表面有一层氧化铜而与灯丝支架不导通,若加上200V以上电压时,氧化铜被击穿,细金属丝与灯丝支架导通。当其中一只彩灯灯丝烧断瞬间,其细金属丝两端电压达到______V,细金属丝与灯丝支架导通,保证其他灯泡继续发光。

答案： 37 220

8. 如图甲所示,电源电压恒定,当开关$S_{1}$闭合,$S_{2}$断开时,电压表示数如图乙所示;当开关$S_{1}$、$S_{2}$都闭合时,电压表示数如图丙所示。电源电压为______V,$L_{1}$、$L_{2}$都发光时,$L_{2}$两端的电压为______V。

答案： 3.5 1.8

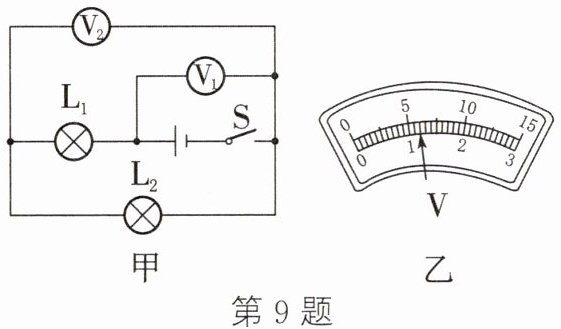

9. 在如图甲所示电路中,电源为4节干电池,当闭合开关后,两灯正常工作,经过电源的电流为0.2A,电压表$V_{2}$指针偏转均为图乙所示,则灯$L_{1}$的电压和电流分别为()

A. 6V,0.2A
B. 4.8V,0.2A
C. 2.4V,0.4A
D. 1.2V,0.4A

答案： B

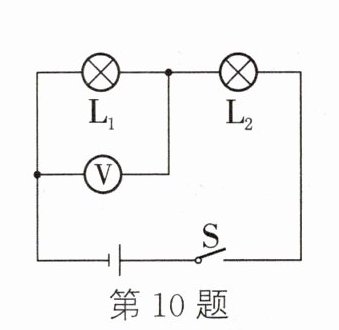

10. (2024·烟台)(多选)如图所示,电源电压保持不变,闭合开关后发现电压表无示数,假设电路中只有一个元件发生故障,则故障的原因可能是()

A. 灯泡$L_{1}$短路
B. 灯泡$L_{2}$短路
C. 灯泡$L_{1}$断路
D. 灯泡$L_{2}$断路

答案： AD

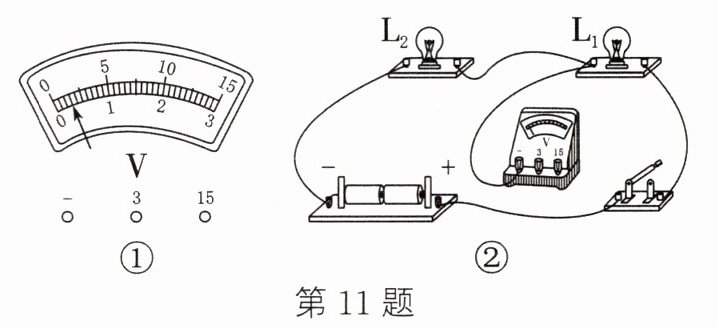

11. (2024·陕西)在“探究串联电路电压的特点”实验中:
(1) 将电压表接入电路前,观察到指针位置如图①所示,为保证测量结果准确,接下来应进行的操作是______。
(2) 实验电路如图②所示,请用笔画线代替导线将电路连接完整,使电压表测量小灯泡$L_{1}$两端的电压。

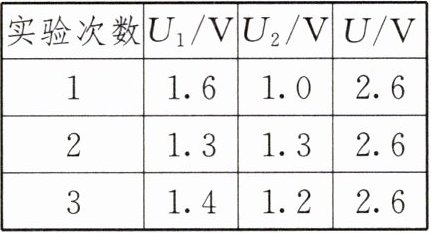

(3) 用电压表分别测出小灯泡$L_{1}两端的电压U_{1}$,$L_{2}两端的电压U_{2}$,$L_{1}和L_{2}$两端的总电压U。换用不同规格的小灯泡多次实验,记录实验数据,如右表所示。分析数据可知,串联电路两端的总电压与各部分电路两端的电压的关系为______(用本题中给出的字母写出关系式)。换用不同规格的小灯泡多次实验的目的是______。
|实验次数|$U_{1}/V$|$U_{2}/V$|$U/V$|
|----|----|----|----|
|1|1.6|1.0|2.6|
|2|1.3|1.3|2.6|
|3|1.4|1.2|2.6|

答案：

(1) 对电压表进行调零
(2) 如图所示
(3) $ U = U_{1} + U_{2} $ 寻找普遍规律
