《2025年轻松作业本九年级物理上册苏科版》

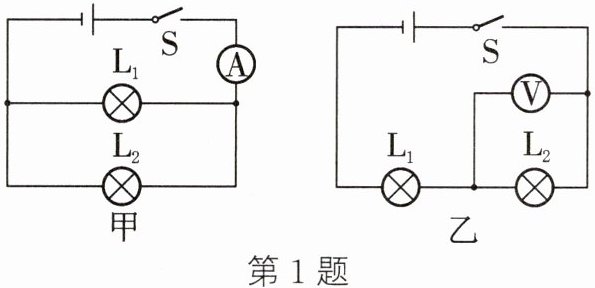

1. 灯泡$L_{1}和L_{2}$并联在如图甲所示电路中,电流表的示数为$0.5A$,通过$L_{1}的电流0.3A$,则通过$L_{2}$的电流为______$A$;再将$L_{1}和L_{2}$串联在如图乙所示电路中,电源电压为$5V$,电压表示数为$3V$,则$L_{1}$两端的电压为______$V$。

答案： 0.2 2

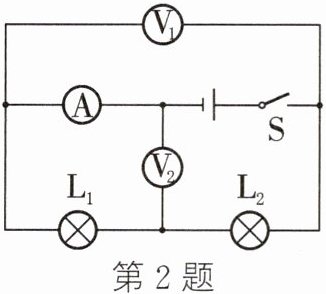

2. 小明做实验时,连接了如图所示的电路,闭合开关$S$时,三个电表的示数分别为$0.2A$、$2V$、$5V$,但当时没有记录清楚每个数据对应哪一个电表,则通过灯$L_{1}$的电流为______$A$,灯$L_{2}$两端的电压为______$V$。

答案： 0.2 3

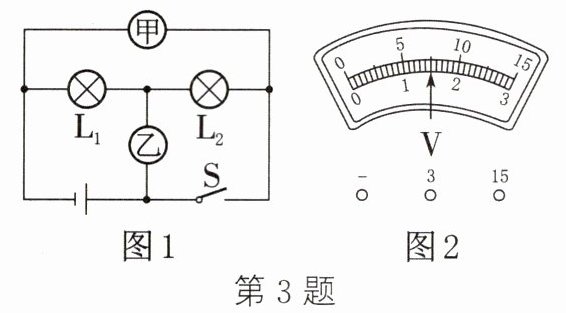

3. 如图1所示,若甲、乙均为电流表,断开开关$S$,$L_{1}与L_{2}$______联;若甲、乙均为电压表,闭合开关$S$,两电压表的读数均如图2所示,则$L_{1}$两端的电压为______$V$。

答案： 并 6

4. (2024·达州)如图所示电路,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为()

A. $L_{1}$短路
B. $L_{2}$短路
C. $L_{1}$断路
D. $L_{2}$断路

答案： A

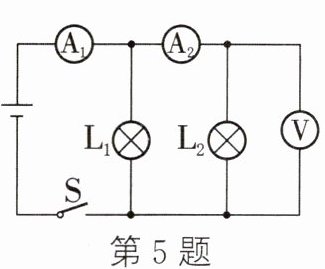

5. 如图所示,开关$S$闭合,两个灯均正常发光,电流表$A_{1}的示数为0.6A$,电流表$A_{2}的示数为0.4A$,电压表的示数为$5V$。下列说法正确的是()

A. 电源电压为$10V$
B. 通过灯泡$L_{2}的电流为0.2A$
C. 灯泡$L_{1}两端的电压为5V$
D. 干路电流为$1A$

答案： C

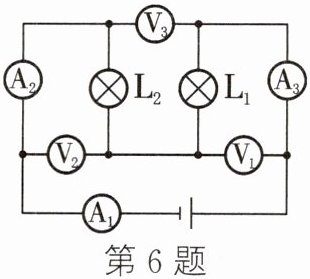

6. 如图所示电路中,三个电压表的示数分别为$U_{1}$、$U_{2}$、$U_{3}$,三个电流表的示数分别为$I_{1}$、$I_{2}$、$I_{3}$,以下对各数据的分析正确的是()

A. $U_{1}= U_{2}= U_{3}$
B. $I_{1}= I_{2}+I_{3}$
C. $U_{1}+U_{2}= U_{3}$
D. $I_{3}= I_{1}+I_{2}$

答案： C
