《2025年轻松作业本九年级物理上册苏科版》

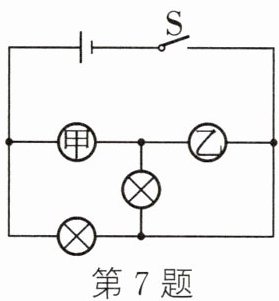

7. 如图所示的电路中,闭合开关$S$后,两灯均发光,则甲是______表,乙是______表。

答案： 电流 电压

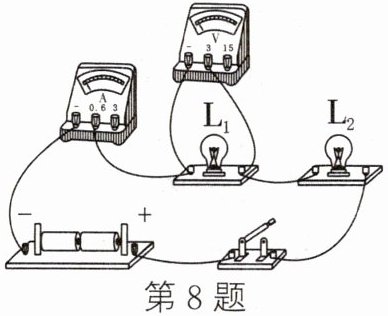

8. 如图所示,闭合开关,因单个灯泡有故障,电流表示数为零,两个灯都不亮。测出灯泡$L_{1}两端电压为3V$,电路发生的故障是______;如果电压表示数为零,电路发生的故障可能是______。

答案： $ L_{1} $ 断路 $ L_{2} $ 断路

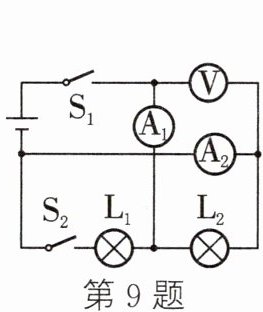

9. 如图所示,当开关$S_{1}$、$S_{2}$都闭合时,电压表示数为$5V$,电流表$A_{1}的示数为0.5A$,电流表$A_{2}的示数为0.3A$,则通过$L_{1}$的电流为______$A$,电源电压是______$V$。

答案： 0.2 5

10. 甲、乙两灯并联在$3V$的电源上,干路中的电流为$0.3A$,通过甲灯的电流为$0.2A$,则乙灯两端的电压和通过的电流分别为()
A. $3V$、$0.1A$
B. $3V$、$0.5A$
C. $1V$、$0.1A$
D. $1V$、$0.2A$

答案： A

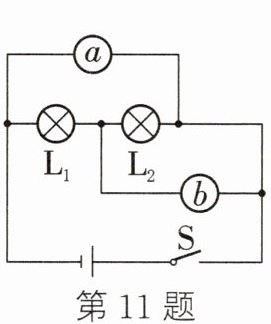

11. 如图所示的电路中,$a$、$b$为同种电表(电流表或电压表)。闭合$S$,灯$L_{1}$、$L_{2}$均发光,则下列说法正确的是()

A. $a$、$b$均为电流表
B. $a$、$b$均为电压表
C. $a表示数比b$表示数小
D. $a表示数与b$表示数一样大

答案： B

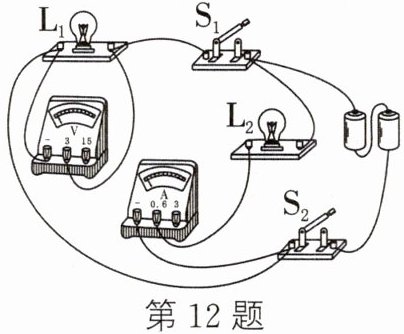

12. (2024·眉山)如图所示电路,闭合开关$S_{1}$、$S_{2}$,小灯泡$L_{1}和L_{2}$均正常发光,电流表和电压表均有示数。下列关于电路分析正确的是()

A. 小灯泡$L_{1}与L_{2}$串联
B. 电流表测量电路的总电流
C. 若只断开$S_{1}$,小灯泡$L_{1}$熄灭,$L_{2}$正常发光
D. 若灯$L_{1}$突然熄灭,是因为电压表发生断路

答案： C

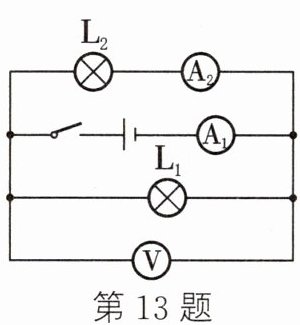

13. (2024·泰安)如图所示电路,电源电压保持不变。闭合开关后,电路中各元件正常工作,两个相同的电流表(均有$0\sim 0.6A和0\sim 3A$两个量程)指针偏转的角度相同。一段时间后电流表$A_{1}指针偏转的角度突然变为原来的\frac{1}{5}$,若灯$L_{1}和L_{2}$出现了断路故障,其他元件均完好。针对故障电路的观察分析,下列说法正确的是()

A. 电压表示数为零
B. 电流表$A_{1}的示数一定大于A_{2}$的示数
C. 一定是灯$L_{1}$出现了断路故障
D. 一定是灯$L_{2}$出现了断路故障

答案： C
