《2025年轻松作业本九年级物理上册苏科版》

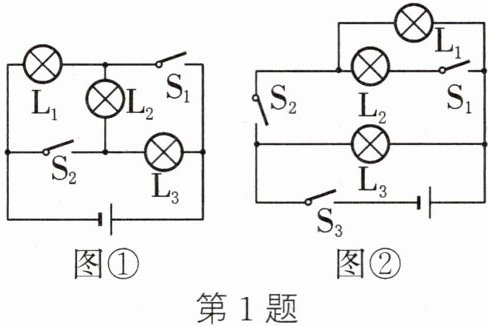

1. 开关断开、闭合时电路的识别:
(1)如图①所示电路中,当只闭合开关$S_{1}$时,____亮;当只闭合开关$S_{2}$时,灯____亮;当开关$S_{1}$、$S_{2}$都闭合时,灯____亮,此时是____联电路;当开关$S_{1}$、$S_{2}$都断开时,灯____亮,此时是____联电路。
(2)如图②所示电路中,当只闭合开关$S_{3}$时,灯____发光;当开关$S_{1}$、$S_{2}$、$S_{3}$都闭合时,灯____发光,它们是____联的。若想让$L_{1}和L_{3}$发光,$L_{2}$不发光,则应闭合开关____,断开开关____。

答案：
(1) $ L_{1} $ $ L_{3} $ $ L_{1} $、$ L_{2} $ 和 $ L_{3} $ 并 $ L_{1} $、$ L_{2} $ 和 $ L_{3} $ 串
(2) $ L_{3} $ $ L_{1} $、$ L_{2} $ 和 $ L_{3} $ 并 $ S_{2} $ 和 $ S_{3} $ $ S_{1} $

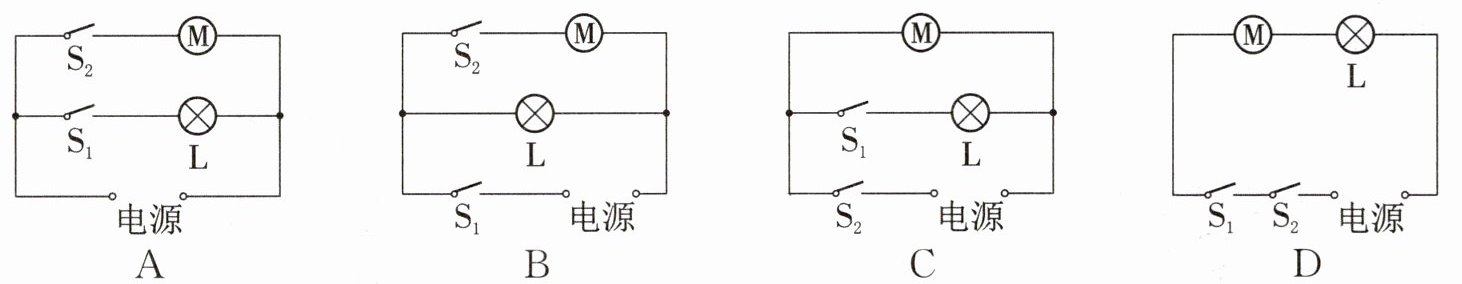

2. (2024·重庆)家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关$S_{1}$,电源指示灯L亮;再闭合开关$S_{2}$,电动机M工作拉动窗帘。当$S_{1}$断开时,电动机M不能工作。如图所示电路中符合要求的电路是()

答案： B

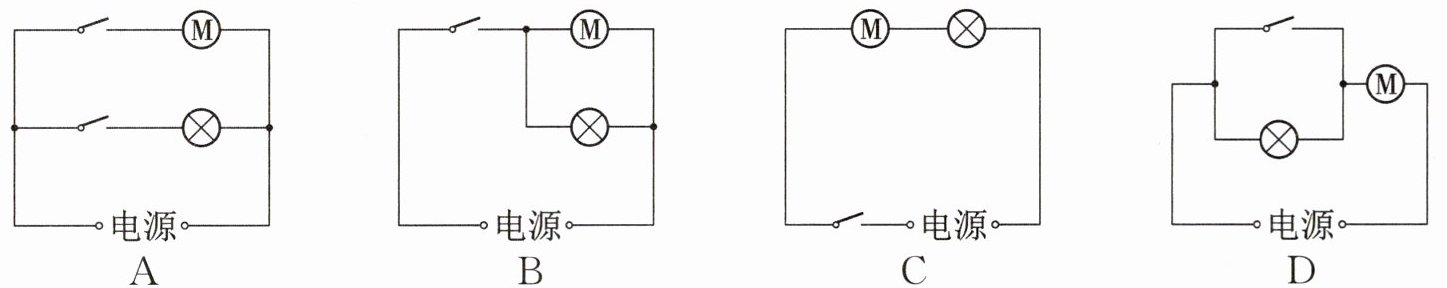

3. (2024·巴中)为了减少炒菜时对油烟的吸入,厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部电路设计,你认为符合要求的是()

答案： A

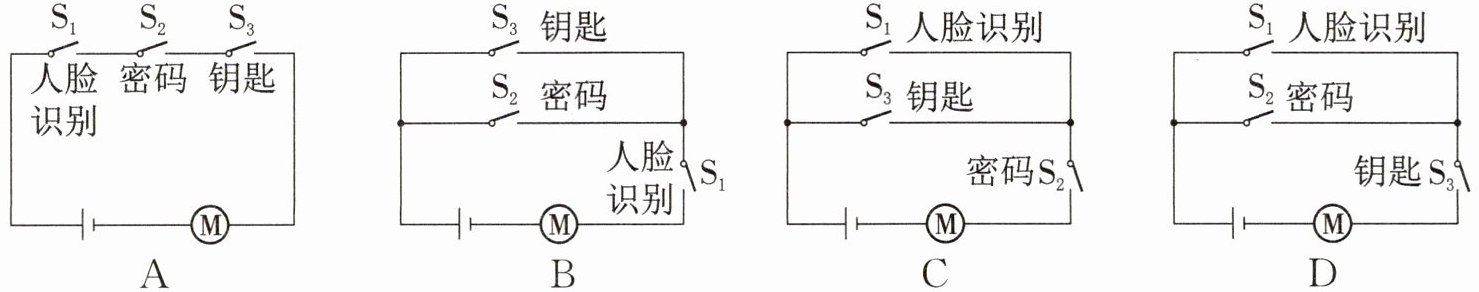

4. (2024·湖南)科技小组模拟“智能开锁”设计的电路图,有两种开锁方式,即“人脸识别”与输入“密码”匹配成功,或“人脸识别”与使用“钥匙”匹配成功才可开锁,现用$S_{1}$表示人脸识别,$S_{2}$、$S_{3}$表示密码、钥匙。匹配成功后对应开关自动闭合,电动机才工作开锁。满足上述两种方式都能开锁的电路是()

答案： B
