《2025年轻松作业本九年级物理上册苏科版》

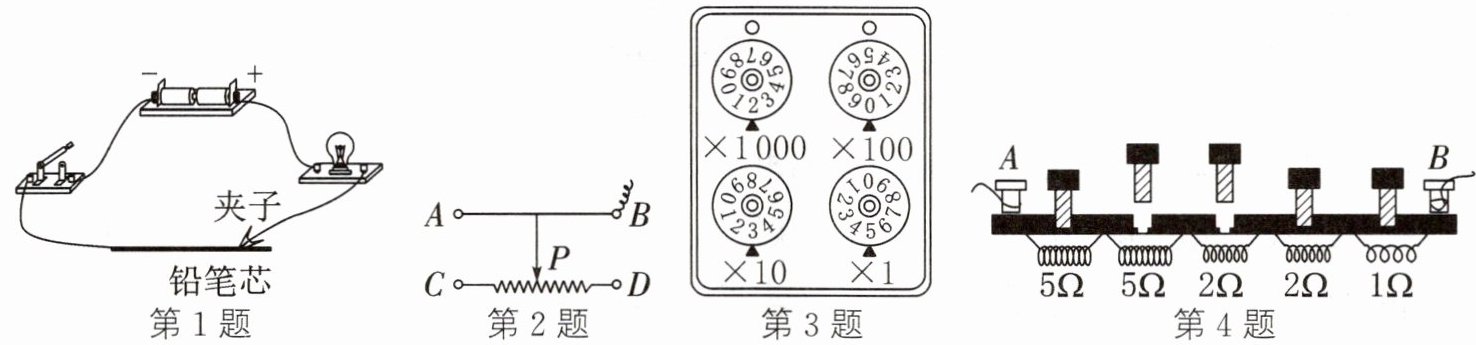

1. 小明利用家中物品开展实践活动,如图所示,利用一根铅笔芯组成的电路可探究电阻的大小与导体的____的关系。实验中,小明通过观察小灯泡的亮度来判断铅笔芯接入电路中电阻的大小,该物理学研究方法是____法。

答案： 长度 转换

2. 滑动变阻器通过改变电阻丝的____来改变电阻的大小。如图所示,电路中一根导线已经与滑动变阻器的B接线柱连接,另一端接____时相当于接入0Ω;当滑动变阻器的滑片P向左移动时,电路中的电流要变大,另一根导线应与滑动变阻器的____(A/C/D)接线柱连接。

答案： 长度 A C

3. 如图所示,电阻箱的示数为____Ω。

答案： 2035

4. 如图所示是插入式电阻箱的结构示意图,图中A、B两个接线柱之间的电阻值是____Ω,A、B两个接线柱之间能提供的最大电阻值是____Ω。

答案： 7 15

5. (2024·自贡)如图所示是滑动变阻器的结构示意图,当滑片P向右移动时,要使连入电路中的电阻变大,应选择的接线柱为()

A. A和B
B. B和C
C. B和D
D. A和D

答案： D

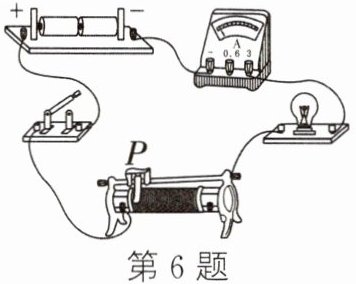

6. 对如图所示的实物图中的滑动变阻器的相关说法,你认为错误的是()

A. 滑片P向左滑动,小灯泡将变暗,电流表示数减小
B. 铭牌“10Ω 2A”表示滑动变阻器的调节范围是0~10Ω
C. 闭合开关前滑片P应滑到最右端,是为了保护电路
D. 滑动变阻器要“一上一下”接线才能发挥变阻的作用

答案： A

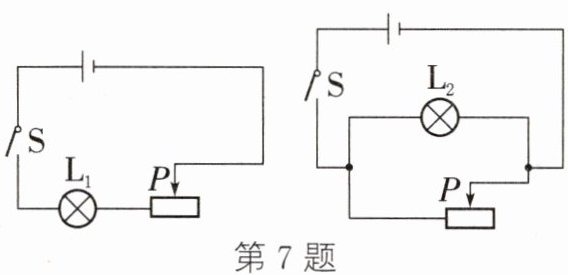

7. 如图所示的两个电路中,电源电压相等且保持不变,闭合开关S,当滑动变阻器的滑片P都向右移动时,灯泡$L_1$和$L_2$的亮度变化情况是()
$A. L_1$变暗$,L_2$亮度不变
$B. L_1$和$L_2$都变亮
$C. L_1$变亮$,L_2$变暗
$D. L_1$和$L_2$都变暗

答案： A
