《2025年轻松作业本九年级物理上册苏科版》

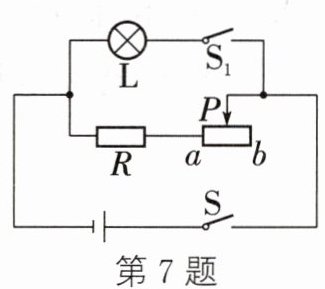

7. (2024·贵州)如图所示电路,电源电压恒定,定值电阻R阻值为$20\Omega $,灯泡L标有“$6V\;\;3W$”字样。当闭合开关$S$、$S_{1}$,L正常发光,滑片P在a端时,干路电流为I;当闭合开关S、断开$S_{1}$,滑动变阻器接入的阻值为$10\Omega $时,电路中电流为$I'$,则$I:I'= $______。

答案： $4:1$

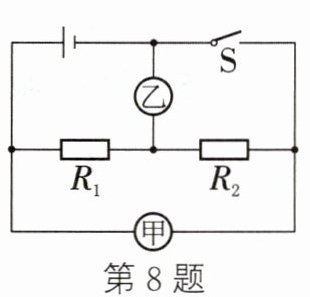

8. (2024·凉山州)如图所示的电路中$R_{1}:R_{2}= 1:2$,当开关S闭合,甲、乙两表均为电压表时,两电压表示数之比为______;当开关S断开,甲、乙两表均为电流表时,两电流表示数之比为______。

答案： $3:2$ $1:3$

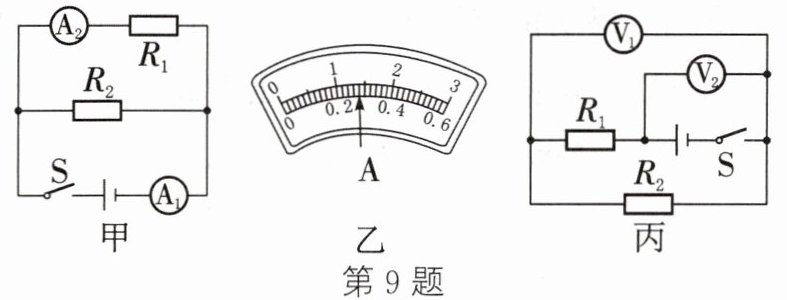

9. 如图甲所示电路,闭合开关S,两电流表指针均指在同一位置,示数如图乙所示,则通过$R_{2}$的电流为______A,两电阻之比$R_{1}:R_{2}= $______;把$R_{1}和R_{2}$重新连接成如图丙所示电路,闭合开关,则两电压表$V_{1}$、$V_{2}示数之比U_{1}:U_{2}= $______。

答案： 1.12 $4:1$ $1:5$

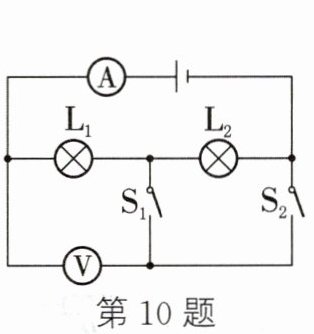

10. 如图所示的电路中,下列说法正确的是()

A. 断开$S_{1}$、$S_{2}$,电流表A无示数
B. 先闭合$S_{1}$,再闭合$S_{2}$,电流表A的示数变小
C. 先闭合$S_{2}$、再闭合$S_{1}$,电压表V的示数变大
D. 只闭合$S_{1}$时,若灯$L_{1}$的灯丝突然烧断,则电压表V的示数将变大

答案： D

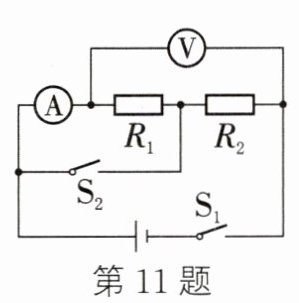

11. 如图所示,电源电压不变,只闭合开关$S_{1}$后,电流表的示数为0.4A;断开开关,将电流表和电压表的位置互换,再将开关$S_{1}$、$S_{2}$均闭合后,电流表的示数为0.6A,电压表的示数为6V。下列说法正确的是()

A. 电阻$R_{1}的阻值为15\Omega $
B. 电阻$R_{2}的阻值为10\Omega $
C. 两表位置互换前后,电阻$R_{1}两端的电压之比为2:3$
D. 两表位置互换前后,通过电阻$R_{2}的电流之比为1:2$

答案： C

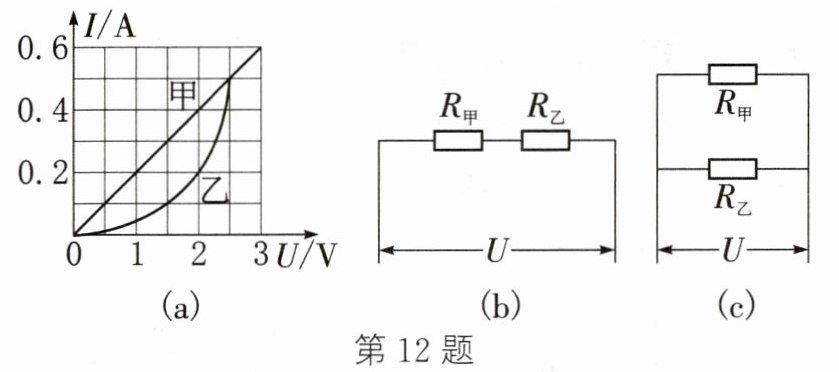

12. 如图(a)所示为电阻甲和乙的$I-U$图像;(b)(c)是它们的部分电路连接示意图,下列说法错误的是()

A. 当电阻乙两端电压为2.5V时,它的阻值和甲的阻值相等
B. 图(b)中,当电压U为3V时,乙的电阻为$5\Omega $
C. 图(c)中,当电压U为2V时,干路总电流为0.6A
D. 图(c)中,在电压U从0增大到2.5V的过程中,通过甲、乙两电阻的电流之差先变大后变小

答案： B
