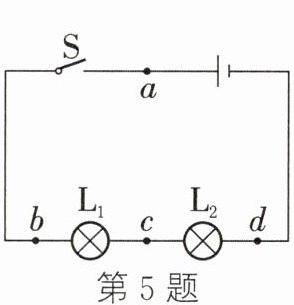

5. 如图所示,电源电压恒为4.5V,闭合开关后两灯均不亮,用电压表先后测得ad、bd和cd两端的电压均为4.5V,若故障只有一处,则故障可能是()

A. 灯$L_{1}$断路
B. 灯$L_{2}$断路
C. 灯$L_{1}$短路
D. 灯$L_{2}$短路

答案： B

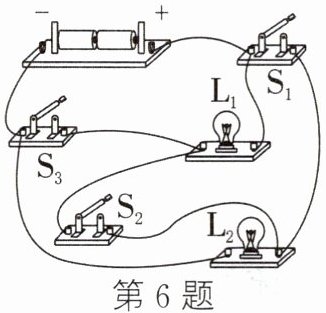

6. 如图所示的电路,下列分析正确的是()

A. 开关$S_{1}$、$S_{3}$断开,$S_{2}$闭合,只有灯$L_{1}$发光
B. 开关$S_{2}$断开,$S_{1}$、$S_{3}$闭合,$L_{1}$、$L_{2}$都发光
C. 开关$S_{3}$断开,$S_{1}$、$S_{2}$闭合,$L_{1}$、$L_{2}$都发光
D. 开关$S_{1}$、$S_{2}和S_{3}$都闭合,只有灯$L_{2}$发光

答案： B

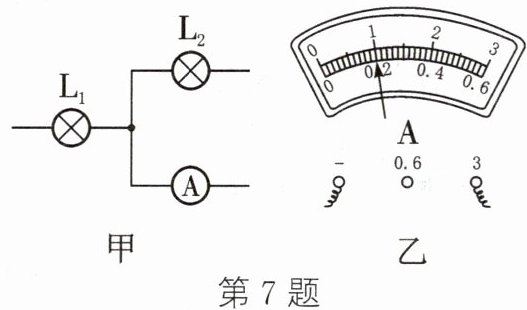

7. 如图甲是电路图中的一部分,已知通过灯泡$L_{1}$的电流为0.6A,通过$L_{2}$的电流为0.4A,电流表的示数如图乙所示,则下列判断正确的是()

A. 电流表的示数为0.2A
B. 电流表在支路上
C. $L_{1}和L_{2}$是并联
D. 如果将小灯泡$L_{1}$拧下来,$L_{2}$将熄灭

答案： C

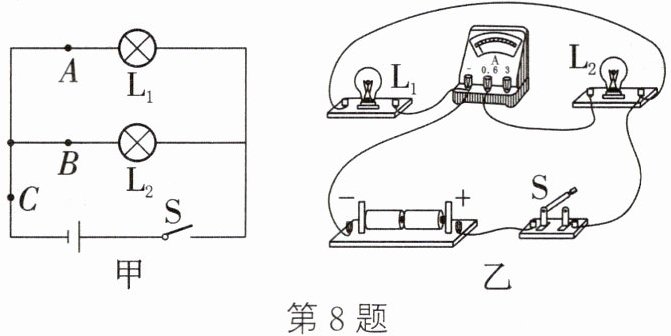

8. (2024·成都)在“探究并联电路中的电流特点”实验中,图甲是某小组同学设计的电路图。
(1) 图乙是该小组连接的电路,闭合开关S,电流表测的是通过______的电流。

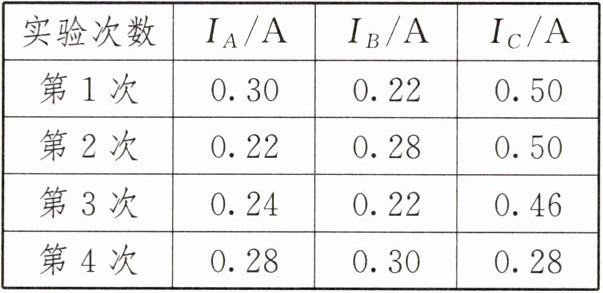

(2) 该小组同学换用不同规格的小灯泡进行实验,用电流表多次测A、B、C三点电流,记录实验数据如右表。分析表中数据,以下说法不合理的是______。

A. 四次实验中电流表选用量程为0~0.6A
B. 表中的数据均在误差范围内
C. 此实验还可测量更多组数据
D. 通过多次实验,可避免偶然性
(3) 小成同学测量通过灯泡$L_{1}$电流时,$L_{1}$正常发光,$L_{2}$忽亮忽灭,他接下来的操作应该是______。(写出一条即可)

答案：
(1) $L_{2}$
(2) B
(3) 检查 $L_{2}$ 支路的接线柱是否连接好(或检查 $L_{2}$ 是否拧紧)
