《2025年轻松作业本九年级物理上册苏科版》

7. 电冰箱使用时,内部的照明灯和压缩机(用Ⓜ表示)有时需要各自独立工作,有时需要同时工作,请你在虚线框中画出符合上述要求的电路图。

答案：
如图所示

8. 城市中的路灯是______联在一起的,家庭中的用电器都是______联在一起的,圣诞树上使用的“满天星”小彩灯一个不亮,其余都不亮,它们是______联的。

答案： 并 并 串

9. 夜幕降临,小明看到街道上华灯齐放,这些灯同时发光同时熄灭,据此______(能/不能)判断其连接方式。如果看到其中一盏灯因故障而熄灭,但其他灯依然发光,由此可以断定这盏灯与其他灯的连接方式为______(串/并)联。小明回到家中,按下开关,电灯亮了,开关与电灯的连接方式是______联。

答案： 不能 并 串

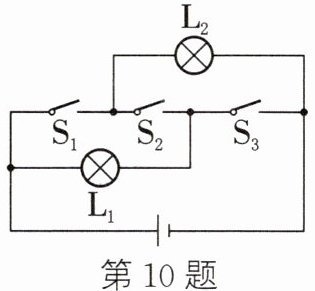

10. (2024·自贡改编)在如图所示的电路图中,闭合开关$S_1、$$S_3,$断开开关$S_2,$则小灯泡$L_1、$$L_2$是______(串/并)联；断开开关$S_1、$$S_3,$闭合开关$S_2,$则小灯泡$L_1、$$L_2$是______(串/并)联；若同时闭合开关$S_1、$$S_2、$$S_3,$则会造成电路______。

答案： 并 串 短路

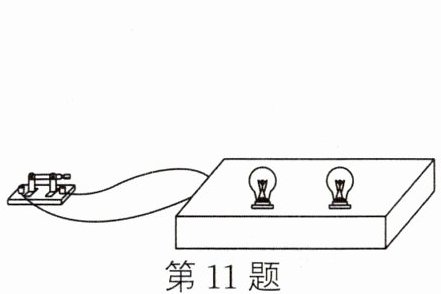

11. (2024·成都)如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是 ()

A. 盒内一定有两节电池
B. 盒内一定有电源供电
C. 两只灯泡一定是串联关系
D. 两只灯泡一定是并联关系

答案： B

12. 某小组连接了如图所示的电路来探究开关的控制作用,以下判断正确的是 ()

A. 开关$S_1、$$S_2$都闭合时,灯泡$L_1、$$L_2$并联在电路中
B. 只闭合开关$S_2,L_2$亮,说明$S_2$只控制$L_2$所在支路
C. 只闭合开关$S_1,$两灯都不亮,说明两灯由$S_1$控制
D. 开关$S_1、$$S_2$同时闭合时,灯泡$L_2$先亮$,L_1$后亮

答案： A

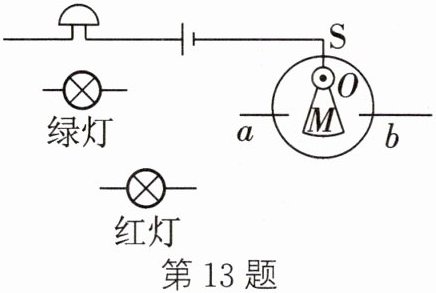

13. 某船上装有平衡警示电路,其中S为重力开关,金属片M可绕O点自由转动。当船水平时,M在a、b中间；当船左倾到一定程度时,绿灯亮、电铃响；当船右倾到一定程度时,红灯亮、电铃响。请完成电路图。

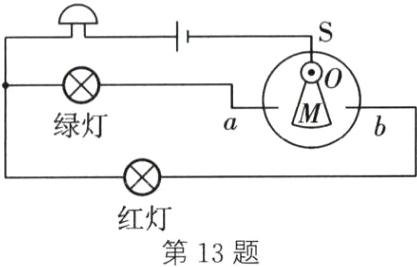

答案：
如图所示
