《2025年轻松作业本九年级物理上册苏科版》

1. 如图所示,将定值电阻$R“10\Omega \;\;0.4A”$和小灯泡L“$20\Omega \;\;0.3A$”连入电路,电源电压任意可调,小灯泡电阻不变。为保证电路安全,若只闭合$S_{2}$,则电源允许调节的最大电压为______V;若断开$S_{2}$,闭合$S_{1}$、$S_{3}$,则A点允许通过的最大电流是______A。

答案： 9 0.6

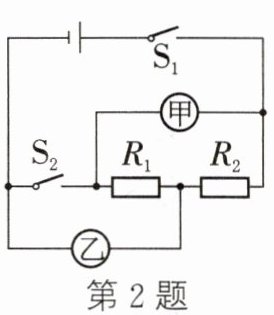

2. (2024·南充)如图所示电路,若甲、乙两表为电流表,闭合开关$S_{1}$,断开开关$S_{2}$,两表指针位置相同,则$R_{1}:R_{2}= $______;若甲、乙两表为电压表,闭合开关$S_{1}$、$S_{2}$,则两表示数之比是______(电表每次测量均未超过量程)。

答案： $4:1$ $5:4$

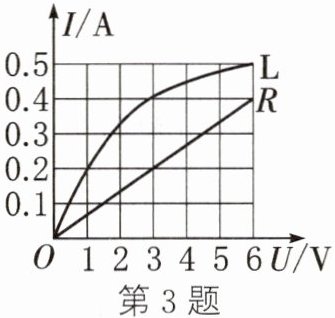

3. (2024·黑龙江)如图为灯泡L和定值电阻R的$I-U$图像,若将L和R并联在电源电压为3V的电路中,干路电流为______A;若将其串联在电源电压为4V的电路中,L和R的阻值之比为______。

答案： 0.6 $1:3$

4. 有两个阻值不同的定值电阻$R_{1}$、$R_{2}$,它们的电流随电压变化的$I-U$图像如图所示,如果$R_{1}$、$R_{2}串联后的总电阻为R_{串}$,并联后的总电阻为$R_{并}$,下列说法中()
①$R_{1}＞R_{2}$ ②$R_{并}$在Ⅲ区域 ③$R_{串}$在Ⅱ区域 ④$R_{串}$在Ⅰ区域

A. 只有①②④正确
B. 只有①②③正确
C. 只有①③正确
D. 只有②④正确

答案： A

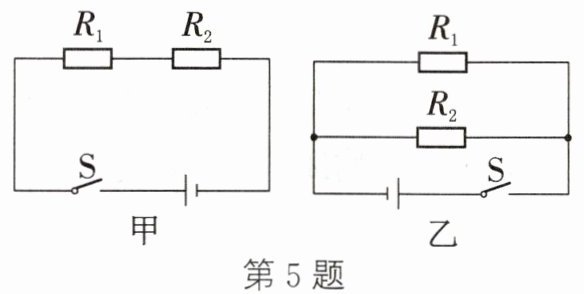

5. 如图所示的电路中,电阻阻值$R_{1}＞R_{2}$。闭合开关S后,下列说法正确的是()

A. 甲图中,电流在通过电阻$R_{1}和R_{2}$的过程中逐渐减小
B. 甲图中,电阻$R_{1}两端的电压小于电阻R_{2}$两端的电压
C. 乙图中,电阻$R_{1}和电阻R_{2}$两端的电压不相等
D. 乙图中,通过电阻$R_{1}的电流小于通过电阻R_{2}$的电流

答案： D

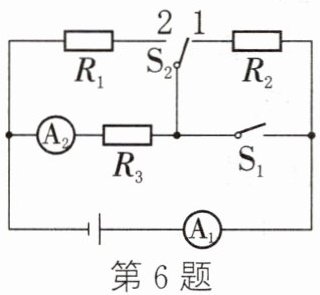

6. (2024·江西)如图所示,三个电阻$R_{1}$、$R_{2}$、$R_{3}$的阻值均相同,开关$S_{1}$断开、$S_{2}$掷到1,电流表$A_{1}与A_{2}$的示数之比为______;当开关$S_{1}$闭合、$S_{2}$掷到2时,电流表$A_{1}与A_{2}$的示数之比为______。

答案： $1:1$ $2:1$
