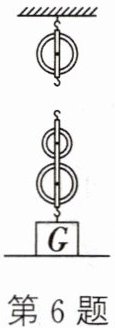

6. 在图中,用笔画线作出人用最小拉力提起重物时绳子的绕线方式。

答案： 如图所示

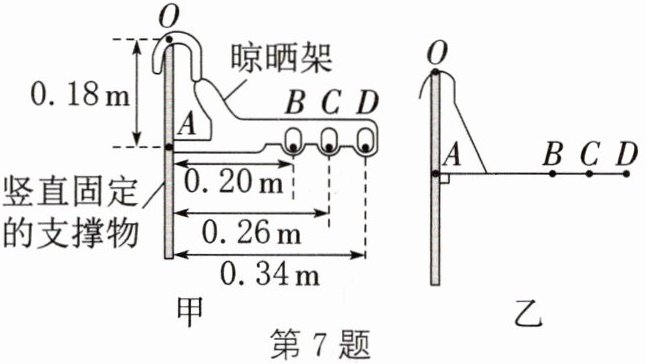

7. (2024·广州)如图甲,质量不计的晾晒架钩在支撑物上,挂上衣服后,晾晒架可看成以O为支点的杠杆,图乙是其简化图,晾晒架上A、B、C、D四点在同一水平线上。
(1) B、C、D是挂衣处,同一件衣服挂在B时,A点受到的支持力最小,请说明理由:______,若衣服重为3.6N,则此支持力最小值为______N。
(2) 请在图乙中画出B点受到衣服的拉力F和拉力F的力臂l。

答案：

(1)衣服挂在B点时，阻力臂最小 4
(2)如图所示

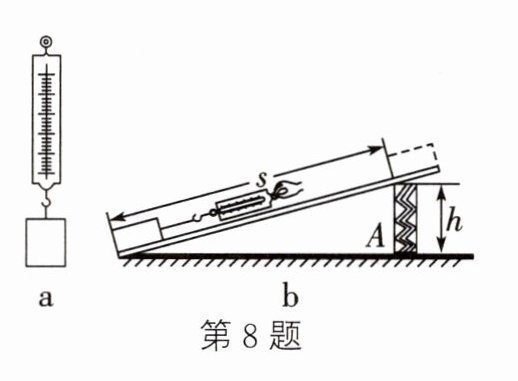

8. 学习了简单机械后,小明了解到斜面也是一种机械,于是他想探究这种机械的特点。


(1) 小明用弹簧测力计测木块的重力,如图a所示,测量时应让木块保持______状态,并依据______条件得出木块重力的大小等于弹簧测力计的示数。

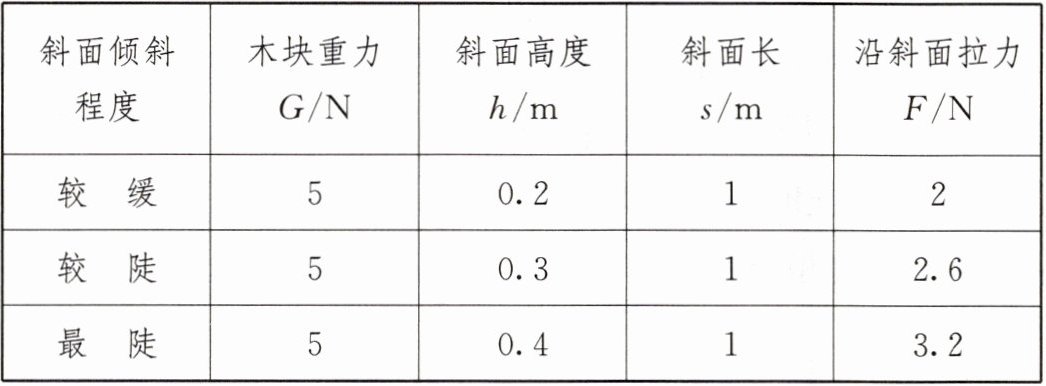

(2) 他将木块放在如图b所示的斜面上,并用弹簧测力计沿斜面______向上拉木块,收集到上表中的实验数据。
① 比较表中木块重力G和拉力F的大小,得出:使用斜面时______(能/不能)省力;斜面长度相同时,斜面高度越小越______(省力/费力)。
② 实验时,可以通过移动木块A来改变斜面的倾斜程度,要减小斜面的倾斜程度,木块A要向______(左/右)移。

答案：
(1)静止 二力平衡
(2)匀速 ①能 省力 ②右
