《2025年轻松作业本九年级物理上册苏科版》

7. 小明家中有一台电视机、一台洗衣机、两盏照明灯,正常工作时的电流分别为200mA、1A和250mA。如果总电流不允许超过3A,他家最多还能再装300mA的照明灯____盏。

答案： 4

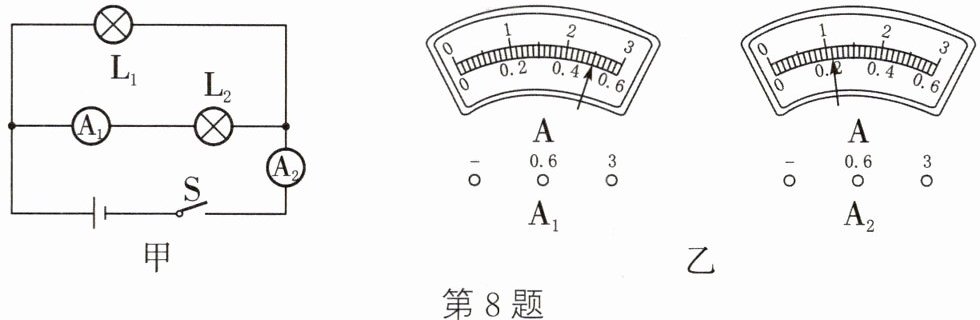

8. 在图甲所示的电路中,闭合开关S后,电流表$A_{1}$、$A_{2}$的指针位置如图乙所示,则电流表$A_{1}$的示数为____A,电流表$A_{2}$的示数为____A,通过灯$L_{1}$的电流是____A。

答案： 0.5 1.1 0.6

9. 如图所示,闭合开关后电流表$A_{1}$、$A_{2}和A_{3}$的示数分别为0.3A、0.8A和1.2A,那么通过$L_{1}$的电流为____A,通过$L_{2}$的电流为____A。

答案： 0.4 0.5

10. 如图所示的实验电路,闭合开关S后,电流表A的示数为0.5A,电流表$A_{1}$的示数为0.3A。下列说法正确的是()

A. $L_{1}与L_{2}$串联
B. 开关S只控制$L_{1}$
C. $L_{1}$、$L_{2}$的电流分别是0.3A、0.2A
D. $L_{1}$、$L_{2}$的电流分别是0.5A、0.3A

答案： C

11. 如图所示电路中,开关S闭合,通过两灯$L_{1}$、$L_{2}$的电流分别为0.6A和0.4A,下列说法正确的是()

A. 电流表$A_{1}$示数为0.6A,$A_{2}$示数为0.4A,两灯电压不相等
B. 电流表$A_{1}$示数为0.6A,$A_{2}$示数为1A,两灯电压相等
C. 电流表$A_{1}$示数为1A,$A_{2}$示数为0.4A,两灯电压相等
D. 电流表$A_{1}$、$A_{2}$示数都为1A,两灯电压不相等

答案： C

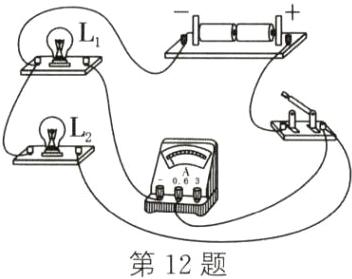

12. (2024·长春)在“探究并联电路中干路电流与各支路电流的关系”的实验中:

(1) 请根据图甲中的电路图,用笔画线代替导线将图乙中的电路连接完整,使电流表测量流过小灯泡$L_{1}$的电流。连接电路时应____开关。

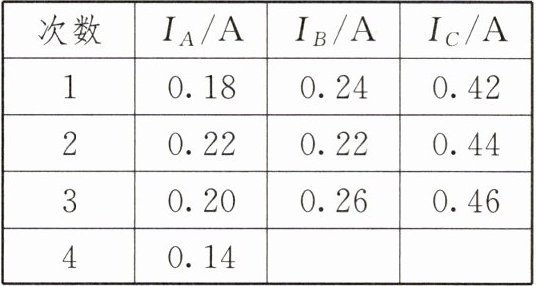

(2) 用电流表分别测量A、B、C三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第4次实验中B点的电流如图丙所示,则$I_{B}= $____A;分析数据可知:并联电路中电流的特点是____。
(3) 在第2次实验中测得A、B两点的电流相等,原因可能是____。

答案：

(1) 如图所示 断开
(2) 0.28 干路电流等于各支路电流之和
(3) 所用灯泡规格相同
