《2025年轻松作业本九年级物理上册苏科版》

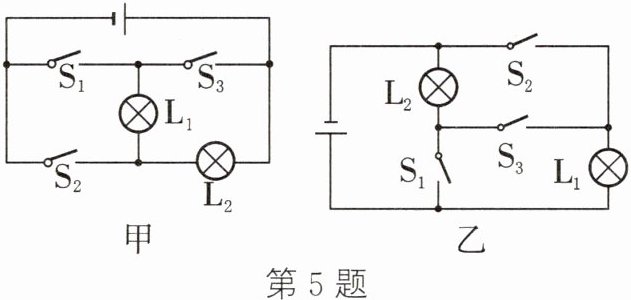

5. (1)如图甲所示,要使两灯串联应闭合开关____;要使两灯并联应闭合开关____;如果闭合开关$S_{1}$、$S_{2}$,则____灯发光;为了避免电源短路,不能同时闭合开关____。
(2)如图乙所示电路,当闭合开关____时,灯$L_{1}和L_{2}$串联;当闭合开关____时,灯$L_{1}和L_{2}$并联。

答案：
(1) $ S_{1} $ $ S_{2} $ 和 $ S_{3} $ $ L_{2} $ $ S_{1} $ 和 $ S_{3} $
(2) $ S_{3} $ $ S_{1} $、$ S_{2} $

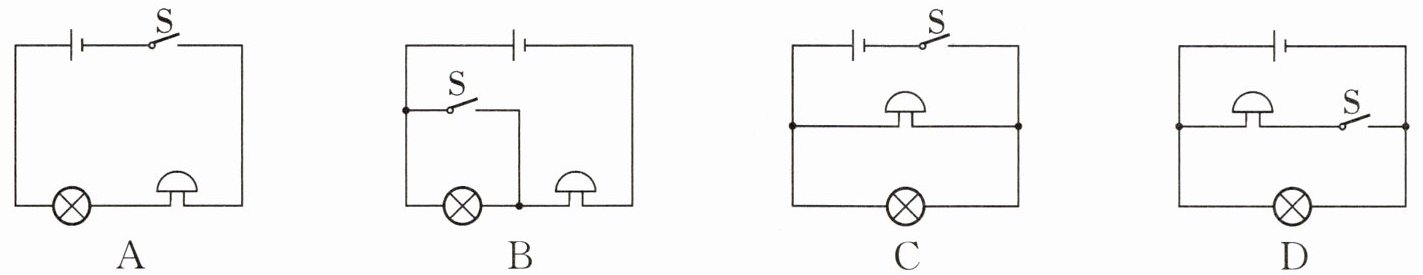

6. (2024·天津)某兴趣小组要为居家老人设计一个“应急呼叫器”电路,要求:开关断开时,电灯和电铃均不工作;开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作。如图所示的电路中,符合设计要求的是()

答案： C

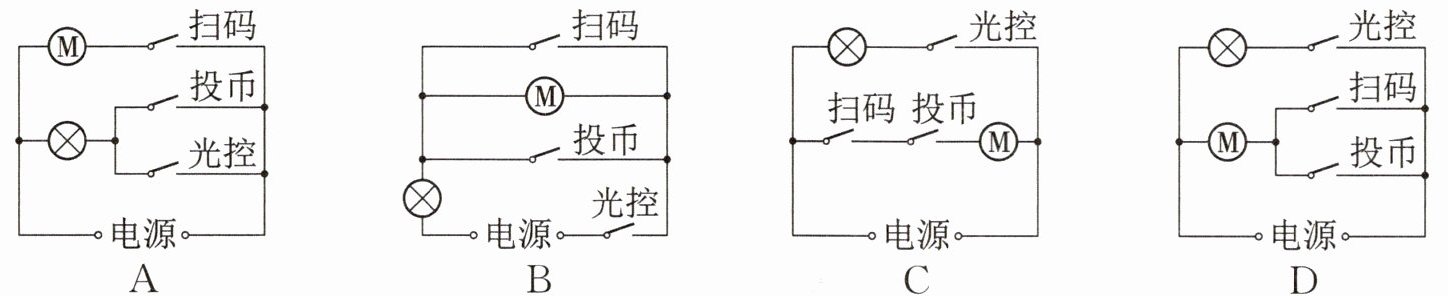

7. (2024·广安)某学校为了培养学生的科学素养,开展了STEM科创教育,在此期间,科创小组自制了“冰淇淋自动售货机”。该作品可以通过扫码(该开关闭合)或投币(该开关闭合)完成自动出售服务;当光线较暗时,光控开关闭合,还可以提供照明。下列电路设计符合该要求的是()

答案： D

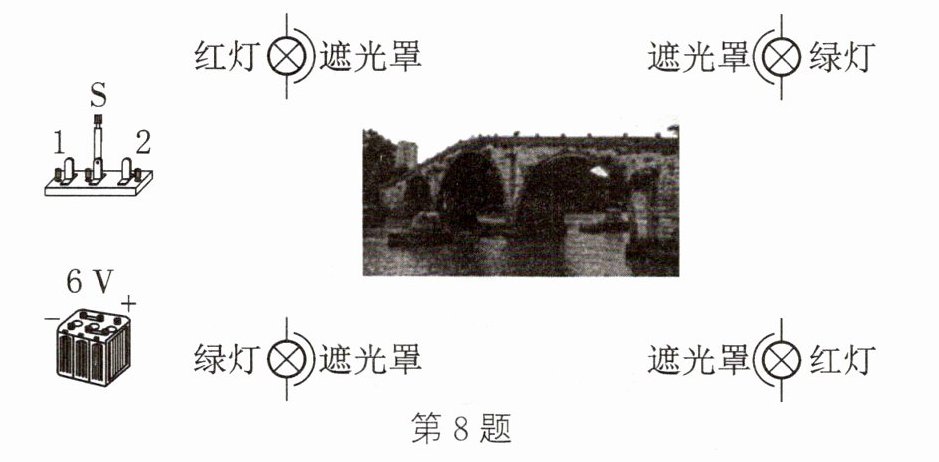

8. 京杭大运河上的古桥——拱宸桥两侧,安装了全国首个水上红绿灯,实现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为6V,四盏灯的额定电压均为6V,开关S中央的金属片自动与触点1、2、1、2……接触。请以笔画线代替导线完成电路连接。

答案：
如图所示
