《2025年轻松作业本九年级物理上册苏科版》

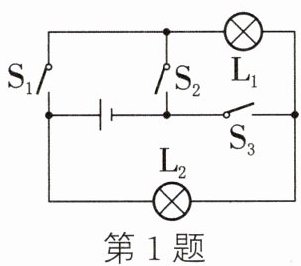

1. 如图所示电路中,当只闭合开关______时,灯$L_{1}$、$L_{2}$并联;当只闭合开关______时,灯$L_{1}$、$L_{2}$串联。

答案： $S_{1}$、$S_{3}$ $S_{2}$

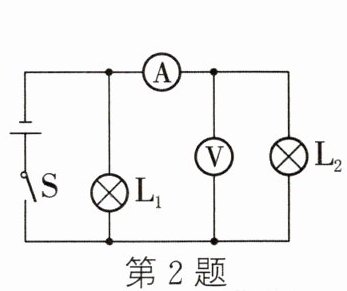

2. (2024·东营)如图所示,电源电压不变,闭合开关S,灯泡$L_{1}$、$L_{2}$都发光,一段时间后,其中一个灯泡突然熄灭,而电压表示数不变,电流表示数几乎为零,由此判断发生故障的原因可能是______。

答案： $L_{2}$ 断路

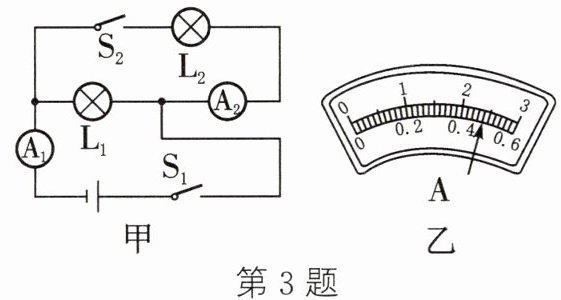

3. 在“用电流表测电流”的实验中,某同学连接如图甲所示的电路。当开关都闭合后两灯都发光,两个电流表的指针所指位置均为图乙所示,电流表$A_{1}$的示数为______A。若$S_{2}$断开,$S_{1}$闭合,电流表$A_{1}$的示数为______A。

答案： $2.4$ $1.92$

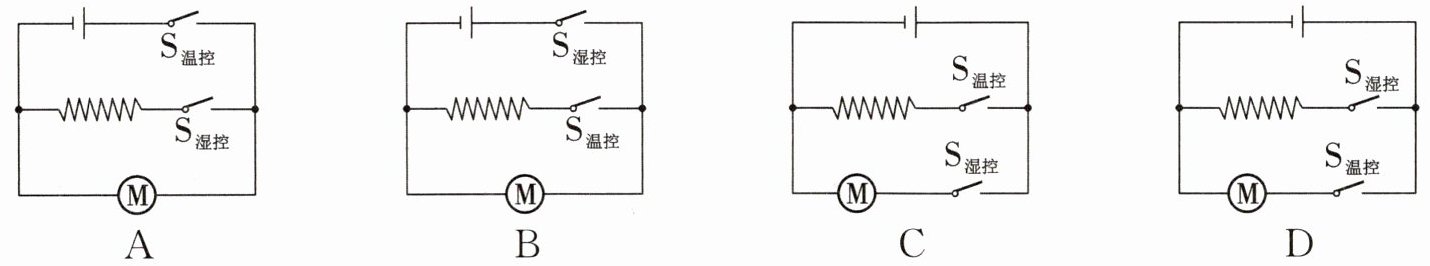

4. (2024·常州)某款电子垃圾桶可以将湿的厨余垃圾变干,作为动物饲料。将湿的厨余垃圾倒入垃圾桶,电路检测到桶内垃圾湿时,就吹风,吹风过程中:当桶内温度低时,吹热风;当桶内温度高时,吹冷风……直至垃圾变干,之后,整个电路结束工作。开关$S_{温控}$在垃圾湿时闭合、干时断开;开关$S_{温控}$在桶内温度低($\leqslant 60^{\circ}C$)时闭合、温度高($＞60^{\circ}C$)时断开。下列电路中符合要求的是()

答案： B
