《2025年轻松作业本九年级物理上册苏科版》

1. 几个导体并联时,总电阻比任何一个导体的电阻要______,是因为导体并联起来相当于增加了导体的______。两个电阻$R_{1}和R_{2}并联后的总电阻R$计算公式为______,总电流$I$计算公式为______；$n个阻值为R_{0}$的电阻并联时总电阻计算公式为______。两个电阻$R_{1}和R_{2}$并联后电流之比为______,电压之比为______。

答案： 小 横截面积 $\frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2}$（或 $R = \frac{R_1 R_2}{R_1 + R_2}$） $I = I_1 + I_2$ $\frac{R_0}{n}$ $R_2 : R_1$ $1 : 1$

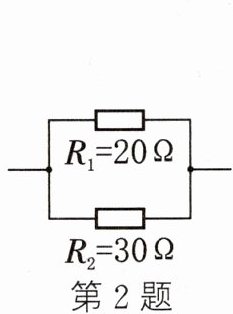

2. 如图所示的电路的总电阻是______Ω,已知通过$R_{1}$的电流是0.3A,电路的总电流是______A。各支路电流之比$I_{1}:I_{2}= $______,各支路电压之比$U_{1}:U_{2}= $______。

答案： 12 0.5 $3 : 2$ $1 : 1$

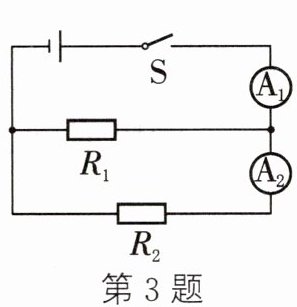

3. 如图,电源电压不变,已知$R_{2}= 15Ω$,闭合开关后,电流表$A_{1}$、$A_{2}$的示数分别为0.5A、0.2A,则通过$R_{1}$的电流为______A,电源电压为______V。

答案： 0.3 3

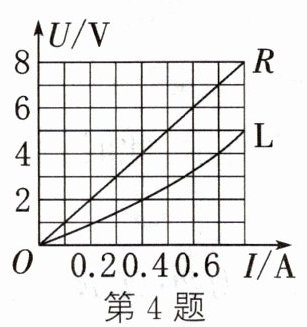

4. 有一定值电阻$R与一小灯泡L$,通过它们的电流$I与它们两端的电压U$的规律如图所示,现将$R和L$并联接在电压为4V的电源两端,此时干路中的电流是______A。当干路电流为0.6A时,电阻$R和小灯泡L$的电阻之比为______。

答案： 1.1 $2 : 1$

5. 小敏学习物理后,养成了节约用电的好习惯,她总是随手关闭不必要的家用电器,每多关闭一个家用电器,家庭电路中()
A. 总电阻减小,总电流减小
B. 总电阻减小,总电流增大
C. 总电阻增大,总电流减小
D. 总电阻增大,总电流增大

答案： C

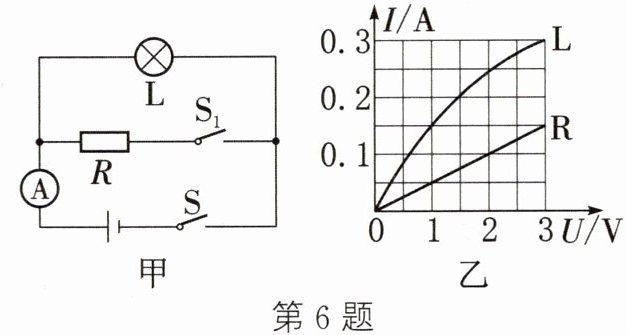

6. 如图所示,甲图是小灯泡$L和电阻R$连接的电路图,乙图是小灯泡$L和电阻R$中电流随电压变化的图像,当开关$S和S_{1}$都闭合时,电流表的示数为0.2A,此时()

A. 灯$L$两端的电压为2V
B. 通过$R$的电流为0.15A
C. $R$的电阻为10Ω
D. 电路的总电阻为5Ω

答案： D

7. (2024·江西)如图所示,电源两端电压为24V,电阻$R$为20Ω。
(1)只闭合开关$S$,求通过电阻$R$的电流。
(2)同时闭合开关$S$、$S_{1}$,若通过干路的电流为1.6A,求通过电阻$R_{1}的电流和电阻R_{1}$的阻值。

答案： （1）当只闭合开关 S，只有电阻 R 串联在电路中，$U_R = U = 24V$，$R = 20\Omega$，通过电阻 R 的电流 $I_R = \frac{U_R}{R} = \frac{24V}{20\Omega} = 1.2A$
（2）同时闭合开关 $S$、$S_1$，R 和 $R_1$ 并联，若通过干路的电流为 $I = 1.6A$，$U_1 = U = 24V$，通过 $R_1$ 的电流 $I_1 = I - I_R = 1.6A - 1.2A = 0.4A$，$R_1$ 的阻值为 $R_1 = \frac{U_1}{I_1} = \frac{24V}{0.4A} = 60\Omega$
