《2025年轻松作业本九年级物理上册苏科版》

7. 如图所示,杠杆OA可绕O点转动,在其中点挂一重物G,现在A点分别施加$F_{1}$、$F_{2}$、$F_{3}$三个力的作用,则：(1)动力$F_{1}$的力臂是______；(2)动力$F_{2}$的力臂是______；(3)动力$F_{3}$的力臂是______。

答案：
(1) $ OA $
(2) $ OB $
(3) $ OC $

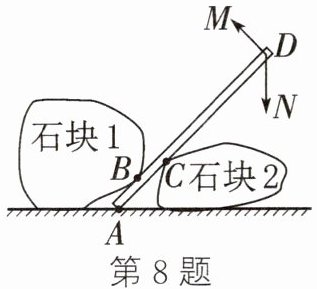

8. 小明使用撬棒将如图所示的石块撬起,若小明在撬棒D点沿DM方向用力撬起石块1,撬棒的支点是______点；若小明在撬棒D点沿DN方向用力撬起石块1,则撬棒的支点是______点。

答案： 8. A C

9. 关于杠杆,下列说法中正确的是 ()
A. 杠杆一定是直的
B. 动力臂与阻力臂之和一定等于杠杆长度
C. 动力和阻力一定在支点两侧
D. 杠杆的支点一定在杠杆上

答案： D

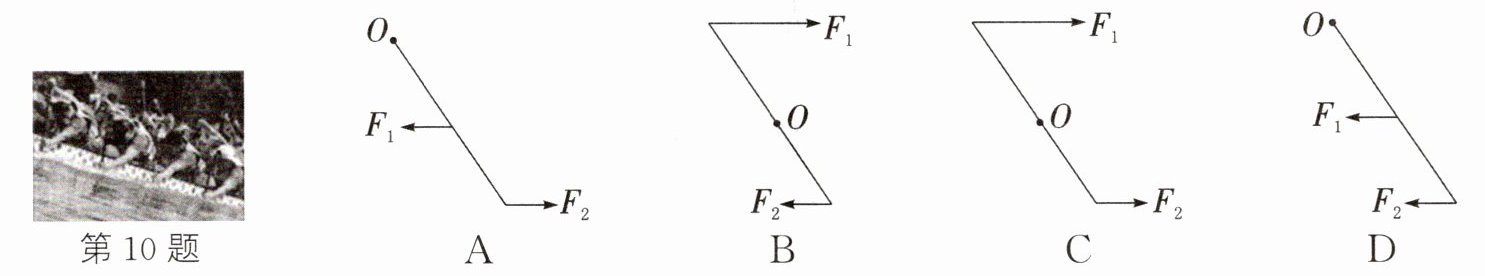

10. 如图所示,比赛时运动员一手紧握船桨的末端,另一手用力划桨,此时的船桨可看成一个杠杆,下列各图能正确表示其原理的是 ()

A
B
C
D

答案： A

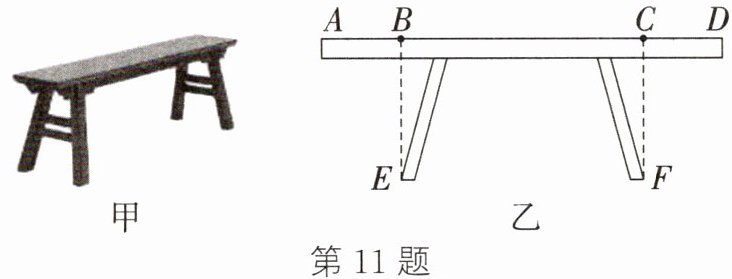

11. (2024·贵州改编)如图甲所示的条凳,人若坐在凳的一端,极易使其另一端上翘而摔倒。现将其简化为如图乙所示的示意图,B、C点分别与凳脚的E、F点在同一竖直线上。当人对水平凳面施加竖直向下的压力时,下列分析不正确的是 ()

A. 压力作用于A点,可将条凳视为绕E点转动的杠杆
B. 只要压力作用于凳面的中间,则条凳一定不会上翘
C. 只要在A、D点同时施加压力,则条凳一定不会上翘
D. 在B或C点施加一个压力,则条凳一定不会上翘

答案： C

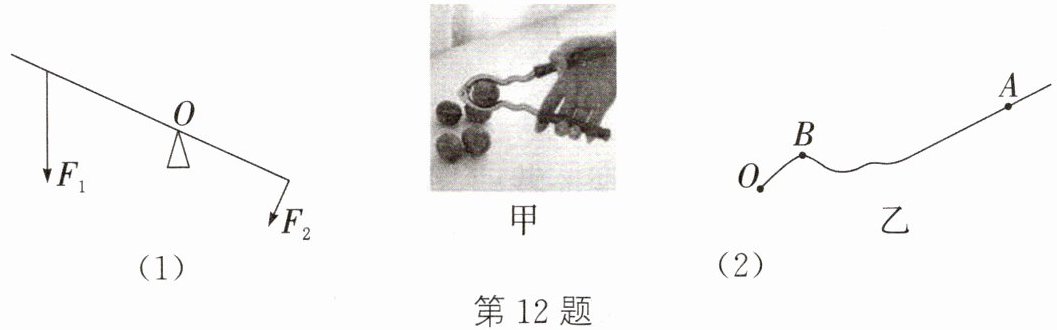

12. (1)(2024·泰安)如图所示,O为杠杆支点,请画出$F_{1}的力臂并用字母l$表示。
(2)(2024·日照)甲图是使用核桃夹的情形,乙图是把核桃夹上臂简化成的杠杆,A为大拇指的作用点,B为核桃的作用点。请在乙图中画出作用在核桃夹上臂的动力$F_{1}$、动力臂$l_{1}和阻力F_{2}$。

答案：
如图所示
