《2025年轻松作业本九年级物理上册苏科版》

1. 在串联电路中,电流______,电路两端的总电压等于______。

答案： 处处相等 各部分电路两端的电压之和

2. 如图所示,电源由4节全新干电池串联组成,当$S_{1}$闭合,$S_{2}$断开时,电压表示数为2.5V,则当$S_{1}$断开,$S_{2}$闭合时,电压表示数为______V,灯$L_{2}$两端的电压为______V。当通过$L_{1}$的电流为0.3A时,通过灯$L_{2}$的电流为______A。

答案： 6 3.5 0.3

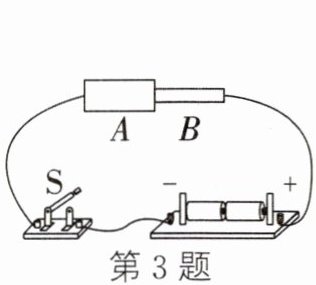

3. 导体A、B由同种材料制成,且长度相同,但A比B粗,当S闭合后,下列叙述正确的是()
A. 通过A的电流比通过B的电流小
B. 通过A的电流比通过B的电流大
C. 通过A的电流和通过B的电流相同
D. 无法比较通过A、B电流的大小

答案： C

4. (2024·盐城)在探究串联电路电压的特点时,闭合开关,灯泡都不发光,电压表无示数。以下可能的是()

A. $L_{1}$短路
B. $L_{1}$断路
C. $L_{2}$短路
D. $L_{2}$断路

答案： B

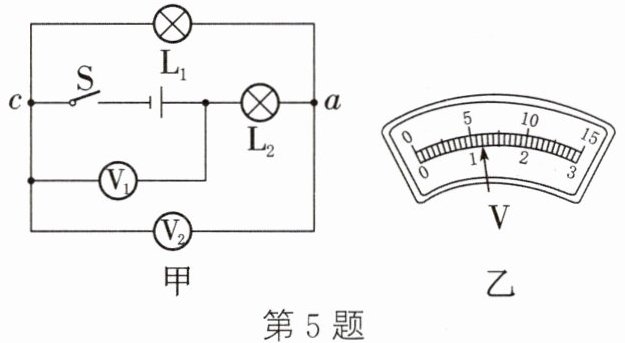

5. 如图甲所示的电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电灯$L_{1}和L_{2}$两端的电压分别为()

A. 1.2V,6V
B. 1.2V,4.8V
C. 4.8V,1.2V
D. 4.8V,6V

答案： B

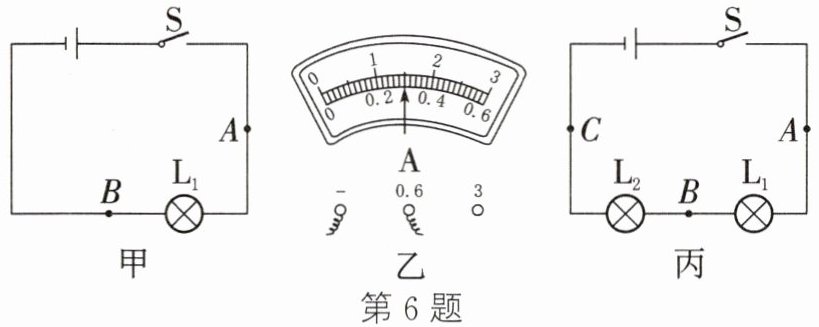

6. (2024·苏州)探究串联电路中电流的特点。
(1) 猜想:由于用电器阻碍,电流流过用电器会减小。
(2) 按图甲接好电路,闭合开关后发现灯不亮,为了找出原因,将电压表接在A、B两点间。闭合开关发现电压表有示数,说明L可能存在______故障。
(3) 排除故障后,用电流表测出A点电流,如图乙所示,则$I_{A}= $______A,再测出B点电流,得到A、B两点电流相等。更换不同规格的灯泡,重复上述实验,都得到相同结论。由此判断猜想是______的。
(4) 为进一步得出两个灯串联时电流的规律,小明按图丙连接电路,测量A、B、C三点的电流,得出$I_{A}= I_{B}= I_{C}$;小华认为不需要再测量,在(3)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程:______。

答案：
(2) 断路
(3) 0.3 错误
(3) $ I_{A}=I_{B} $、$ I_{B}=I_{C} $、$ I_{A}=I_{B}=I_{C} $
