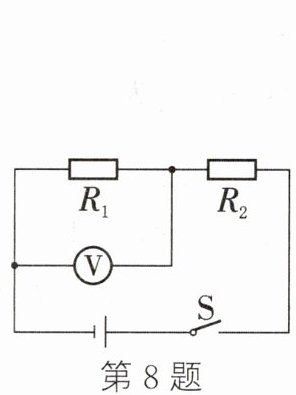

8. 如图,电源电压3V恒定不变,电阻$R_{1}= 10Ω,R_{2}= 5Ω$,总电阻为____Ω,则闭合开关S后,电压表示数为____V。

答案： 15 2

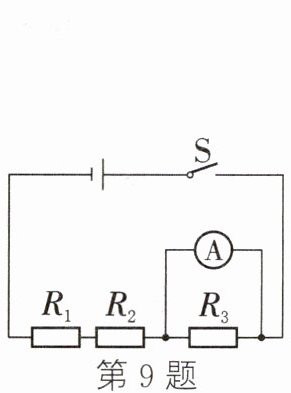

9. 如图所示,电源电压不变,$R_{2}= 6Ω,R_{3}= 4Ω$。$R_{1}$两端加电压4V时,通过的电流正好是2A,则$R_{1}$的电阻是____Ω,如果$R_{1}$两端加的电压为0V时,则导体的电阻为____Ω,当开关S闭合后,电流表示数为0.3A,则电源电压为____V,若将电流表改为电压表,开关S闭合后,电压表示数为____V。

答案： 2 2 2.4 0.8

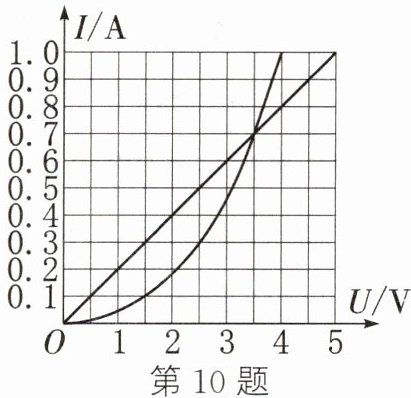

10. 如图所示是定值电阻$R和半导体的I-U$图像。由图像可知,半导体的电阻随电压的增大而____(增大/减小/不变)。若将电阻$R$和半导体串联接在电路中,且已知通过电阻$R$的电流是0.7A,此时半导体的电阻为____Ω,电源电压为____V;若将电阻$R$和半导体串联在电压为9V的电源上,则电路中的总电流为____A,此时半导体和电阻$R$的总电阻为____Ω。

答案： 减小 5 7 1 9

11. 一只20Ω的定值电阻与一个最大阻值是60Ω的滑动变阻器串联,当滑动变阻器的滑片在两端之间滑动时,总电阻的变化范围是()
A. 20~60Ω
B. 20~80Ω
C. 0~80Ω
D. 0~20Ω

答案： B

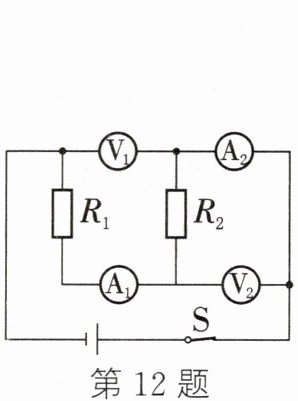

12. 如图所示的电路中,电压表$V_{1}$的示数为9V,电压表$V_{2}$的示数为3V,那么$R_{1}与R_{2}$的阻值之比为()

A. 2:1
B. 1:2
C. 3:1
D. 1:3

答案： A

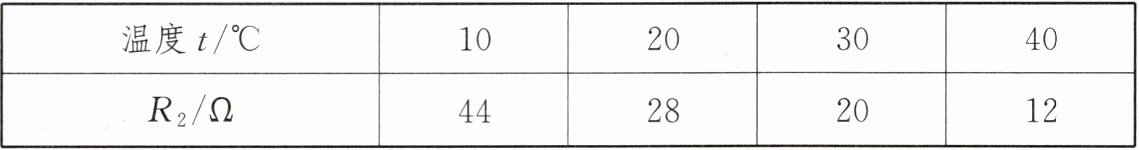

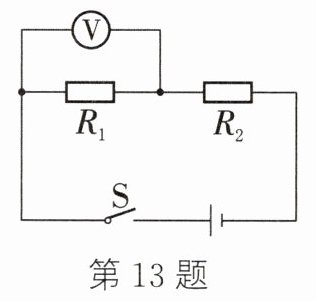

13. 如图是小明设计的监控鱼缸水温的报警器,已知电源电压恒为12V,$R_{1}$是阻值为40Ω的定值电阻,$R_{2}$是放入鱼缸水中的热敏电阻,其阻值随温度变化的关系如下表所示。当电压表示数达到8V时,报警器(图中未画出)报警。电压表示数为8V时,求:

(1) 通过电阻$R_{1}$的电流。
(2) 电阻$R_{2}$两端的电压。
(3) 鱼缸内水的温度。

答案：
(1) $ I_1 = \frac{U_1}{R_1} = \frac{8V}{40\Omega} = 0.2A $
(2) $ U_2 = U - U_1 = 12V - 8V = 4V $
(3) $ R_2 = \frac{U_2}{I_2} = \frac{U_2}{I_1} = \frac{4V}{0.2A} = 20\Omega $ 根据题目中表格知: 热敏电阻 $ R_2 $ 的阻值为 $ 20\Omega $ 时, 水温为 $ 30^{\circ}C $
