7. 如图所示是一个定时炸弹的引爆装置,S是定时开关,设定的起爆时间一到,定时开关S会自动断开。为使起爆器停止工作,拆弹专家应在____($a/b$)处剪断导线。拆除炸弹前起爆器中____(有/没有,下同)电流通过,指示灯L中____电流通过。

答案： a 没有 有

8. 如图所示是一种声光报警器电路,各元件均能正常工作,下列现象描述正确的是 ()

A. 只闭合开关$S_{2}$时,铃响灯不亮
B. 只闭合开关$S_{2}$时,灯亮铃不响
C. 同时闭合开关$S_{1}$、$S_{2}$时,铃响灯不亮
D. 同时闭合开关$S_{1}$、$S_{2}$时,灯亮铃不响

答案： D

9. (2024·徐州)如图所示电路,闭合开关,电路所处的状态是 ()

A. 通路
B. 断路
C. 短路
D. 无法判断

答案： C

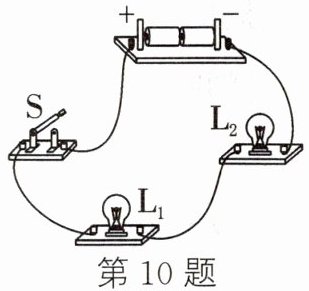

10. 在如图所示的电路中,当开关S闭合时,灯$L_{1}$、$L_{2}$均不亮,某同学用一根导线去查找电路的故障,他先将导线接在灯$L_{1}两端时发现灯L_{2}$亮,灯$L_{1}$不亮,然后将导线接在灯$L_{2}$的两端时发现两灯都不亮,由此可判断 ()

A. 灯$L_{1}$断路
B. 灯$L_{1}$短路
C. 灯$L_{2}$断路
D. 灯$L_{2}$短路

答案： A

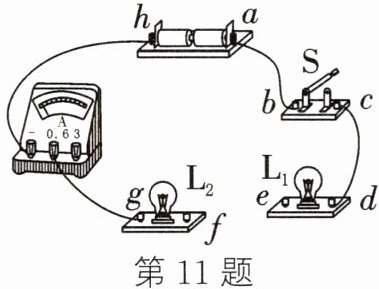

11. 如图所示的实验电路,还有部分导线未连接,字母$a$、$b$、$c$、$d$、$e$、$f$、$g$、$h$表示各元件的接线柱。下列操作能让灯$L_{1}$、$L_{2}$都亮起来的是 ()

A. 用导线连接$d$、$f$,闭合开关$S$
B. 用导线连接$b$、$f$,闭合开关$S$
C. 用导线连接$e$、$g$,闭合开关$S$
D. 用导线分别连接$e$、$g和d$、$f$,闭合开关$S$

答案： D

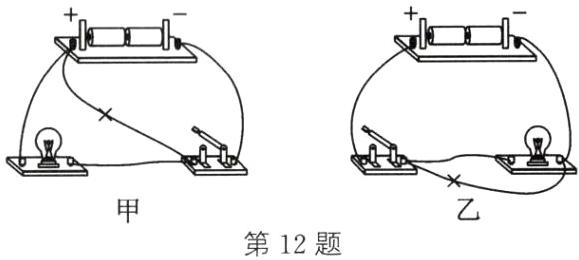

12. 如图甲和乙中各有一根导线接错而使小灯泡被短接,请把这根导线找出来,在上面打“×”。

答案：
如图所示

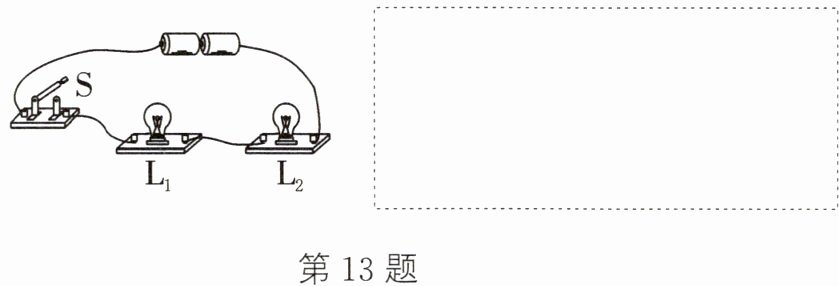

13. 请你根据实物电路,在虚线框中画出电路图。

答案：
如图所示
