《2025年点拨训练九年级物理上册苏科版》

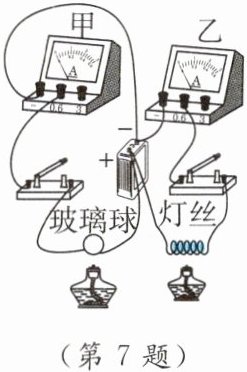

7. (教材素材题)如图装置,闭合两开关后,电流表____乙__(选填“甲”“乙”或“甲和乙”)指针偏转;点燃两酒精灯加热玻璃球和灯丝一段时间,甲表示数____变大__,乙表示数____变小__。(后两空均选填“变大”“变小”或“不变”)

答案： 乙;变大;变小

8. (模型建构)电阻触摸屏在笔记本电脑及手机等设备上已普遍使用,当手指在触摸屏表面施以一定的压力时,触摸屏通过分别识别触摸点的水平与竖直位置,从而确定触摸的位置。
(1)其工作原理利用了在材料、横截面积一定时,导体的长度越长,导体的电阻就越大的规律。

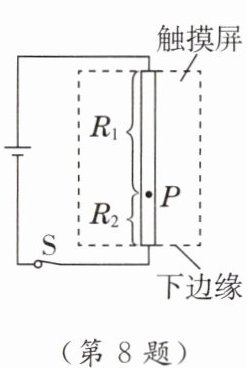

(2)以竖直方向为例,触摸屏相当于一根电阻丝,触摸时,触摸点P将电阻丝分为上下两部分,设上部分电阻为$R_{1}$,下部分电阻为$R_{2}$,结构可等效为如图所示电路,电源电压不变。当触摸点在竖直方向移动时,若测得$R_{2}$两端电压增大,则可知$R_{2}$阻值增大,触摸点P到下边缘的距离增大。(均选填“增大”“减小”或“不变”)

答案：
(1)大　
(2)增大;增大

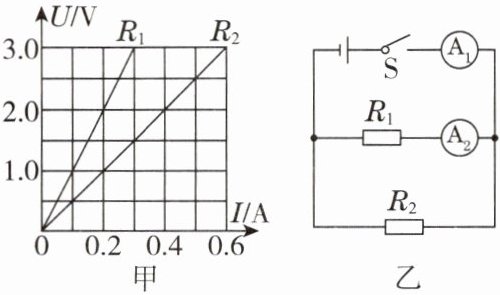

9. 如图甲所示是定值电阻$R_{1}和R_{2}$的U-I图像,将它们并联接在如图乙所示电路中,若电源电压恒为4 V,闭合开关S,则电流表$A_{2}$的示数为0.4A,电流表$A_{1}$的示数为1.2A。若用定值电阻$R_{3}将R_{1}$、$R_{2}$中的一个替换掉后,闭合开关S,只有一个电流表的示数发生了变化,则被替换掉的是$R_{2}$(选填“$R_{1}$”或“$R_{2}$”)。

答案： $ 0.4 $; $ 1.2 $; $ R_{2} $

10. 共享单车是绿色环保的交通工具。用车前需用手机扫码解锁,如强行开锁则会报警,单车报警控制电路的原理图如图。电源电压为4.0 V,$R_{0}$为定值电阻,R为力敏电阻,阻值与所受压力F的大小关系为$R= 10-0.3F(Ω)$。当$F= 0时电路电流I= 0.25A$,$R_{0}=$6Ω;当$I≥0.4A$时会报警,则报警时力敏电阻受到的压力至少为20N。

答案： $ 6 $; $ 20 $

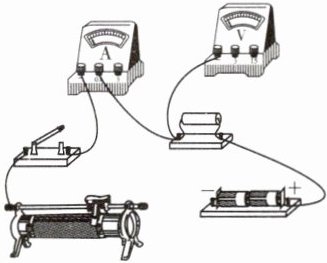

11. [2024·苏州]在图中完成探究电流与电压关系的电路连接,使滑动变阻器接入电路的阻值最大。

答案：
如图所示
　　　　　　　　

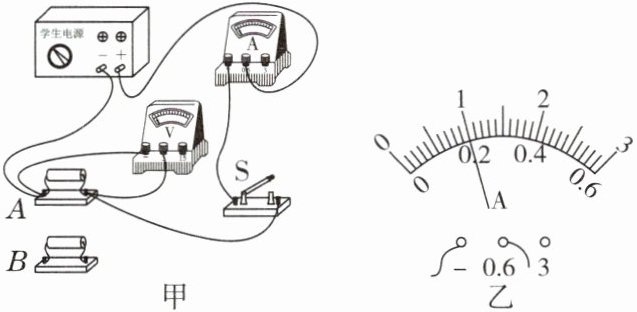

12. (科学探究)[2024·重庆]小吴同学利用如图甲所示的器材探究导体A、B中电流与两端电压的关系,其中电源电压可调。

(1)连接好如图甲所示电路,试触开关,发现电流表无示数、电压表指针偏转到最大值,原因可能是导体A发生断路。排除故障后,闭合开关进行实验,某次实验时电流表如图乙所示,示数为0.2A。

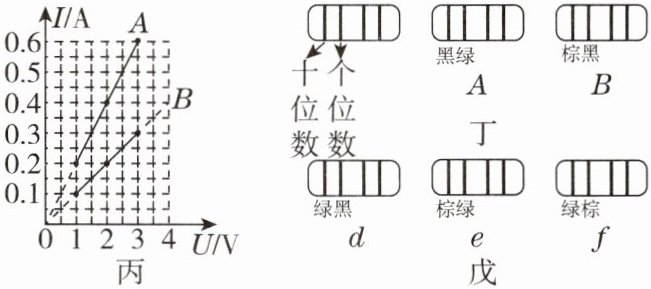

(2)多次改变导体A两端的电压,并记录对应的电流。换用导体B重复上述实验,根据实验数据绘制图像如图丙所示。分析图像发现,同一导体两端的电压与通过电流的比值是不变的,因此将这个比值定义为导体的电阻。

(3)(科学推理)根据电阻定义可知导体B的阻值为10Ω。在工程技术中用不同颜色的环对电阻进行标记,阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值,色环含义及导体A、B的色环如图丁所示,若还需用到一个15 Ω的电阻,应选用图戊中电阻e(选填“d”“e”或“f”)。
(4)小欣同学用上述器材研究导体中电流与电阻的关系,保持电源电压不变,为了精确控制导体两端的电压,于是串联接入滑动变阻器进行实验。
①电路中接入15 Ω的电阻,使电阻两端电压达到某一固定值,测出电流;
②将15 Ω的电阻替换为B,要使B两端电压达到固定值,变阻器接入的阻值应比前次实验小;
③将导体B替换为A再次进行实验。三次实验数据如表所示,交流时小欣发现第③次实验数据有误,这是由于接入A后忘记调节变阻器,滑片仍在第②次实验的位置,此时变阻器接入的阻值是10Ω。
| 实验次数 | ① | ② | ③ |
| --- | --- | --- | --- |
| $R/Ω$ | 15 | B | A |
| $I/A$ | 0.2 | 0.3 | 0.4 |

答案：
(1)断路; $ 0.2 $
(2)电流;不变　
(3) $ 10 $; $ e $
(4)②小　③10 点拨:
(3)由图丙可知，导体 $ B $ 两端的电压 $ U_{B} = 3 \text{ V} $ 时，对应电流 $ I_{B} = 0.3 \text{ A} $，则电阻 $ R_{B} = \frac{U_{B}}{I_{B}} = \frac{3 \text{ V}}{0.3 \text{ A}} = 10 \Omega $；同理导体 $ A $ 两端的电压 $ U_{A} = 3 \text{ V} $ 时，对应电流 $ I_{A} = 0.6 \text{ A} $，则电阻 $ R_{A} = \frac{U_{A}}{I_{A}} = \frac{3 \text{ V}}{0.6 \text{ A}} = 5 \Omega $；图丁中 $ A $ 的阻值为 $ 5 \Omega $，则十位为 $ 0 $，个位为 $ 5 $，因此黑色环代表 $ 0 $，绿色环代表 $ 5 $，同理 $ B $ 的阻值为 $ 10 \Omega $，则棕色环代表 $ 1 $，因此选择 $ 15 \Omega $ 的电阻就是十位是棕色环，个位是绿色环，即 $ e $ 为 $ 15 \Omega $ 电阻。
