《2025年点拨训练九年级物理上册苏科版》

9. [2025·天津期中]一位同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻,P处是金属杆与圆弧形电阻接触处,电路中接有一个小灯泡,测风力时,需闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器,通过观察小灯泡的亮度可以粗略地知道风力的大小,在物理学中这种研究方法叫作转换法；电源电压一定时,风力越小(选填“大”或“小”),小灯泡越暗。

答案： 滑动变阻器；亮度；转换；小

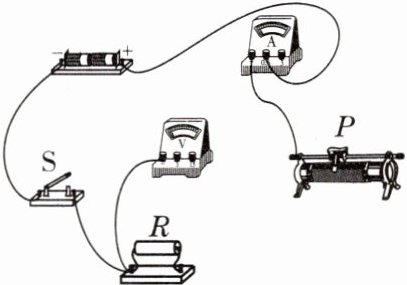

10. [2025·武威期末]如图所示,请用笔画线代替导线,将电路连接完整(要求：滑动变阻器滑片P向右移动,电流表的示数增大,电压表测电阻R两端电压)。

答案：

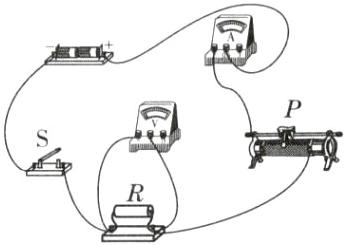

如图所示

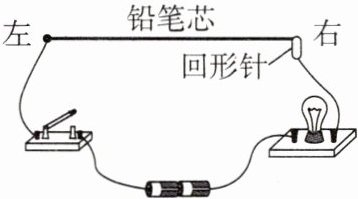

11. (教材素材题)[2024·徐州]如图所示,小明用铅笔芯做滑动变阻器,设计并制作一个模拟的调光灯。器材有：电池(电压为3V)、小灯泡(2.5V 0.3A)、铅笔芯、金属回形针、开关、导线、电压表。

(1)铅笔芯和小灯泡的连接方式是串联。
(2)闭合开关,回形针向左移,小灯泡亮度变亮。
(3)把电压表和小灯泡并联,调节回形针的位置,当电压表的示数为2.5V时,在铅笔芯上标记此时回形针的位置。为了安全使用调光灯,回形针向左调节不能超过此位置。
(4)(实验评估)甲、乙两根铅笔芯的长度都是17.5cm,甲的电阻为20Ω,乙的电阻为10Ω。调节效果可以从两个方面评价：一是小灯泡亮度的变化范围；二是调节的精度,回形针移动一定距离时,电阻变化越小调节精度越高。则和乙相比,铅笔芯甲(B)。
A. 调节范围大,调节精度高
B. 调节范围大,调节精度低
C. 调节范围小,调节精度高
D. 调节范围小,调节精度低

答案：
(1)串
(2)亮
(3)2.5
(4)B

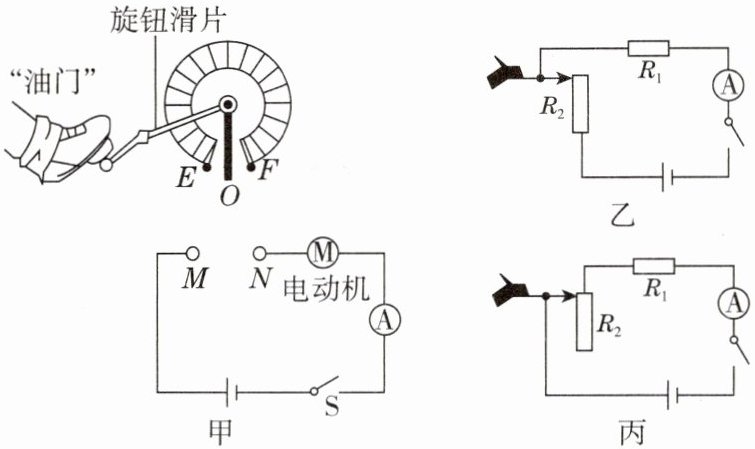

12. (可持续发展)为减少碳排放,我国大力推行电动汽车。电动汽车中电动机的转速由电流大小控制,控制原理如图甲所示,利用变阻器实现对转速的控制,图中O、E、F为变阻器的三个接线柱。

(1)变阻器上旋钮滑片的材料应选用______(选填“导体”或“绝缘体”)。
(2)驾驶员踩下“油门”,电路中变阻器接入电路的阻值减小,电路中的电流变大而加快电动机的转速,用笔画线代替导线将变阻器接入电路M、N处。
(3)车速仪可由电路中的电流表改装。若驾驶员踩下“油门”,车速仪的示数变大,则符合要求的电路图是______(选填“乙”或“丙”)。

答案：

(1)导体

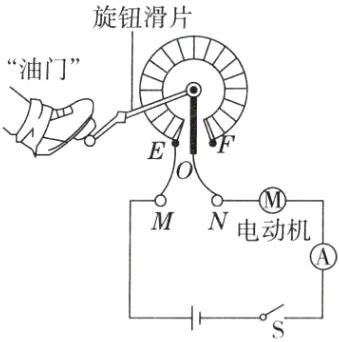

(2)如图所示
(3)乙
