《2025年点拨训练九年级物理上册苏科版》

1. [2025·无锡期中]以下是探究杠杆平衡条件的实验,实验中使用的是等质量的钩码,杠杆每一格长度为$1cm$。

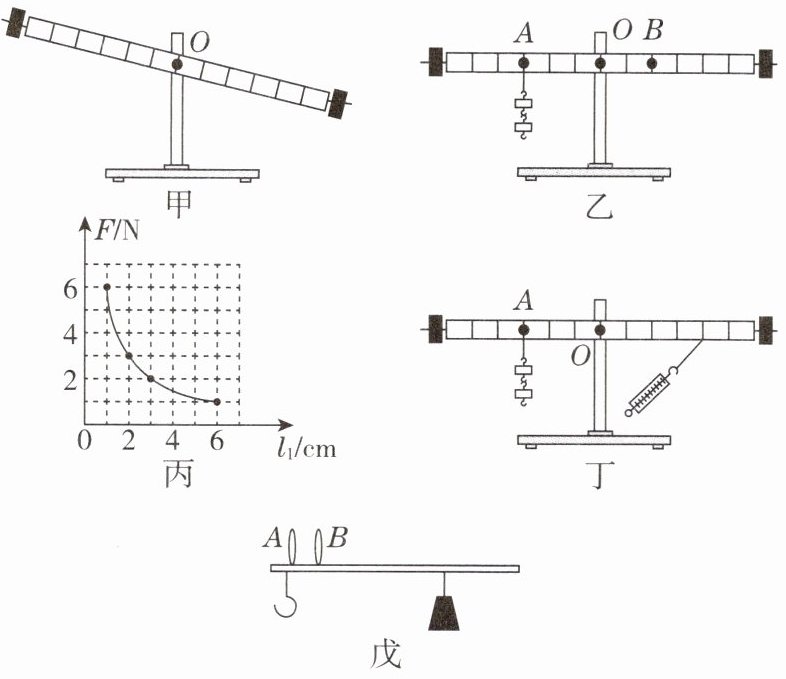

(1)实验前杠杆静止时如图甲所示,若要将其调整到水平位置平衡,应将左边的平衡螺母向左(选填“左”或“右”)调。
(2)如图乙,杠杆调平后在$A点挂2$个钩码,在$B$点挂3个钩码,可使杠杆在水平位置平衡。
(3)如图乙,保持左侧悬挂钩码的位置和数量不变,调节右侧悬挂钩码的数量和位置,使杠杆始终在水平位置平衡,记录对应的力$F和力臂l_{1}$大小,绘制成图像如图丙所示,图像中每个点与两坐标轴围成的矩形面积相等(选填“相等”或“不相等”)。
(4)如图丁所示,用弹簧测力计代替钩码,使杠杆在水平位置平衡,此时弹簧测力计的拉力$F$＞(选填“$＞$”“$=$”或“$＜$”)$1.5N$。
(5)杆秤是杠杆平衡条件的一个应用,是中国最古老也是现今人们仍然在使用的一种称质量的简易工具,由带有秤星的秤杆、秤砣、提纽等组成,如图戊所示,此杆秤有两个提纽$A和B$,使用它称较重的物体时,应选择A提纽。如果秤砣上沾有泥土,那么称量结果偏小(选填“偏大”“偏小”或“不变”)。

答案：
(1)左
(2)3
(3)相等
(4) ＞
(5)A；偏小

1. 古代技术滑轮的应用有很长的历史,中国古人也很早就掌握了滑轮原理。在中国古代的生产、生活、战争甚至陵墓中,都有滑轮的应用。

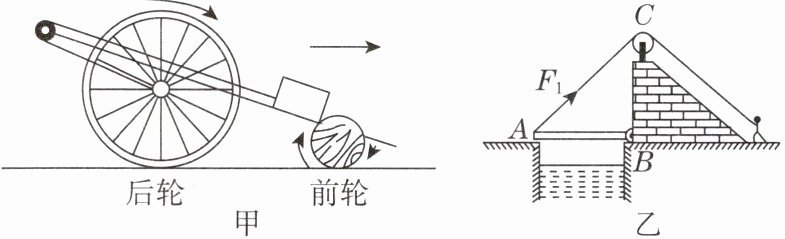

(1)如图甲所示为《墨经·经下》里记载的一种斜面引重车,可将重物拉举到所需高度。系在后轮轴上的绳索,绕过斜面顶端的滑轮与斜面上的重物连接。若用该引重车将重为$2000N$的木箱从斜面底端匀速拉到顶端,已知斜面长$2m$、高$0.8m$,后轮轴施加在绳子上的力为$1000N$,不计绳重、滑轮与绳间的摩擦。下列说法错误的是( )
A. 该装置是一种省力机械
B. 斜面的机械效率为$80\%$
C. 木箱与斜面之间的摩擦力为$1000N$
D. 若木箱从斜面顶端下滑,将会驱动引重车向左运动

(2)古代护城河是一座城池的重要防线,敌人要攻入城内,必须先跨过护城河。在护城河上架设吊桥,平时将吊桥降下,供人们渡河；当敌人来犯时,便可将吊桥升起。如图乙所示,在拉起吊桥过程中,滑轮$C$属于______(选填“定滑轮”或“动滑轮”)；吊桥可看作支点为$B$的杠杆,请你画出阻力$F_{2}和动力臂l_{1}$；在拉动吊桥缓慢升起的过程中,动力和动力臂的乘积$F_{1}l_{1}$变化情况是______(选填“变大”或“变小”)。

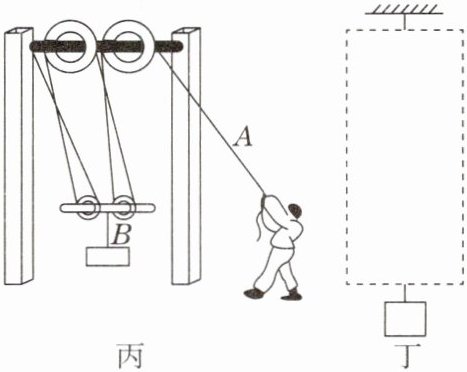

(3)图丙是《墨经》中记载的古代提升重物的工具“车梯”结构简图,按照“车梯”所示,在图丁中补画出对应的滑轮组及其绕线方式。当重$500N$的工人利用此“车梯”在$10s内将重力为900N的物体匀速提升了2m$时,工人对绳子施加的拉力$F为250N$,忽略绳重和绳、机械之间的一切摩擦,则此时工人做功的功率为______$W$,动滑轮总重为______$N$。若$A处绳子能承受的最大拉力为600N$,$B处绳子能承受的最大拉力为1500N$,该滑轮组的最大机械效率为______。欲提高“车梯”的机械效率,可以采用的方法是______。

答案：

(1)C
(2)定滑轮；如图1所示；变小

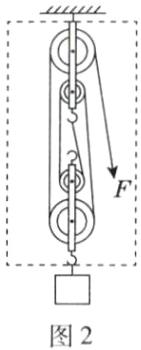

(3)如图2所示；200；100；93.75%；换用质量更小的动滑轮(合理即可)
