《2025年点拨训练九年级物理上册苏科版》

1. (时事热点)如图所示,2024年11月9日晚,2024年广州国际灯光节盛大开幕。灯光秀的光源是LED灯(发光二极管),制作LED灯的主要材料是(B)

A. 导体
B. 半导体
C. 绝缘体
D. 超导体

答案： B

2. (教材习题改编)[2024·宿迁]在“探究并联电路电流特点”的活动中,部分电路如图所示,$R_{1}= 10Ω$,$R_{2}= 20Ω$,电流表有“0~0.6 A”和“0~3 A”两个量程,测量了通过电阻$R_{1}$的电流为0.3 A。为完成实验探究,做法正确的是(D)

A. 使用“0~3 A”量程,只测量$R_{2}$的电流
B. 使用“0~0.6 A”量程,只测量$R_{2}$的电流
C. 使用“0~3 A”量程,分别测量$R_{2}$支路和干路的电流
D. 使用“0~0.6 A”量程,分别测量$R_{2}$支路和干路的电流

答案： D

3. [2024·重庆]如图所示电路,电源电压保持不变,$L_{1}和L_{2}$是两个相同的小灯泡。先闭合开关$S_{1}$,记录两电表示数;再闭合开关$S_{2}$,电流表和电压表的示数变化情况是(C)

A. 电流表示数减小,电压表示数减小
B. 电流表示数增大,电压表示数减小
C. 电流表示数增大,电压表示数不变
D. 电流表示数不变,电压表示数不变

答案： C

4. (科学推理)在如图所示的电路中,电源电压保持不变,电阻$R_{1}$、$R_{2}$均为定值电阻。若在电路中添加一个电压表,闭合开关S前后,发现电压表与电流表示数的比值不变,则电压表并联的位置(A)

A. 只能是MN两点间
B. 可能是PN两点间
C. 只能是MQ两点间
D. 可能是PM两点间

答案： A

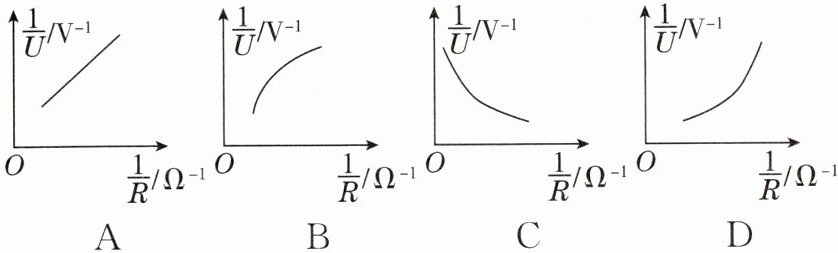

5. (图像分析)如图所示的电路中,电源电压恒定,$R_{0}$是定值电阻,R为电阻箱,闭合开关后,改变电阻箱接入电路的阻值进行多次实验。记录下电阻箱的阻值R及对应的电压表示数U,并根据记录的数据绘制出$\frac {1}{U}-\frac {1}{R}$图像,则以下四图中表示该关系的图像是(A)

答案： A　点拨:由电路图知，闭合开关后，定值电阻 $ R_{0} $ 与电阻箱 $ R $ 串联，由欧姆定律可得，电路电流 $ I = \frac{U_{\text{总}}}{R + R_{0}} = \frac{U}{R} $，则电压表示数 $ U = \frac{U_{\text{总}} R}{R + R_{0}} $，则 $ \frac{1}{U} = \frac{R + R_{0}}{U_{\text{总}} R} = \frac{1}{U_{\text{总}}} + \frac{R_{0}}{U_{\text{总}}} \times \frac{1}{R} $，因 $ U_{\text{总}} $、$ R_{0} $ 为定值，所以 $ \frac{1}{U} - \frac{1}{R} $ 之间的关系是一次函数关系，由图像可知A正确。

6. (实验方案设计)[2024·无锡]用如图所示的电路探究通过导体的电流与电阻的关系。器材有:干电池2节(每节1.5 V,串联使用),开关、滑动变阻器(20 Ω 2 A)、电压表、电流表各一个,阻值为5 Ω、10 Ω、15 Ω、20 Ω的定值电阻各一个,导线若干。连接好电路,设定加在电阻两端的电压为1.2 V进行探究,发现在获得两组数据后无法再进行实验,为了继续使用前面两组数据,利用现有器材完成探究,下列方案中可行的是(B)
①用1节干电池作为电源
②将设定加在电阻两端的电压调整为2 V
③将5 Ω的电阻串联在开关和滑动变阻器之间
④将10 Ω的电阻串联在开关和滑动变阻器之间

A. 只有①②
B. 只有①④
C. 只有③④
D. 只有①③④

答案： B
