《2025年点拨训练九年级物理上册苏科版》

1. 下列几种器材中,都属于用电器的是 (B)
A. 电灯、导线、电池
B. 电灯、电热水器、电风扇
C. 电动机、开关、电炉
D. 电池、电冰箱、电视机

答案： B

2. 公园里的太阳能路灯顶端是太阳能电池板,它白天向灯杆中的蓄电池充电,此时该蓄电池在电路中相当于用电器；而夜晚则由蓄电池给路灯供电,此时该蓄电池在电路中相当于电源,夜晚工作时太阳能路灯的能量转化主要是电能转化为光能。

答案： 用电器;电源;电;光

3. (教材素材题)在“怎样让一个灯泡亮起来”的活动中,小明用导线将图示元件连接起来进行实验。下列说法不正确的是 (A)

A. 在连接电路的过程中,开关断开或闭合都可以
B. 拆除电路时,要先断开开关
C. 开关可以接在电源正极这一端也可以接在电源负极这一端
D. 绝对不允许不经过小灯泡就直接用导线把电池的正极和负极连接起来

答案： A

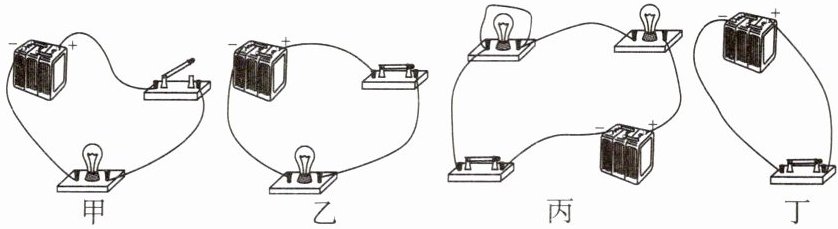

4. [2025·扬州期中]如图甲、乙所示的电路中,属于通路的是图______乙,属于断路的是图______甲。如图丙、丁所示的电路中,属于电源短路的是图______丁,属于用电器被短接的是图______丙。

答案： 乙;甲;丁;丙

5. 在下列四个选项中,电路元件名称与其符号不对应的是 (B)
A. 相连导线 +
B. 电动机 ⌒
C. 电源 -+
D. 电阻箱 -⌒

答案： B

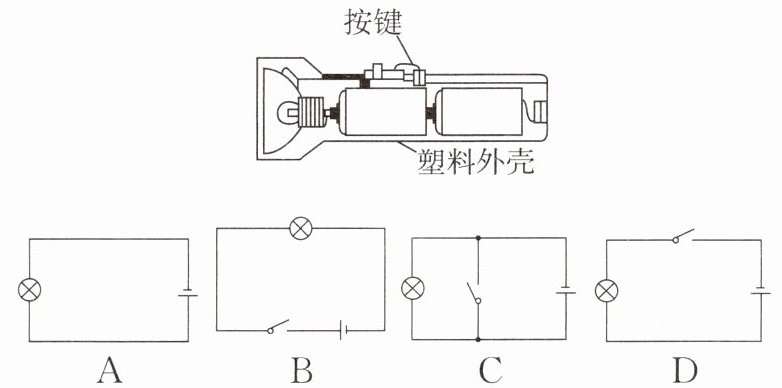

6. (教材习题改编)手电筒的结构如图所示,按下按键时,电路接通小灯泡发光。关于该手电筒的电路图,下列选项中正确的是 (D)

答案： D

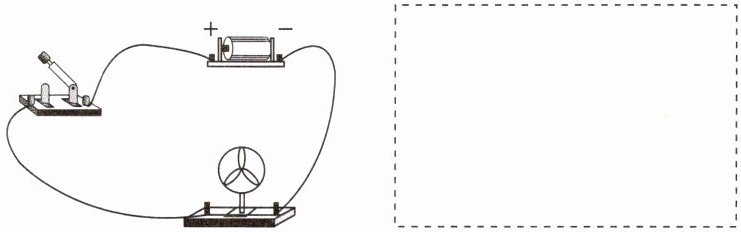

7. 如图是某实物连接电路。请根据实物图在虚线框内画出对应的电路图。

答案：
如图所示

8. 如图所示为某种型号的纽扣电池的两个面,对于该电池,下列说法正确的是 (C)

A. 图中右侧纽扣电池的上部为正极
B. 该电池是把电能转化为其他形式能的装置
C. 从电源类型上看,该电池为直流电源
D. 纽扣电池的正、负极可以用导线直接连接起来

答案： C
