《2025年点拨训练九年级物理上册苏科版》

9. [2025·镇江月考]如图所示电路,两盏相同的电灯在闭合开关后都能发光,过了一会儿,两盏电灯突然同时都不亮了,电流表的示数变为零,电压表指针有明显偏转。如果电路只有一处故障,则故障可能是(B)

A. 电灯$L_{1}$断路
B. 电灯$L_{2}$断路
C. 电灯$L_{1}$短路
D. 电灯$L_{2}$短路

答案： B

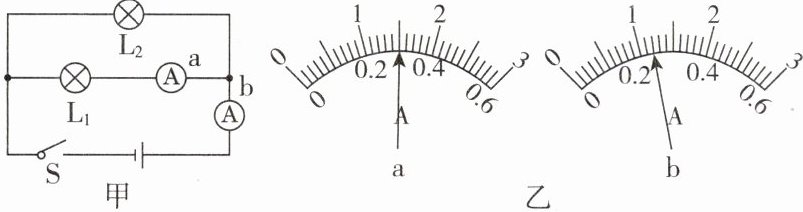

10. [2024·惠州期中]如图甲所示电路,当开关S闭合后,两灯均发光,电流表的指针偏转情况如图乙所示,其中a电流表测量的是灯$L_{1}$(选填“干路”“灯$L_{1}$”或“灯$L_{2}$”)中的电流,b电流表的示数应为1.2A,通过灯$L_{2}$的电流是0.9A。

答案： 灯$L_{1}$；1.2；0.9

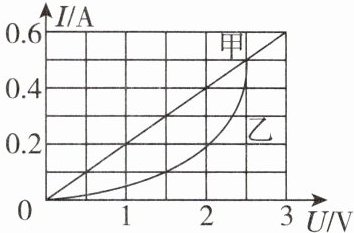

11. 如图所示是电器元件甲和乙的I-U图像。若将甲、乙串联在某一电路中,当电路中的电流为0.1A时,电源电压为2V；若将甲、乙并联在电源电压为1.5V的电路中,电路中的干路电流为0.4A。

答案： 2；0.4

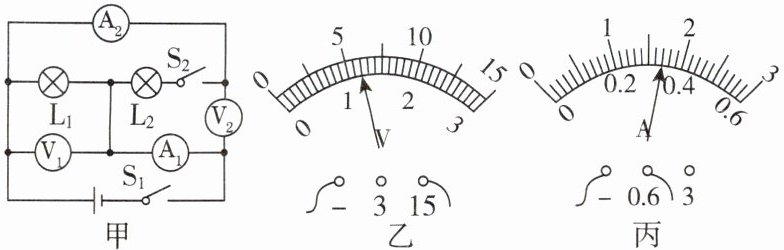

12. [2025·南京建邺区期中]图甲所示电路电源电压恒定,仅闭合开关$S_{1}$,此时电压表$V_{1}$示数如图乙所示为6V,电流表$A_{1}$的示数如图丙所示为0.34A；再闭合$S_{2}$,电流表$A_{1}$的示数变化了0.2A,此时通过$L_{1}$的电流为0.34A,通过$L_{2}$的电流为0.2A,电压表$V_{2}$的示数不变(选填“变大”“变小”或“不变”)。

答案： 6；0.34；0.34；0.2；不变

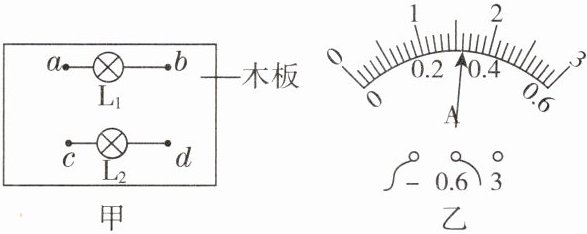

13.(科学探究)[2025·烟台期中]有三块如图甲安装在木板上的电路,其中a、b、c、d是穿越木板的接线柱,相同规格的小灯泡$L_{1}$、$L_{2}$的两端分别接在ab、cd接线柱上。木板背面有导线相连着,从而使木板正背两面组成一个完整的电路(背面连线看不到)。闭合开关通电后,两灯都能正常发光。

(1)第一组同学用第一块木板,判断两灯是串联还是并联的方法是：用手将其中一个小灯泡取下,若另一灯泡不发光,则说明两灯的连接方式是____串联____,否则是另一种连接方式。
(2)第二组同学用第二块木板,在电源和开关之间串联接入电流表,闭合开关,两灯都发光,电流表示数如图乙所示,通过$L_{1}$的电流可能是____0.32____A,也可能是____0.16____A。
(3)第三组同学用第三块木板,先后将电压表分别并联接在ab、cd、ad之间,电压表示数均为3V,这表明两灯的连接方式是____并联____。

答案：
(1) 串联
(2) 0.32；0.16
(3) 并联

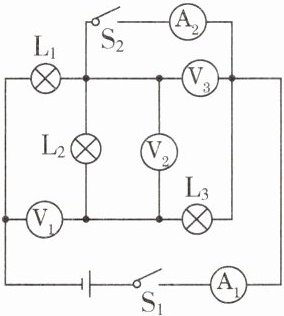

14.(科学推理)[2025·苏州月考]如图,先只闭合开关$S_{1}$时,电压表$V_{1}$、$V_{2}$、$V_{3}$的示数分别为3V、1V、4V,电源电压为6V；再将开关$S_{1}$、$S_{2}$都闭合,电流表$A_{1}$的示数将变大(选填“变大”“变小”或“不变”)。

答案： 6；变大
