1. (环保意识)我国新能源汽车发展迅猛,受到国内外广大消费者的青睐。新能源汽车以电力或氢气等清洁能源为动力,不会排放尾气,这有助于改善空气质量,减少雾霾天气,保护人类健康。

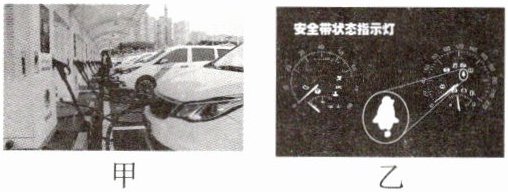

(1)如图甲所示,电动汽车正在利用公共充电桩给汽车蓄电池充电,这些充电桩之间是______(选填“串联”或“并联”)的;在给汽车蓄电池充电过程中,蓄电池相当于电路中的______(选填“用电器”或“电源”),充电过程是将电能转化为蓄电池的______能。某个汽车充电桩正常工作时的电流约为32 A= ______μA。

(2)如图乙所示是司机未系安全带时,仪表盘上亮起的指示灯,如果系好安全带接通电路,指示灯就会熄灭。安全带卡扣在电路中相当于______,它和指示灯在电路中应该是______(选填“串联”或“并联”)的;系好安全带时,指示灯应处于______(选填“断路”或“短路”)状态。

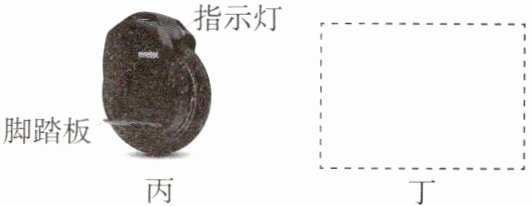

(3)如图丙所示是新一代代步工具电动独轮车,它依靠电力驱动,低碳环保。当电源开关$S_1$闭合时指示灯亮起,独轮车处于待机状态;当人站在独轮车脚踏板上时开关$S_2$闭合,电动机M才能启动,车开始运动;断开开关$S_1,$指示灯熄灭,同时电动机M停止运行,独轮车就慢慢停下来。请在虚线框丁内画出其内部电路图。

答案：

(1)并联；用电器；化学；$3.2×10^{7}$ （2）开关；并联；短路 （3）如图所示

2. (结合日常生活)生活中有很多现象与电有关,就让我们一起来探讨下吧!
(1)如图甲所示的灭蚊拍具有灭蚊和照明功能,其工作原理如图乙所示。当闭合开关$S_{1}$时,灭蚊拍只起到灭蚊的作用;当闭合开关$S_{1}$、$S_{2}$时,灭蚊拍同时起到灭蚊和照明的作用;当灭蚊网和照明灯同时工作时,若照明灯突然断路,则通过灭蚊网的电流不变(选填“变大”“变小”或“不变”)。
(2)如图丙是手机充电线的三个插头,可为三部不同类型手机充电。如果三部手机同时充电,那么这三部手机的连接方式是并联;三部手机的充电电压相等(选填“相等”或“不相等”);若拔掉其中一部手机,则通过充电器的总电流将变小(选填“变大”“变小”或“不变”)。
(3)有一种新型装饰用的LDE灯带,它由40个相同的LED灯串联组成,若通过第一个LED灯的电流在电流表上的示数如图丁,则通过第23个LED灯的电流是0.01A。若每个LED正常工作的电压为2 V,则电源电压为0.08kV。

答案：
(1)$S_{1}$；$S_{1}$、$S_{2}$；不变 （2）并；相等；变小 （3）0.01；0.08

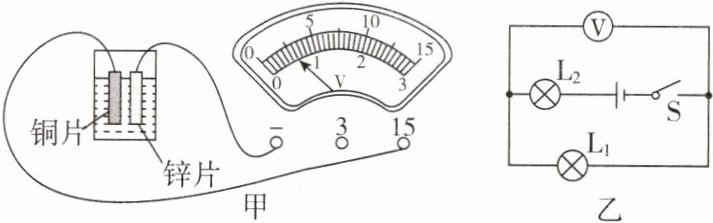

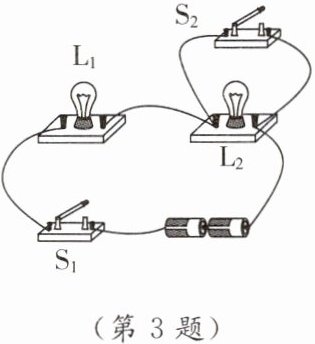

3. (小制作)如图甲所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知:锌片是盐水电池的负极,电池的电压为3V;为了精确测量,重新选好电压表的量程再连接电路,用盐水电池向外给如图乙的电路供电(替换电源),闭合开关时,发现图乙中电压表的指针偏转仍如图甲所示,则此时灯$L_2$两端的电压为2.4V。

答案： 3；2.4
