《2025年点拨训练九年级物理上册苏科版》

8. [2025·南京天合区月考]LED灯因具有节能、环保、安全等优点而被广泛应用。某学校宣传栏电子屏的每个字背后都是由许多LED灯组成的,王师傅在调试电路时断开某处,电子屏的第三个字立即熄灭,其他字均正常发光,如图所示。根据这一现象可以判断 (D)
A. 各个字的笔画之间一定是串联
B. 各个字的笔画之间一定是并联
C. 第三个字与其他字之间一定是串联
D. 第三个字与其他字之间一定是并联

答案： D

9. 如图所示电路,下列说法正确的是 (B)

A. 闭合S、$S_1、$$S_3,$断开$S_2,$则$L_1、$$L_2$串联
B. 闭合S、$S_2,$断开$S_1、$$S_3,$则$L_1、$$L_2$串联
C. 闭合S、$S_2、$$S_3,$断开$S_1,$则$L_1、$$L_2$并联
D. 闭合S、$S_1、$$S_2,$断开$S_3,$则$L_1、$$L_2$并联

答案： B

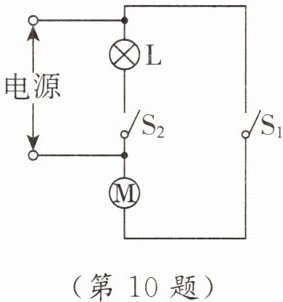

10. [2024·扬州期末]如图是电冰箱的简化电路图,图中M是电冰箱压缩机内的电动机(用于制冷),L是电冰箱内的照明灯。当$S_1、$$S_2$都闭合时,照明灯与电动机______并(选填“串”或“并”)联;冰箱门关闭,冰箱内温度降低到设定温度时$,S_1$自动______断开,同时$S_2$______断开。(后两空均选填“断开”或“闭合”)

答案： 并；断开；断开

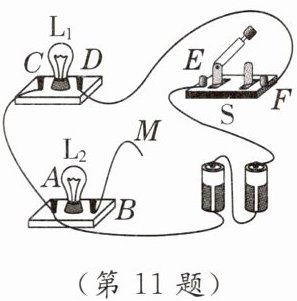

11. 如图所示,若要使$L_1$和$L_2$并联,开关S同时控制两灯,则线头M应接在______D（或F）接线柱上;若要使$L_1$和$L_2$并联,开关S只控制$L_1,$则线头M应接在______E接线柱上;若将线头M接在C接线柱上,闭合开关S,不发光的灯是______$L_2$。

答案： $ D $（或$ F $）；$ E $；$ L_{2} $

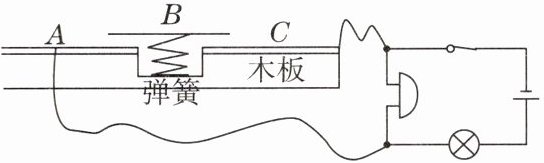

12. [2025·东莞期中]如图是具有报警功能的文物展示台。该展示台由木板、弹簧、金属片A、B、C和报警电路组成,其中弹簧上的金属片B相当于电路中的开关。当把文物放在展示台上时,金属片B在压力作用下与金属片A、C接触,这时灯(选填“灯”或“电铃”)处于工作状态。当文物离开展示台时,灯和电铃是串联(选填“串联”或“并联”)的。

答案： 开关；灯；串联

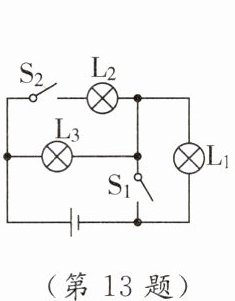

13. 根据如图所示的电路,按要求画出简化电路图。
(1)只闭合开关$S_1$时
(2)开关$S_1、$$S_2$都断开时
(3)开关$S_1、$$S_2$都闭合时

答案：

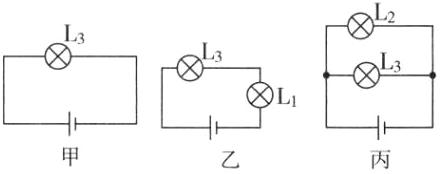

（1）如图甲所示 （2）如图乙所示 （3）如图丙所示

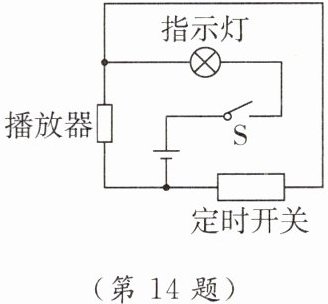

14. (科学推理)[2025·南京秦淮区期中]如图所示是一种英语听力播放控制装置的原理图,“播放器”有电流通过时会播放英语听力；“定时开关”达到设定时间后能自动断开。闭合开关S：
(1)当“定时开关”处于闭合状态时,指示灯会亮；当“定时开关”达到设定时间自动断开后,“播放器”会播放英语听力。(均选填“会”或“不会”)
(2)“定时开关”断开后,指示灯和“播放器”的连接方式是串联。

答案： （1）会；会 （2）串
