《2025年点拨训练九年级物理上册苏科版》

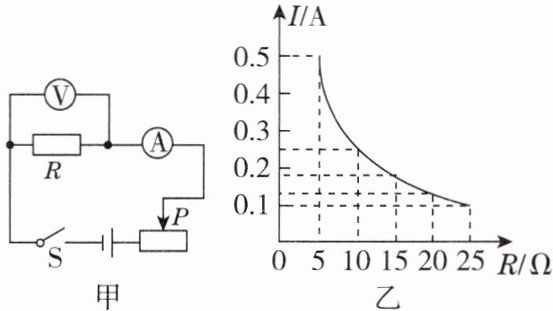

3. 利用如图甲所示的电路探究电流和电阻的关系,电源电压保持3V不变,分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R接入电路,按实验要求测得通过各定值电阻的电流并描绘出如图乙所示的图像,则下列判断正确的是 (D)

A. 实验中电压表的示数保持3V不变
B. 当R的电阻为10Ω时,通过R的电流为0.2A
C. 将R从5Ω换成10Ω后,应将滑片向左移
D. 滑动变阻器接入电路的阻值范围为1~5Ω

答案： 3. D

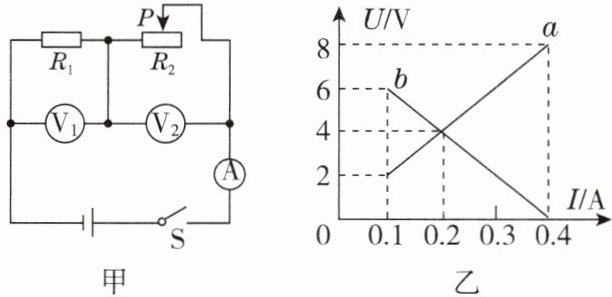

4. 如图甲所示的电路中,电源电压恒定不变$,R_1$为定值电阻$,R_2$为滑动变阻器。图乙中a、b是根据图甲电路测得的两个电阻的U-I图线。下列说法正确的是 (C)

A. 图线b表示$R_1$的U-I变化情况
B. 电源电压为14V
C. $R_2$的最大阻值是$R_1$的3倍
D. 滑动变阻器滑片P向左滑动时,电压表$V_2$示数和电流表A示数的比值变大

答案： 4. C
