《2025年点拨训练九年级物理上册苏科版》

10. [2025·无锡开学]某同学用滑轮组提升物体,若物体升高1m时,绳子自由端移动的距离是3m,该同学用力的方向向下,则该滑轮组的组成情况是 (A)
A. 由1个动滑轮、2个定滑轮组成
B. 由2个动滑轮、1个定滑轮组成
C. 由1个动滑轮、1个定滑轮组成
D. 由2个动滑轮、2个定滑轮组成

答案： A

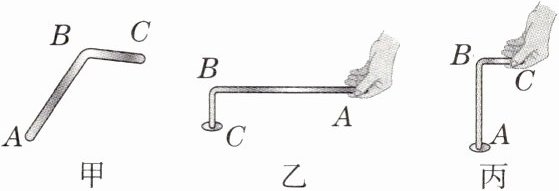

11. [2025·苏州期中改编]如图甲所示是用于松紧内六角螺丝的扳手,$AB＞BC$,其使用方法如图乙、丙所示,该工具属于轮轴(填简单机械名称),使用时可以省力,图乙与图丙两种使用方法相比,图乙可以更轻松地拧动螺丝。

答案： 轮轴;省力;乙

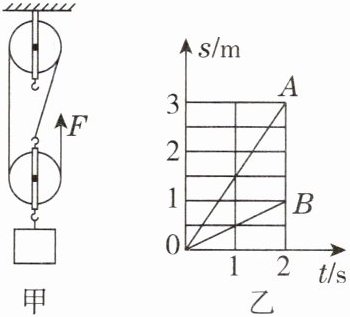

12. [2024·西工大附中期中]用图甲滑轮组匀速提升重250N的物体,已知拉力F为100N,不计绳重和摩擦,则动滑轮重为50N。如果物体上升1m,那么绳子自由端移动3m。物体和绳子自由端的运动情况如图乙所示,反映绳子自由端运动情况的图线是A(选填“A”或“B”)。

答案： 50;3;A

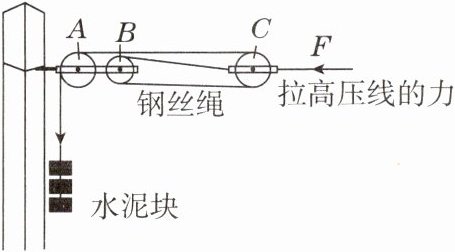

13. (生活实际)电气化铁路的高压输电线,无论在严冬还是在酷夏都要绷直,才能使高压线与列车的电极接触良好,这就必须对高压线施加恒定的拉力。为此,工程师设计了一个恒拉力系统,其原理如图所示,滑轮组中的定滑轮为A、B;已知滑轮组对高压线的拉力至少为8000N,为使高压线与电极接触良好,则至少需要悬挂23个水泥块。(忽略滑轮和钢丝绳重,每个水泥块重约120N)

答案： A、B;23

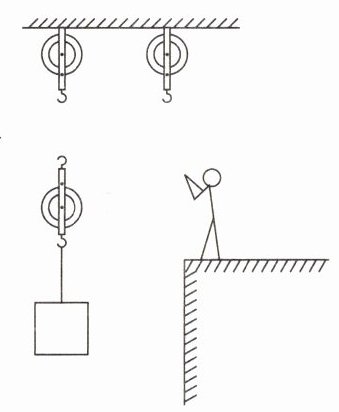

14. 请在图中画出将物体拉起来的最省力的绕线方式。

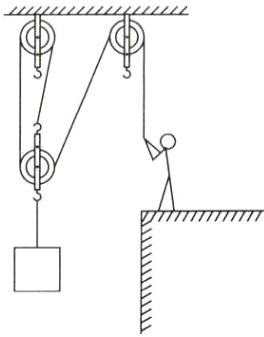

答案：
如图所示

15. (科学推理)[2025·南京建邺区月考]滑轮在日常生活中十分常见。科学兴趣小组发现了一个密封起来的滑轮组(仅密封盒背后有测力计连接绳子自由端,未画出),每个滑轮重力相同,忽略绳重与摩擦。组员小明十分好奇密封盒中的滑轮个数,于是不断改变物重G并多次实验,记录数据如表,结合信息回答下列问题:
|实验序号|1|2|3|
|--|--|--|--|
|物重G/N|1000|2000|4000|
|测力计示数F/N|300|500|900|
(1) 密封盒中滑轮组绳子自由端的拉力F= ______$\frac{G}{5}+100N$(用物重G来表示)。
(2) 若测力计上写有“量程0~1000N,分度值50N”,则物重G的取值范围为______0~4500N。

答案：
(1)$\frac{G}{5}+100N$
(2)0~4500N 点拨:
(1)设该滑轮组绳子承重段数为n、滑轮组的重力为$G'$,根据滑轮组的特点列出方程组$\left\{\begin{array}{l} 300N=\frac {1}{n}×(1000N+G')\\ 500N=\frac {1}{n}×(2000N+G')\end{array}\right. $,解得$n=5,G'=500N$,则密封盒中滑轮组绳子自由端的拉力$F=\frac {1}{5}×(G+500N)=\frac {G}{5}+100N$。
(2)测力计量程为0~1000N,则$1000N=\frac {G_{max}}{5}+100N$,解得$G_{max}=4500N$,所以物重G的取值范围为0~4500N。
