《2025年点拨训练九年级物理上册苏科版》

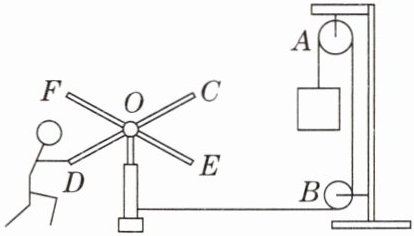

1. [2025·高新一中月考]如图所示的机械模型,推动硬棒CD或EF,使它们在水平面内绕轴O转动,即可将绳逐渐绕到轴O上,提升重物。下列说法不正确的是(B)

A. 滑轮A是定滑轮,它的作用是改变力的方向
B. 滑轮B为动滑轮,它的作用是省力
C. 轴O上增加的绳长等于重物上升的高度
D. 硬棒CD(或EF)及转轴组成的装置与汽车方向盘的作用相同

答案： B

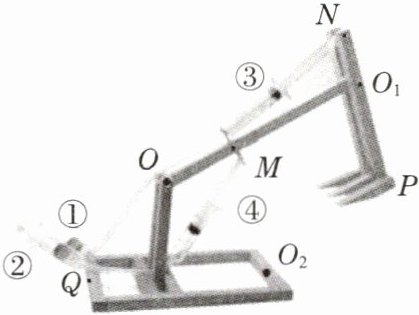

2. 小科利用注射器设计制作了一个挖掘机模型,如图所示。通过推拉注射器①②的活塞,引起注射器③④的活塞移动而带动机械臂挖土。对此挖掘机工作原理分析错误的是(B)

A. 模型中可以找到三个杠杆
B. 图中杠杆均可以用来省力
C. 抓手P处重物重力太大引起挖掘机翻倒时,以$O_2$为支点
D. 若在Q点放置重物,挖掘机挖掘时更不易翻倒

答案： B

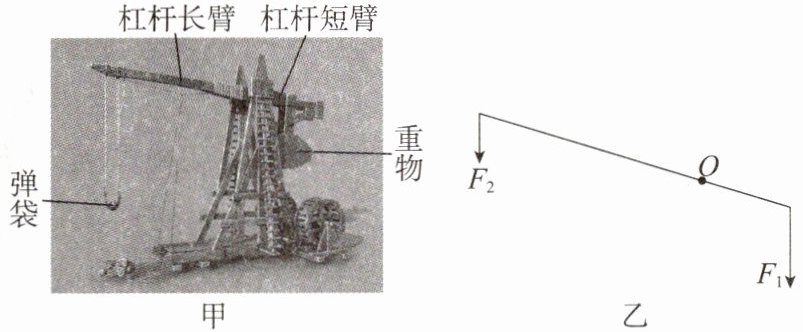

3. 如图甲所示,相传抛石机发明于周代,叫“抛车”。据《范蠡兵法》记载:“飞石重十二斤,为机发,行三百步。”抛石机的机架两支柱间有固定横轴,上有与轴垂直的杠杆,可绕轴自由转动,其简化示意图如图乙。杠杆短臂上固定一个重物,长臂末端有弹袋用于装弹,当重物完全落下时,投射物从弹袋中沿约45度角飞出,30公斤的石弹射程约140~210m,100公斤的石弹射程约40~70m。

(1)请在图乙中作出动力臂$l_1、$阻力臂$l_2。$
(2)抛石机属于______杠杆,其优点是______。
(3)将重物悬挂的位置向支点O靠近一点,投射物会被投射得更______一些。
(4)为使抛石机将投射物投得更远,请你写出一种方法:______。

答案：

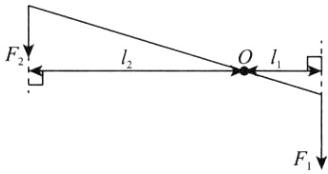

(1)如图所示
(2)费力;省距离
(3)近
(4)增大重物的质量(合理即可)

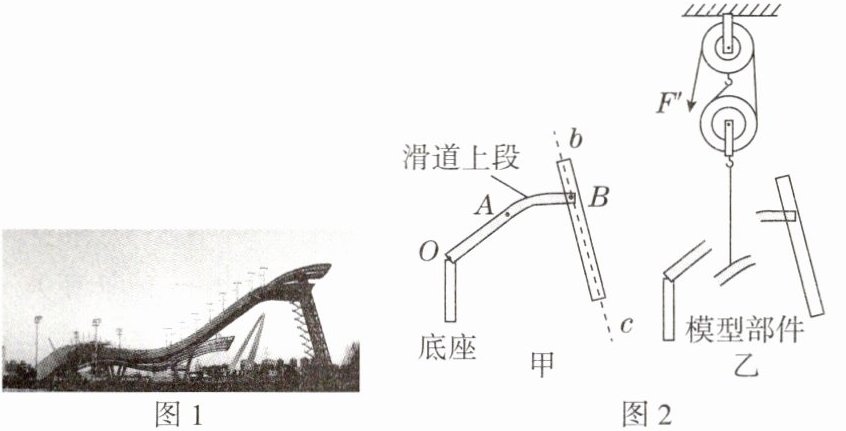

4. (体育)如图1所示是2022北京冬奥会的滑雪大跳台。

(1)小明制作大跳台的模型。把跳台滑道上段简化成如图2甲的杠杆,O是支点,A是这段滑道的重心,若模型支架对滑道的力F作用在B点,沿bc线。
①画出F及其力臂l;
②根据杠杆平衡条件可以判断,F______(选填“大于”“等于”或“小于”)滑道上段所受的重力。
(2)用图2乙装置模拟建造滑道,被匀速提升的模型部件重3N,拉力F'为2.5N,此过程的机械效率为______。

答案：

(1)①如图所示 ②小于
(2)60%
