《2025年点拨训练九年级物理上册苏科版》

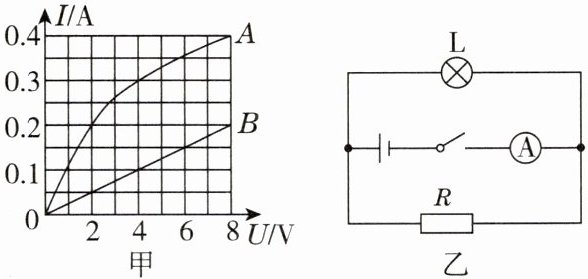

例1. 小灯泡L和定值电阻R的I-U关系图像如图甲所示,将两者接入图乙电路中,下列说法中正确的是 (D)

A. 图甲中曲线A表示定值电阻R的I-U关系图像
B. 定值电阻R的阻值为20Ω
C. 当电源电压为4V时,通过小灯泡的电流为0.4A
D. 当电流表示数为0.25A时,电源电压为2V
思路引导
1. 提取有效信息及转化
(1) 电路图: 小灯泡和电阻______并联______(选填“串联”或“并联”),电流表测通过______干路______的电流。
(2) I-U图像: A为过原点的曲线,B为过原点的直线。
2. 分析解答
(1) A选项: ①定值电阻→I与U成______正比______→图线______B______;
②小灯泡(电阻变化)→I与U不成正比→图线______A______。
(2) B选项: 取点(4V,0.1A)→由$R= \frac{U}{I}$可得,电阻R的阻值为______40______Ω。
(3) C选项: ①小灯泡和电阻两端的电压______相等______(选填“相等”或“不相等”);
②当电源电压为4V时,小灯泡两端的电压为______4______V,对应的电流为______0.3______A。
(4) D选项: 同一电压值下,两图线对应电流之和为0.25A,可知电源电压为______2______V。

答案： 例1. D
[思路引导]1.
(1)并联;干路 2.
(1)①正比;B ②A
(2)40
(3)①相等 ②4;0.3
(4)2

1. 如图所示是电阻甲和乙的I-U图像,由图像可知下列判断不正确的是 (B)

A. 甲的电阻值是20Ω
B. 甲的电阻值大于乙的电阻值
C. 甲、乙串联,当乙两端的电压为1V时,甲两端的电压为3V
D. 甲、乙并联,当通过甲的电流为0.1A时,通过乙的电流为0.2A

答案： 1. B

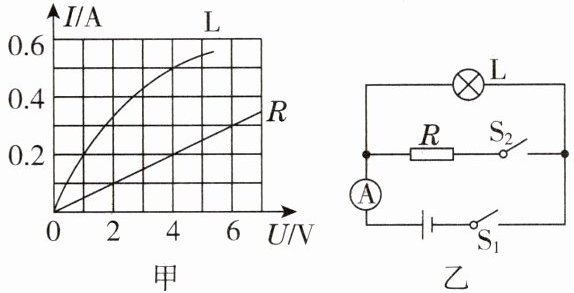

2. 图甲是小灯泡L和电阻R的I-U图像。将小灯泡L和电阻R接入图乙所示的电路中,只闭合$S_1$时,电流表的示数为0.5A。电源为稳压电源,下列说法中正确的是 (C)

A. 只闭合$S_1$时,小灯泡L的电阻为20Ω
B. 再闭合$S_2$后,通过电阻R的电流为0.3A
C. 闭合$S_1、$$S_2$后,电流表的示数为0.7A
D. 若电源电压为6V,则通过小灯泡的电流为0.75A

答案： 2. C

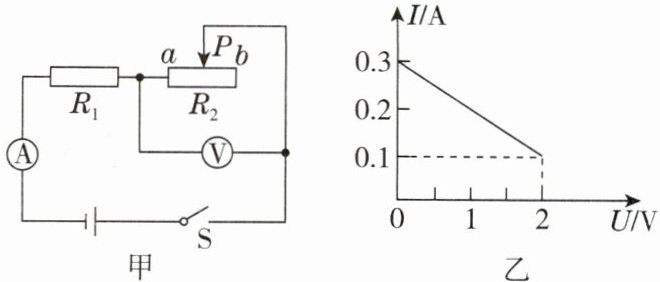

例2. 如图甲所示,电路中的电源电压保持不变,R_1为定值电阻。闭合开关S,在滑动变阻器滑片P从a端滑到b端的过程中,电流表示数I与电压表示数U的关系图像如图乙。下列说法正确的是 ( )

A. 滑片移动过程中,电流表示数变大
B. 定值电阻R_1的阻值为20Ω
C. 电源电压为3V
D. 滑动变阻器R_2的最大阻值为50Ω
思路引导
1. 提取有效信息及转化
(1) 定值电阻R_1与滑动变阻器R_2______联。
(2) 电压表测______(选填“R_1”或“R_2”)两端的电压,电流表测______电流。
(3) 滑动变阻器滑片P从a端滑到b端,接入电路的阻值______(选填“变大”“变小”或“不变”)。
(4) I-U图像特殊点:(0V,0.3A)(2V,0.1A)。
2. 分析解答
(1) R_2接入电路的阻值变大时,电路中的总电阻变______→根据$I= \frac{U}{R}$可知,电路中电流变______。
(2) 滑片处于不同位置(请在虚线框内画出对应的等效电路图):
滑片在a端
滑片在b端
①滑片在a端: 电路为R_1的简单电路,电压表示数为______V,电流表示数为______A,电源电压$U_{源}= $______(写表达式);
②滑片在b端: R_1与R_2(电阻最大)______(选填“串联”或“并联”),电压表测______两端的电压,且示数为______V,电流表示数为______A,电源电压$U_{源}= $______(写表达式);
③根据电源电压始终相等列方程组求解可得电源电压$U_{源}= $______V,$R_{1}= $______Ω;
④根据②可得R_2最大阻值为______Ω。

答案：
例2. C
[思路引导]1.
(1)串
(2)$R_{2}$;电路
(3)变大
2.
(1)大;小

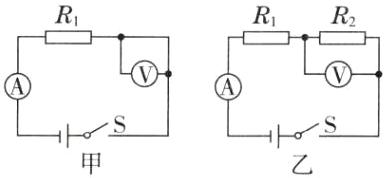

(2)如图甲所示;如图乙所示 ①0;0.3;$0.3A\times R_{1}$ ②串联;$R_{2}$;2;0.1;$0.1A\times R_{1}+2V$ ③3;10 ④20
