6. (科学推理)如图所示的电路图中,带数字的圆圈是电流表或电压表,各元件和各部分连接均完好,闭合开关,下列说法正确的是 (B)

A. 若两灯串联,则②为电流表,①③均为电压表,且①③示数相等
B. 若①②为电流表,③为电压表,则①有示数,②无示数,③测电源电压
C. 若②为电压表,①③均为电流表,则①的示数可能与③的示数相等
D. 若①③为同种电表,②为另一种电表时,则两灯不能均发光

答案： B

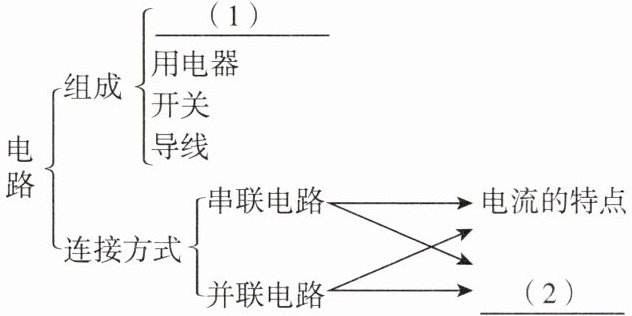

7. (物理观念)[2024·连云港]某同学自主学习《简单电路》一章后,整理部分知识结构图如图所示,请补全有关内容。
(1)电源。(2)电压的特点。

答案：
(1)电源　
(2)电压的特点

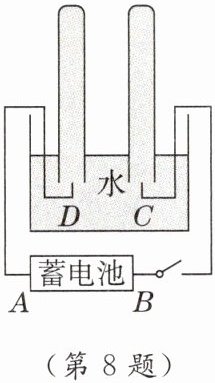

8. (跨学科实践)如图是电解水实验原理图,蓄电池在向外供电时把化学能转化为电能。为增强水的导电性,通常向水中加少量的NaOH。在闭合开关的瞬间,溶液中的Na⁺移动方向是从C到D,则蓄电池的A端是负极。

答案： 化学;负

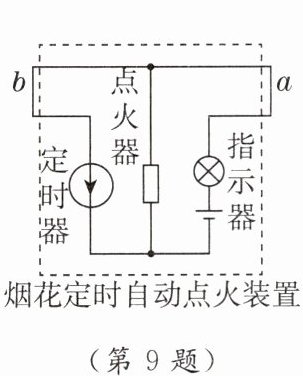

9. (生命安全)为避免点燃烟花造成人员伤害,小源设计了烟花定时自动点火装置。原理如图所示,装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间。定时器在电路中相当于开关(选填“用电器”“开关”或“电源”),点燃烟花前,定时器在电路中应处于通路(选填“断路”或“通路”)状态,为完善设计方案,还需要在a(选填“a”或“b”)处串联一个开关。

答案： 开关;通路;a

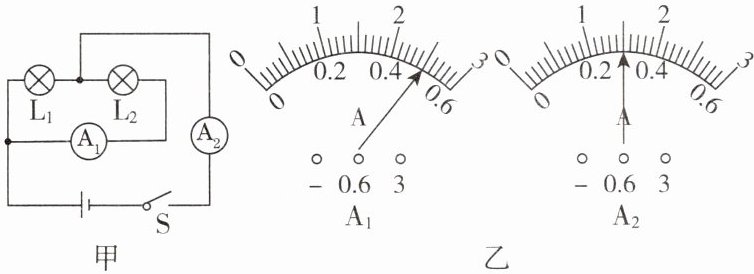

10. 某同学在做“用电流表测量电流”的实验中所用的电路如图甲所示,他按电路图正确连接电路并接通开关S后,电流表$A_1、$$A_2$的指针位置如图乙所示,则电流表$A_2$的示数应是1.5A,通过灯$L_1$和灯$L_2$的电流之比是2:1。

答案： 1.5;2:1

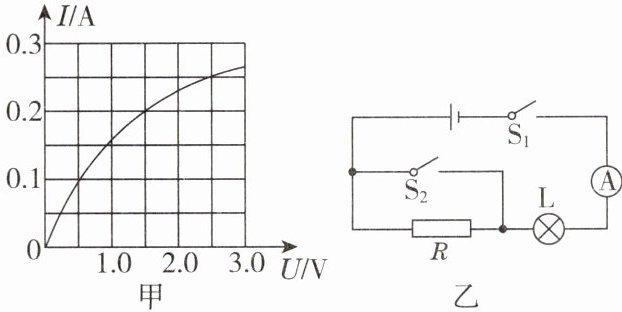

11. 小灯泡的I-U图像如图甲所示,将它与元件R接入图乙所示的电路中。只闭合开关$S_1,$电流表的示数为0.2A;再闭合开关$S_2$时,电流表的示数为0.25A。则电源电压为2.5V;只闭合开关$S_1$时,元件R两端的电压为1V。

答案： 2.5;1

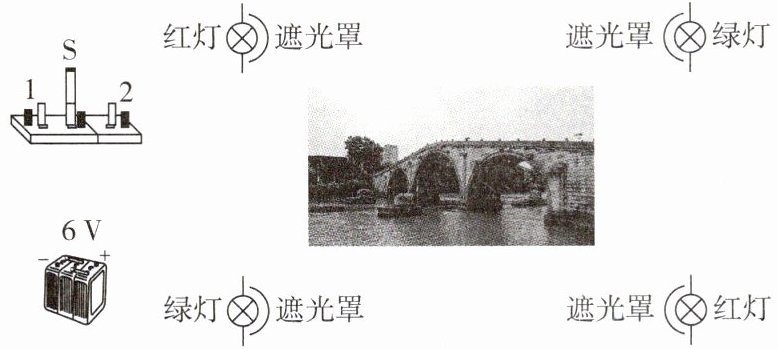

12. (古代建筑)京杭大运河上的古桥——拱宸桥两侧,安装了全国首个水上红绿灯,实现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为6V,四盏灯的额定电压均为6V,开关S中央的金属片自动与触点1、2、1、2……接触。请以笔画线代替导线完成电路连接。

答案：

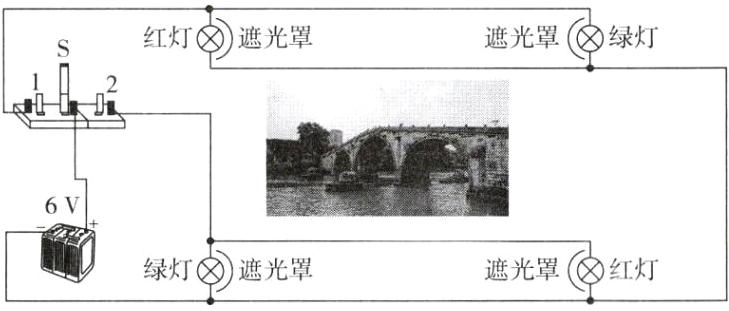

如图所示
