《2025年点拨训练九年级物理上册苏科版》

1. 下列是小聪总结出的有关串、并联电路的知识,其中错误的是(C)
A. 串联和并联是电路两种最基本的连接方式
B. 串联电路中,开关的作用和它的位置无关
C. 并联电路中,干路开关和各支路开关的作用相同
D. 并联电路中,一个用电器被短接,其余用电器均不能工作

答案： C

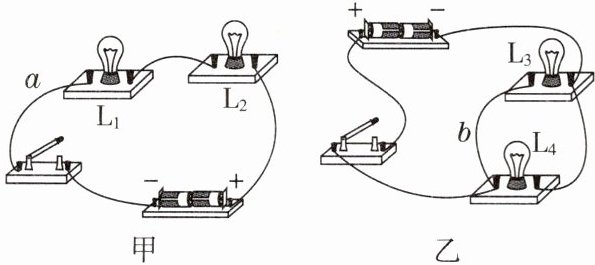

2. 在“怎样使两个小灯泡亮起来”的活动中,某两位同学连接了两种电路如下。

(1)上面两幅实物图中,图甲中灯$L_{1}和灯L_{2}$是串联的,图乙中灯$L_{3}和L_{4}$是并联的。(均选填“串联”或“并联”)
(2)图甲中,当开关闭合后,灯$L_{1}和灯L_{2}$同时发光；若$a$导线断了,则两灯的发光情况是：灯$L_{1}$不发光,灯$L_{2}$不发光。(后两空均选填“发光”或“不发光”)
(3)图乙中,开关控制灯$L_{3}和灯L_{4}$(选填“灯$L_{3}$”“灯$L_{4}$”或“灯$L_{3}和灯L_{4}$”)是否发光；若$b$导线断了,开关闭合时两灯的发光情况是：灯$L_{3}$不发光,灯$L_{4}$发光。(后两空均选填“发光”或“不发光”)

答案：
(1) 串联；并联
(2) 同时；不发光；不发光
(3) 灯 $ L_{3} $ 和灯 $ L_{4} $；不发光；发光

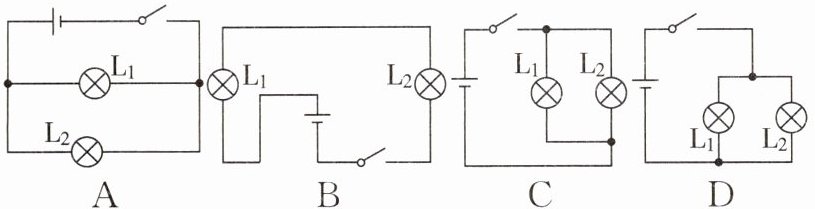

3. 如图所示,$L_{1}与L_{2}$属于串联的是____B____,属于并联的是____ACD____。(均填字母)

答案： B；ACD

4. 教室讲台上面的两盏LED护眼灯,开关闭合时同时亮、断开时同时灭,若一盏灯损坏,另一盏灯还能工作,则它们的连接方式(B)
A. 一定是串联
B. 一定是并联
C. 可能是串联
D. 无法确定

答案： B

5. [2025·西安高新一中月考]下面对身边一些电路的判断中,不正确的是(A)
A. 卧室的吸顶灯与其控制开关是并联的
B. 卫生间的照明灯和换气扇是并联的
C. 马路两旁的路灯是并联的
D. 声光控楼道灯的声控开关和光控开关是串联的

答案： A

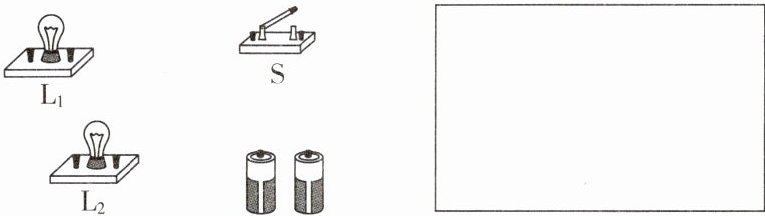

6. [2025·茂名期中]将图中的元件连接成一个串联电路,在框内画出对应的电路图。

答案：

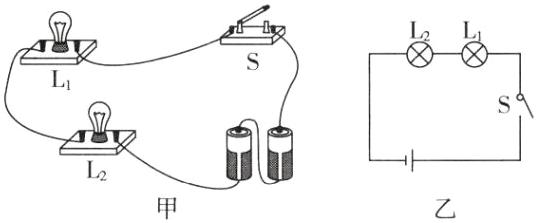

如图甲所示；如图乙所示

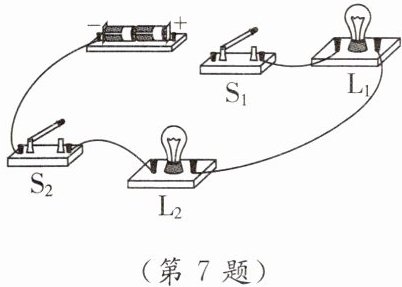

7. [2025·徐州期中]将图中电路连接完整,要求：灯$L_{1}和灯L_{2}$并联；开关$S_{1}只控制灯L_{1}$,开关$S_{2}同时控制灯L_{1}和灯L_{2}$。

答案：

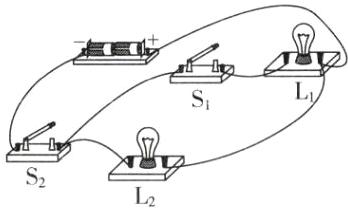

如图所示

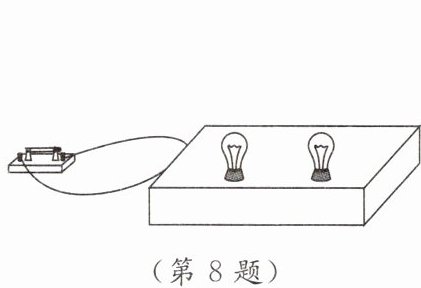

8. 如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)

A. 盒内一定有两节电池
B. 盒内一定有电源供电
C. 两只灯泡一定是串联关系
D. 两只灯泡一定是并联关系

答案： B

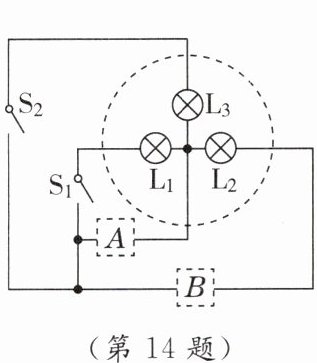

14. 如图是一种会变色的灯组结构示意图(虚线圆圈内有三只LED灯),已知$L_{1}$、$L_{2}和L_{3}$分别为红灯、绿灯和蓝灯,要使各灯都能正常工作并且互不影响,则三灯应并联,且应在A(选填“$A$”或“$B$”)处接入电源,另一处接入开关$S_{3}$。

答案： 并；A
