《2025年点拨训练九年级物理上册苏科版》

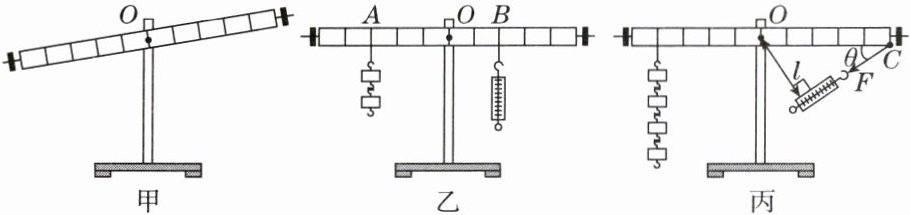

1. 小华做“探究杠杆平衡条件”实验的装置如图所示,杠杆上相邻刻线间的距离相等,请将实验过程补充完整。


(1)杠杆在图甲所示位置静止时______处于(选填“处于”或“不处于”)平衡状态。
(2)为使图甲中的杠杆在水平位置平衡,应将平衡螺母向______右(选填“左”或“右”)调节。
(3)如图乙所示,杠杆在水平位置平衡后,在A处挂两个钩码,每个钩码重0.5N,在B处竖直向下拉弹簧测力计,仍使杠杆在水平位置平衡,此时弹簧测力计的示数应为______1.5N。若在同一位置斜拉弹簧测力计,使杠杆再次在水平位置平衡时,弹簧测力计的示数会______变大(选填“变大”“变小”或“不变”)。

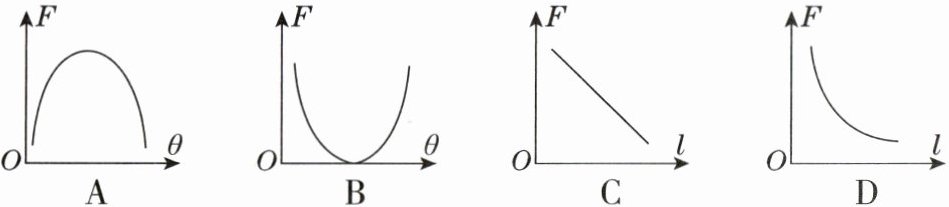

(4)小华又进行了如图丙所示实验。保持左侧的钩码个数和位置不变,使右侧弹簧测力计的作用点C固定,改变弹簧测力计与水平方向的夹角θ,则下列关于动力F随夹角θ、动力臂l变化的关系图像中,可能正确的是______D。

(5)学习了功的知识后,小华回看以往实验记录的表格数据,他想能否将“F₁l₁/(N·m)”中的单位“N·m”换成“J”,根据功的定义,你觉得可以换吗?______不可以(选填“可以”或“不可以”)。
(6)杆秤是杠杆平衡条件的一个应用,是中国最古老也是现今人们仍然在使用的一种称质量的简易工具,由带有秤星的秤杆、秤砣、提纽等组成,如图丁所示,此杆秤有两个提纽D和E,使用它称较重的物体时,应选择提纽______D(选填“D”或“E”)。

答案：
(1)处于
(2)右
(3)1.5;变大
(4)D
(5)不可以
(6)D

2. [2025·盐城期末]阅读短文,回答问题。
坐拉器
随着生活水平的提高,人们越来越意识到身体健康的重要性,开始注重体育锻炼。为了便于进行体育锻炼,许多公园和小区都设有健身广场,里面有各种健身器材。

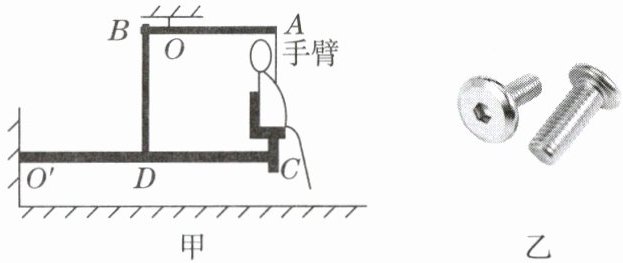

坐拉器就是其中的一种,小明和小梅发现坐拉器可以用已学习的知识去研究。他们仔细观察了坐拉器的外形结构,然后画出了如图甲所示的简化模型图,人坐在坐拉器座椅上,给手柄A施加向下的拉力时,操作杆BOA会绕着转轴O转动,连杆BD拉动杆O'DC绕转轴O'转动,座椅将人向上抬起。
经过测量可知:OA:OB=5:1,O'C:O'D=2:1,小梅的重力G=450N,小明的质量m=60kg,g取10N/kg。

(1)小明发现坐拉器在装配时用到了一种如图乙所示的螺丝,该螺丝上的螺纹可以简化成的机械模型是(B)。
A. 杠杆 B. 斜面 C. 滑轮 D. 轮轴
(2)关于该坐拉器的模型图,下列说法正确的是(B)。
A. 该坐拉器是个组合杠杆,使用过程中可以省功
B. O'DC杠杆是费力杠杆,而BOA杠杆是省力杠杆
C. 人被抬得越高,坐拉器的机械效率越高
D. 该坐拉器的机械效率为定值,不会发生变化
(3)小梅让小明坐在坐拉器的座椅上,小梅拉动手柄逐渐将小明抬起。小梅施加最小拉力的方向是(C)。
A. 始终竖直向下 B. 始终水平向右
C. 始终垂直于OA向下 D. 始终竖直向上
(4)小梅让小明继续静止坐在坐拉器的座椅上,小梅竖直向下匀速拉动手柄,将小明抬起。经过测量,手柄竖直向下移动30cm,座椅竖直升高9cm,用时5s,利用坐拉器抬起小明的机械效率为60%,则小梅抬起小明所做功的功率为18W。
(5)忽略坐拉器的自重、转动时的摩擦和座椅的大小。小明让小梅坐在坐拉器的座椅上,小明用手向下拉动手柄A将小梅抬起。小梅在坐拉器上保持图甲的状态时,小明需要对手柄A施加的拉力至少为180N。

答案：
(1)B
(2)B
(3)C
(4)18
(5)180
