《2025年点拨训练九年级物理上册苏科版》

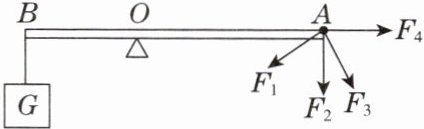

9. [2025·无锡月考]如图所示,作用在A点上的4个力中,力臂最长的是 (B)

$A. F_1$
$B. F_2$
$C. F_3$
$D. F_4$

答案： B

10. [2025·泰州期中]如图所示,当手托住铁球并绕腕关节向上转动时,手就类似一个杠杆。铁球对掌心的压力是阻力,腕关节是支点,前臂中的伸肌伸展和屈肌收缩产生动力,使托住铁球的手向上转动。(均填杠杆要素名称)

答案： 阻力;支点;动力

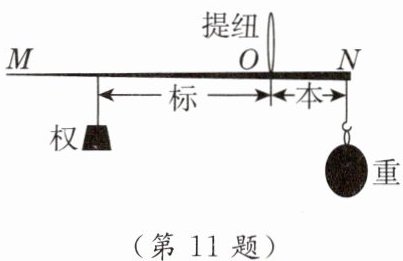

11. (教材素材题)《墨经》最早记述了杠杆原理。如图所示,杠杆MON可以绕提纽O转动。当MON将要顺时针转动时,“重”表示阻力,“权”表示动力,“标”表示阻力臂,“本”表示动力臂。(均填杠杆要素名称)

答案： 动力;阻力;阻力臂;动力臂

12. [2025·镇江期中]如图所示,杠杆处于静止状态,如果$l_1$是动力$F_1$的力臂,请画出动力$F_1$的示意图。

如图所示

答案： 如图所示

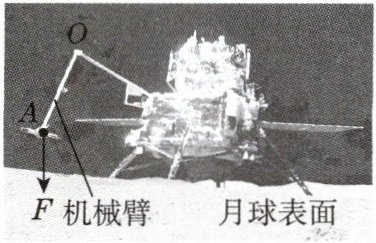

13. (教材素材题)2024年6月2日至3日,嫦娥六号完成了人类首次月球背面采样。如图,嫦娥六号的机械臂正绕O点转动,将采集的月球样品送往贮存装置。请画出样品对机械臂上A点的作用力F的力臂l。

答案：
如图所示
　　　

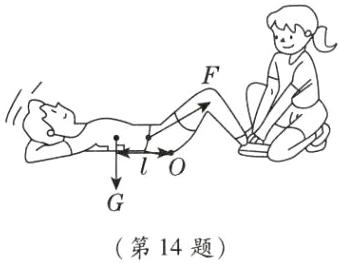

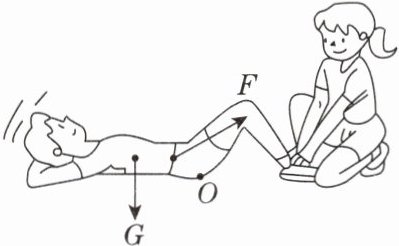

14. [2025·苏州月考]同学们在体育课上做仰卧起坐,前半段背部由平行于地面变成脊柱弯曲,后半段上半身完全离开地面。仰卧起坐时,人体可看成杠杆模型,O为支点,肌肉的拉力F为动力。如图所示,请画出杠杆模型的阻力臂l。

答案：
如图所示

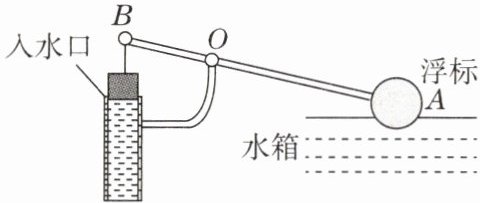

15. 如图所示是一种抽水马桶水箱自动上水装置的示意图。当水箱内的水达到一定高度时,浮标带动杠杆AOB压住入水口,停止上水。请在图中画出动力$F_1($水箱里的水给杠杆AOB的力)和B处阻力臂$l_2。$

答案：
如图所示

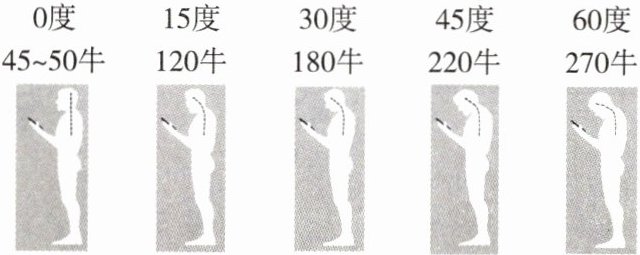

16. (模型建构)人的脊柱起着支撑头部的作用,长时间低头会对颈椎造成损伤,人低头时头部的脊椎可以看作一个杠杆。如图是低头角度与颈椎承受压力的关系,人在低头过程中,头部的重力的力臂增大(选填“增大”“减小”或“不变”),从而使颈部肌肉群对后颅向下的拉力增大,颈椎所受的压力也会增大;结合以上分析,给出一条保护颈椎健康的合理建议:不要长时间低头(合理即可)。

答案： 增大;不要长时间低头(合理即可)
