《2025年点拨训练九年级物理上册苏科版》

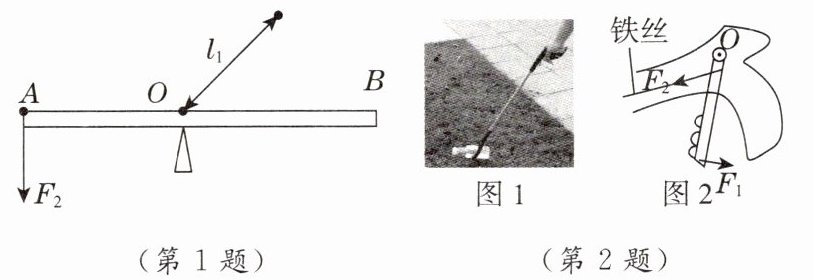

1. (理解模型练)如图所示,杠杆在水平位置平衡,动力臂$l_{1}$已画出,请作出杠杆的动力$F_{1}和阻力F_{2}的阻力臂l_{2}$。

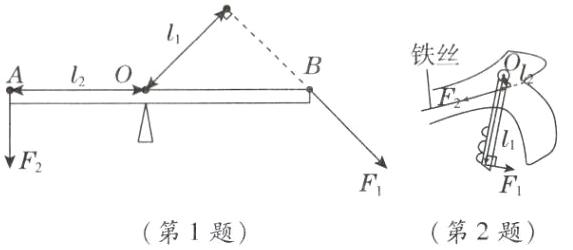

答案：
如图所示

2. (模型应用练)[2025·南京建邺区月考]为了营造美好校园环境,班级购置了一件垃圾自动拾取夹(如图1所示),手部轻轻一握,就可以将垃圾夹起,如图2是其手持部分的结构原理图,请画出手持部分的动力$F_{1}的动力臂与阻力F_{2}$的阻力臂。

答案：
如图所示

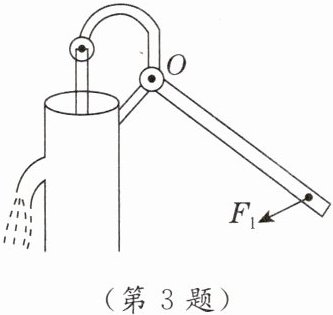

3. (应用变式练)老式水泵取水时的简易示意图如下,请画出手柄施加的动力$F_{1}的力臂l_{1}和阻力F_{2}$。

答案：
如图所示

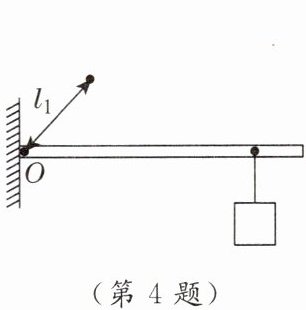

4. (理解模型练)如图所示,轻质杠杆可绕O点转动,杠杆上挂一重物,且在力$F_{1}$的作用下杠杆静止,$l_{1}为F_{1}$的力臂。请在图中画出动力$F_{1}及阻力的力臂l_{2}$。

答案：
如图所示

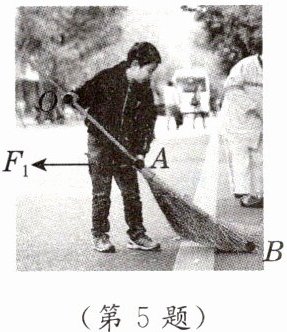

5. (模型应用练)如图所示,小张用扫帚在水平地面扫地,以O为支点,作用在A点的动力为$F_{1}$。请在图中画出作用在扫帚上B点的阻力$F_{2}及其力臂l_{2}$。

答案：
如图所示

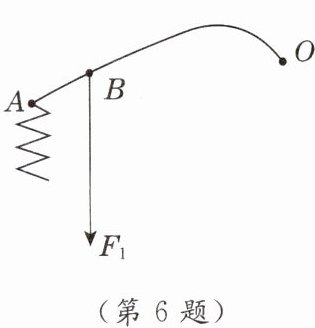

6. (应用变式练)鼠标的左右键均可以看成杠杆。如图是其中一个键的简化示意图,当我们的手指在B点按下鼠标键时,A端向下移动并按压其下方的金属弹片使电路接通完成操作任务。请在图中画出此时的动力臂$l_{1}$以及A端所受阻力$F_{2}$。

答案：
如图所示

7. (理解模型练)如图所示,杠杆OB可绕O点自由转动,请作出使杠杆在图示位置保持平衡的最小力$F_{1}及阻力臂l_{2}$的示意图。

答案：
如图所示

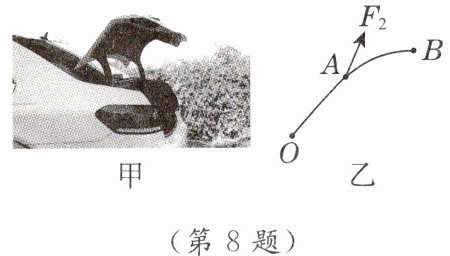

8. (模型应用练)图甲是打开的汽车后备箱盖,它被液压杆支撑(不计后备箱盖重)。关箱盖时,它可看作一个杠杆,图乙是其简化图:O是支点,$F_{2}$是液压杆作用在A点的阻力。请在图乙中画出:在B点关上后备箱盖的最小动力$F_{1}和F_{2}$的力臂。

答案：
如图所示

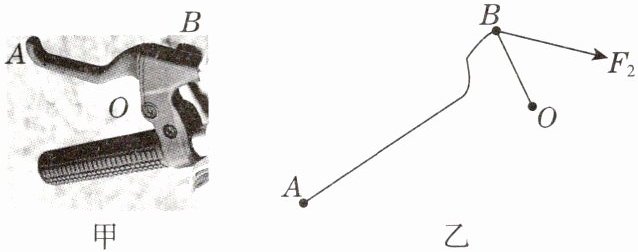

9. (模型变式练)如图甲是自行车的一侧手闸,其中ABO可视为一根杠杆,简化示意图如图乙,O为支点,$F_{2}$为阻力。请在图乙中画出作用在A点的最小动力$F_{1}及其力臂l_{1}$。

答案：
如图所示
