9. [2024·呼和浩特]晚自习时,教室中正常发光的某一盏灯突然熄灭了；新年联欢会上,一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光。关于前灯熄灭原因,后灯与其他彩灯连接方式,下列判断正确的是(D)
A. 前灯短路 后灯串联
B. 前灯短路 后灯并联
C. 前灯断路 后灯串联
D. 前灯断路 后灯并联

答案： D

10. [2025·泰州期中]如图是一个简化了的玩具警车的电路图。下列现象描述正确的是(A)

A. 只闭合$S_{2}$时,电动机转,灯$L$不亮
B. 只闭合$S_{1}$时,电动机不转,灯$L$不亮
C. 同时闭合$S_{1}$、$S_{2}$时,电动机不转,灯$L$亮
D. 同时闭合$S_{1}$、$S_{2}$时,电动机转,灯$L$不亮

答案： A

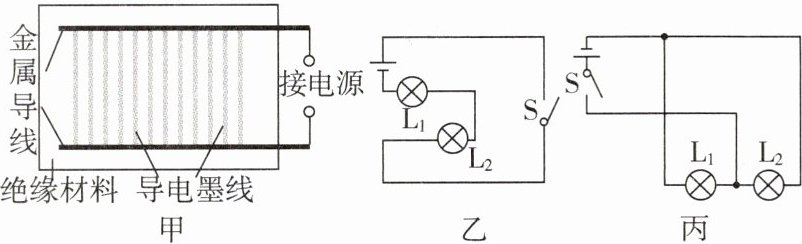

11. 电热膜的内部结构如图甲,在绝缘的聚酯薄膜表面覆盖有经过特殊工艺加工形成的导电墨线,导电墨线两端与金属导线相连,形成网状结构。组成电热膜电路的导电墨线的连接方式是并联,导电墨线在电路中相当于用电器(选填“导线”或“用电器”),它们之间能(选填“能”或“不能”)独立工作。电路图丙(选填“乙”或“丙”)中用电器的连接方式与之相同。

答案： 并；用电器；能；丙

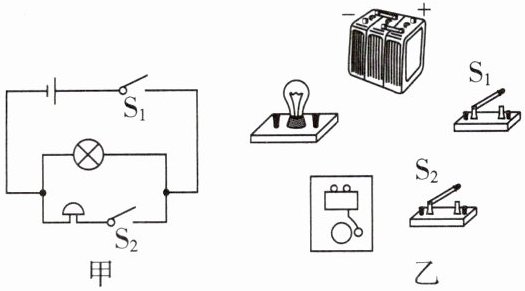

12. 请你根据如图甲所示的电路图,连接图乙中的实物电路。

答案：
如图所示

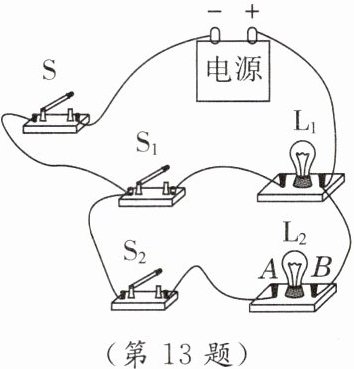

13. [2025·扬州期中]用如图所示的电路探究并联电路特点,闭合所有开关,发现：
现象1：灯$L_{1}$发光
现象2：灯$L_{2}$不发光
对此现象的原因有以下三种猜想：
猜想1：干路上某根导线断路
猜想2：灯$L_{2}$的灯丝断路
猜想3：灯$L_{2}$支路某根导线断路
(1)根据现象1(填数字)可以判断猜想1是错误的。
(2)若灯$L_{2}$不发光的原因是由猜想2或猜想3引起的,用以下两种方法可以验证：
①方法1：不添加器材且不拆除导线,具体操作、现象和结论是：将灯$L_{1}$与灯$L_{2}$互换位置，若灯$L_{1}$发光、灯$L_{2}$不发光，则猜想2正确，若灯$L_{1}$不发光、灯$L_{2}$发光，则猜想3正确。
②方法2：用一根完好的导线接在$L_{2}的A$、$B$两端,闭合所有开关,若灯$L_{1}$(选填“$L_{1}$”或“$L_{2}$”)发光,则猜想3(填数字)正确。

答案：
(1) 1
(2) ①将灯 $ L_{1} $ 与灯 $ L_{2} $ 互换位置，若灯 $ L_{1} $ 发光、灯 $ L_{2} $ 不发光，则猜想 2 正确，若灯 $ L_{1} $ 不发光、灯 $ L_{2} $ 发光，则猜想 3 正确 ② $ L_{1} $；3
