《2025年点拨训练九年级物理上册苏科版》

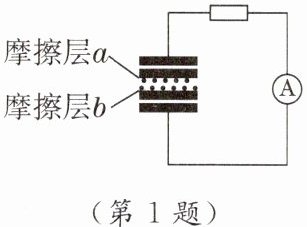

1. (科学家)中国科学院王中林院士发明了基于摩擦起电等原理的摩擦纳米发电机,其简化结构如图所示。摩擦层a中原子核束缚电子的本领强于摩擦层b。发电时,两摩擦层因相互摩擦带电,形成电压,从而使外部电路中形成电流。下列说法正确的是 (D)

A. 摩擦时创造了电荷
B. 正电荷从摩擦层a转移到摩擦层b
C. 摩擦层a带正电
D. 外部电路中,电流方向从b到a

答案： D

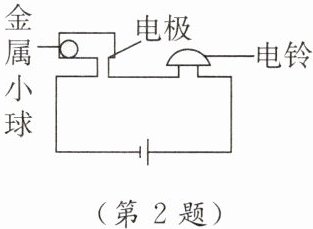

2. (模型建构)如图所示为一种倾斜监测报警装置的简易电路图,电路中的传感器是一个用玻璃壳密封的内部装有可自由滚动的金属小球与电极的装置,当倾斜监测报警装置向特定方向倾斜时,电铃便会报警,下列说法正确的是 (C)

A. 传感器是一个用电器
B. 传感器内的金属小球可换为橡胶小球
C. 当报警装置向右倾斜时,电路变为通路
D. 电铃响起时,电路中的电流为顺时针方向

答案： C

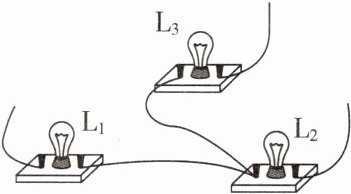

3. (科学推理)有三个灯泡接在一个电路中,其部分电路如图所示,其他部分没有画出。已知通过$L_1、$$L_2$的电流分别为$I_1= 0.2A、$$I_2= 0.6A,$那么通过$L_3$的电流$I_3$可能为 (C)
①0.2A
②0.4A
③0.6A
④0.8A

A. ①②
B. ①③
C. ②④
D. ③④

答案： C

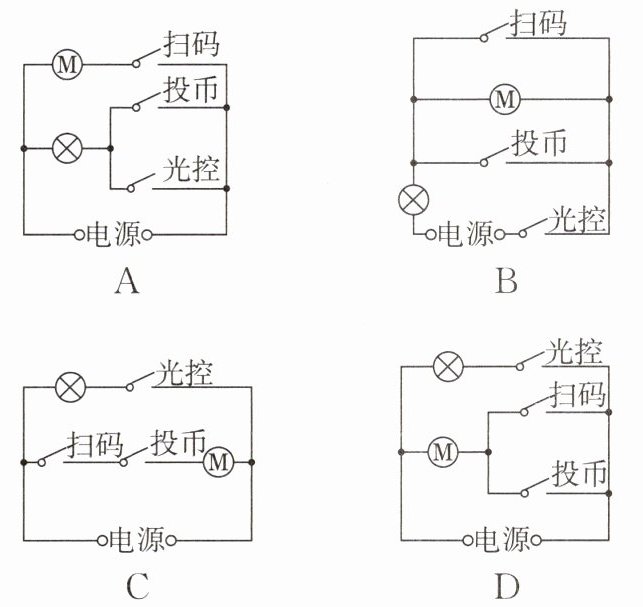

4. (国家政策)[2024·广安]党的二十大报告指出“必须坚持科技是第一生产力”。某学校为了培养学生的科学素养,开展了STEM科创教育,在此期间,科创小组自制了“冰淇淋自动售货机”。该作品可以通过扫码(该开关闭合)或投币(该开关闭合)完成自动出售服务;当光线较暗时,光控开关闭合,还可以提供照明。下列电路设计符合该要求的是 (D)

A.
B.
C.
D.

答案： D

5. [2024·泰安改编]如图所示电路,电源电压保持不变。闭合开关后,电路中各元件正常工作,两个相同的电流表(均有0~0.6A,0~3A两个量程)指针偏转的角度相同。一段时间后电流表$A_1$指针偏转的角度突然变为原来的1/5,若元件$R_1$或$R_2$出现了断路故障,其他元件均完好。针对故障电路的观察分析,下列说法正确的是 (C)

A. 电压表示数为零
B. 电流表$A_1$的示数一定大于$A_2$的示数
C. 一定是元件$R_1$出现了断路故障
D. 一定是元件$R_2$出现了断路故障

答案： C
