3. [2024·成都月考]用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压,设计了三种方案。甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻串联接入MN。可行的方案是(D)

A. 仅有甲
B. 仅有乙
C. 仅有甲、乙
D. 甲、乙、丙都可行

答案： D

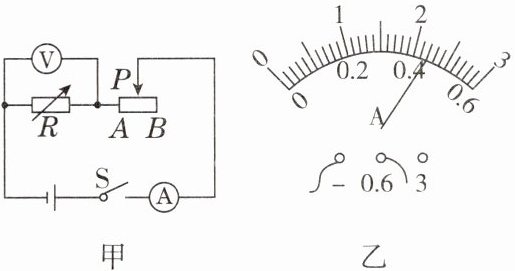

5. [2025·无锡期末]在“探究通过导体的电流与电阻的关系”实验中,电路图如图甲所示。

(1)小明按图甲正确连接好实物电路。实验时,先将电阻箱的阻值调为5Ω,然后将滑片P移至最大阻值处,闭合开关,小明发现电表均无示数,于是小明用手依次轻轻按压电池盒、开关、滑动变阻器滑片,仅在按压滑动变阻器滑片时,两电表均有示数,其原因极有可能是______滑动变阻器滑片与电阻丝接触不良。
(2)小明排除故障后,调节滑片P至某一位置,电流表示数如图乙所示,为______0.44A,断开开关,将电阻箱的阻值调为10Ω,再闭合开关,______不能(选填“能”或“不能”)立即记录电流表的示数。

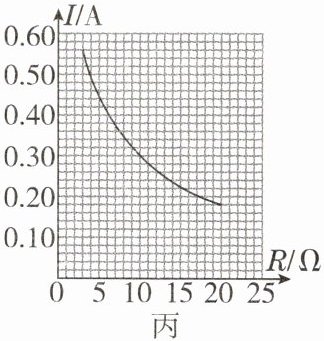

(3)(图像分析)小明在实验过程中保持滑片P位置不变,多次改变电阻箱的阻值R,读出电流表的示数I,将多组数据描点,画出I-R图像,如图丙。根据小明的实验数据,______不能(选填“能”或“不能”)得出导体中的电流与电阻成反比的结论。

答案：
(1)滑动变阻器滑片与电阻丝接触不良
(2)0.44；不能
(3)不能
