《2025年点拨训练九年级物理上册苏科版》

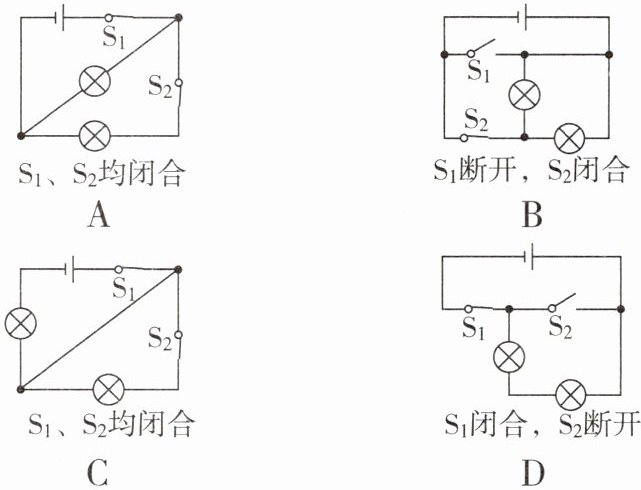

1. 如图所示的四个电路中,两灯泡属于串联接法的是 (D)

答案： D

2. [2025·东莞期中]如图所示,某城市安装一种“按钮式红绿灯”。当路上车辆不多时,行人通过触摸按钮,使正对车辆的红灯亮起,行人安全通过。按钮相当于电路中的开关;红灯和绿灯是并联的。按钮与被控制的灯之间是串联的。(后两空均选填“串联”或“并联”)

答案： 开关；并联；串联

3. 如图所示,A、B、

C、D表示四个接线柱,请按要求用导线将对应接线柱连接起来:要使$L_1$发光$,L_2$不亮,则连接AB;要使$L_1、$$L_2$串联,则连接AD;要使$L_1、$$L_2$并联,则连接CD和AB。若直接连接AC,电源会短路。

答案： $ AB $；$ AD $；$ CD $；$ AB $；$ AC $

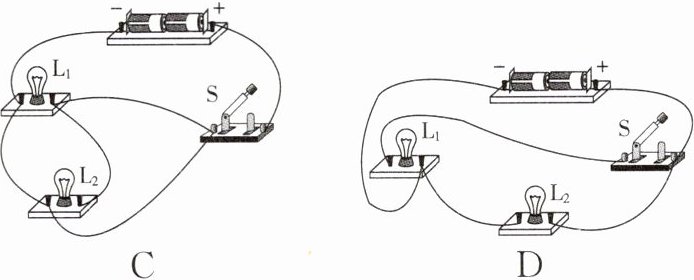

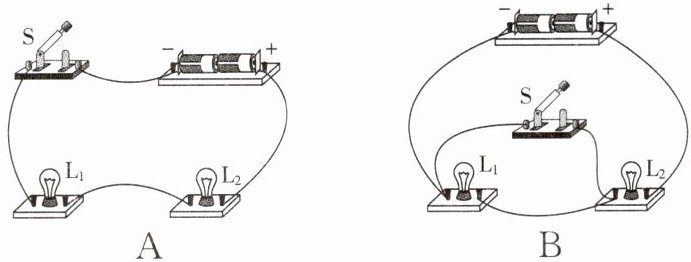

4. 实验小组的同学们连接了四个电路来探究开关的控制作用,两灯泡并联且开关控制灯泡$L_1$的是 (D)

答案： D

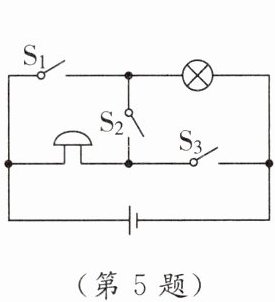

5. 如图所示的电路中,若要使灯和电铃组成串联电路,只需闭合开关$ S_{2} $;若要使灯和电铃组成并联电路,只需闭合开关$ S_{1} $和$ S_{3} $;若只闭合开关$S_2、$$S_3,$则电铃(选填“灯”“电铃”或“灯和电铃”)工作。

答案： $ S_{2} $；$ S_{1} $和$ S_{3} $；电铃

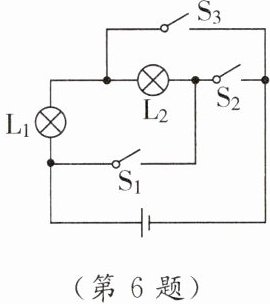

6. 如图所示电路中,只闭合开关$ S_{1} $和$ S_{3} $时,灯$L_1$和灯$L_2$并联;只闭合开关$ S_{2} $时,灯$L_1$和灯$L_2$串联;只闭合开关$S_1$和$S_2$时,电路处于短路(选填“通路”“断路”或“短路”)状态。

答案： $ S_{1} $和$ S_{3} $；$ S_{2} $；短路

7. [2025·无锡月考]如图,用导线连接使灯$L_1$和$L_2$组成并联电路的正确方法是 (C)

A. 用一根导线连接A、B,再用另一根导线连接C、E
B. 用一根导线连接A、B,再用另一根导线连接D、E
C. 用一根导线连接A、C,再用另一根导线连接B、E
D. 用一根导线连接A、C,再用另一根导线连接C、E

答案： C
