《2025年点拨训练九年级物理上册苏科版》

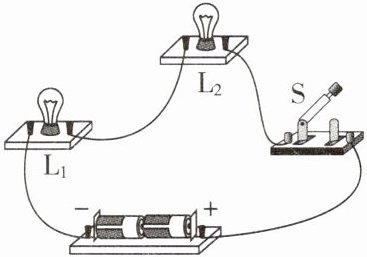

1. 如图所示,闭合开关后,小灯泡$L_{1}$较亮,小灯泡$L_{2}$较暗,则下列说法正确的是(A)

A. 通过两小灯泡的电流一样大
B. 通过小灯泡$L_{1}$的电流较大
C. 通过小灯泡$L_{2}$的电流较大
D. 没有进行测量,无法判断电流大小关系

答案： A

2. 夜幕降临,霓虹灯闪烁,道路两侧一般会使用多个小彩灯,将其串联组成电路,如果有一串节日彩灯上有50只相同的小灯泡,接到220V的照明电路中,50只小灯泡都发光,那么每只小灯泡两端电压为4.4V,如果电源插头处的电流为200mA,那么,通过每只小灯泡的电流是0.2A。

答案： 串联；4.4；0.2

3. 如图,灯泡$L_{2}比L_{1}$亮,电压表V示数为4.5V,下列说法正确的是(B)

A. $V_{1}$示数大于4.5V
B. $V_{1}$示数等于4.5V
C. $V_{2}$示数小于4.5V
D. $V_{2}$示数大于4.5V

答案： B

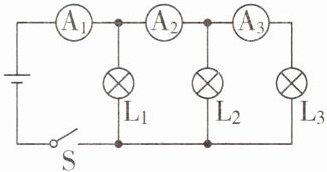

4. 如图所示,当开关闭合时,电流表$A_{1}$、$A_{2}$、$A_{3}$的示数分别为1.2A、1A、0.6A,则通过$L_{1}$的电流是0.2A；通过$L_{2}$的电流是0.4A。

答案： 0.2；0.4

5. 如图所示的电路中,当开关S闭合时,电压表示数为8V,当开关S断开时,电压表示数为5V,则此时灯$L_{1}和L_{2}$两端的电压分别为(C)

A. 8V 5V
B. 3V 8V
C. 5V 3V
D. 3V 5V

答案： C

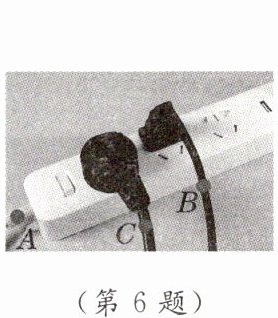

6. [2024·连云港一模]如图所示,为家用插线板示意图。图中A线接入家庭电路中,B线接台灯,C线接取暖器,两个用电器均正常工作时,A、B、C三处的电流分别为$I_{A}$、$I_{B}$、$I_{C}$,则它们的大小关系正确的是(C)

A. $I_{A}= I_{B}$
B. $I_{C}= I_{A}+I_{B}$
C. $I_{A}= I_{B}+I_{C}$
D. $I_{A}= I_{C}$

答案： C

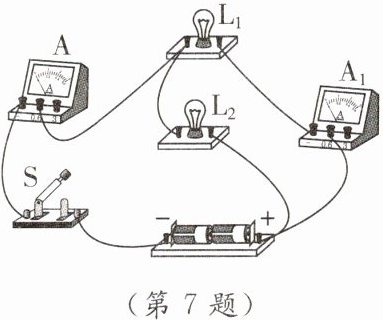

7. 如图所示的实验电路,闭合开关S后,电流表A的示数为0.5A,电流表$A_{1}$的示数为0.3A。下列说法正确的是(C)

A. $L_{1}与L_{2}$串联
B. 开关S只控制$L_{1}$
C. 通过$L_{1}$、$L_{2}$的电流分别是0.3A、0.2A
D. 通过$L_{1}$、$L_{2}$的电流分别是0.5A、0.3A

答案： C

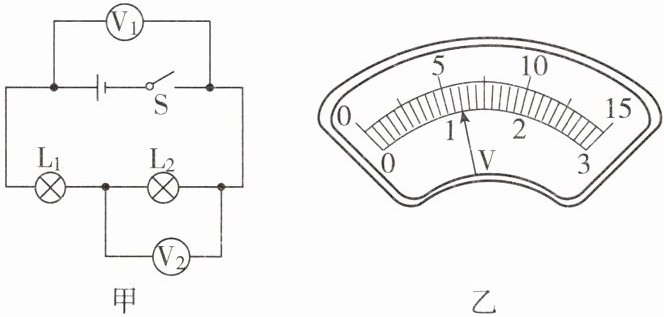

8. 如图甲所示电路中,当闭合开关S后,两个电压表指针偏转均如图乙所示,则灯泡$L_{1}和L_{2}$两端的电压分别为(C)

A. 1.2V 6V
B. 6V 1.2V
C. 4.8V 1.2V
D. 1.2V 4.8V

答案： C
