《2025年点拨训练九年级物理上册苏科版》

2. [2025·泰州期中]如图所示的电路中,下列说法不正确的是 (B)
A. S闭合后,电路将发生短路
B. S闭合后$,L_1、$$L_2$并联且都能发光
C. 要使$L_1、$$L_2$串联,可去掉导线b
D. 将导线M从接线柱C改接到接线柱D上,则电路组成并联电路

答案： B

3. [2025·盐城期中]如图所示的电路。
(1)当闭合$S_1、$$S_2$时,只有$L_{1}$会发光。
(2)只闭合$S_1,$发现$L_1$不发光、$L_2$发光,则故障可能是$L_1$短路(选填“短路”或“断路”)。
(3)只闭合$S_1,$发现$L_1$和$L_2$都不发光,则故障可能是$L_2$断路(选填“短路”或“断路”)。

答案：
(1)$L_{1}$ （2）短路 （3）断路

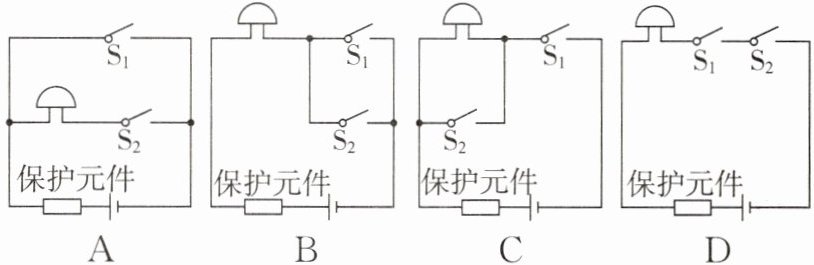

4. (体育)[2024·晋中模拟]立定跳远是我省中考体育测试项目之一。项目化小组的同学想设置一种装置来监测过线犯规的现象,当有同学踏上测试垫时,开关$S_1、$$S_2$同时闭合,当机器感应到脚尖过线时,红外感应开关$S_2$断开,电铃发出声音提醒裁判,该考生犯规。下列选项中,符合测试装置工作原理的是 (C)

答案： C

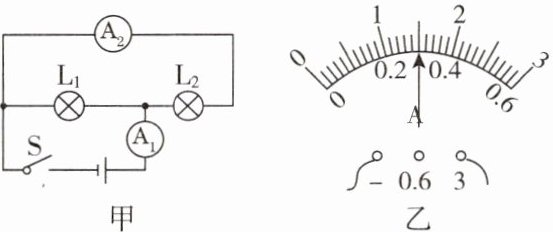

5. [2025·汕头期中]如图甲所示电路,闭合开关S后,两个灯泡都能发光,图乙为电流表$A_1$指针的位置,电流表$A_2$示数是0.6 A。则 (C)

A. 电流表$A_2$测灯泡$L_1$中的电流
B. 灯泡$L_1$和$L_2$串联
C. 通过灯泡$L_1$的电流为0.9 A
D. 开关S只控制灯泡$L_2$

答案： C

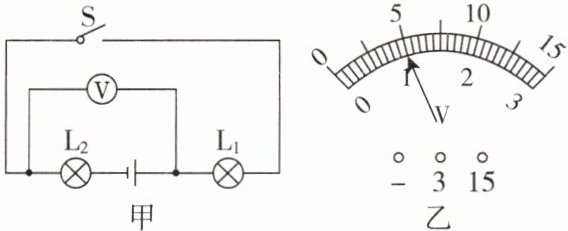

6. [2025·遂宁期中]如图甲所示的电路中,闭合开关S,小灯泡$L_1、$$L_2$是串联的。若电源电压为3 V,使用适当的量程后,电压表的示数如图乙所示,则$L_1$两端的电压是1V;$L_2$两端的电压是2V。若开关断开,则电压表示数为3V。

答案： 1；2；3

7. [2025·苏州工业园区期中]如图所示电路中,开关S闭合时,电压表$V_1、$$V_2、$$V_3$的示数分别为$U_1、$$U_2、$$U_3,$电流表$A_1、$$A_2$的示数分别为$I_1、$$I_2(5$块电表的示数均不为零),则$U_2$＞$U_3,I_1$=$I_2。$(均选填“＞”“＜”或“=”)

答案： ＞；=

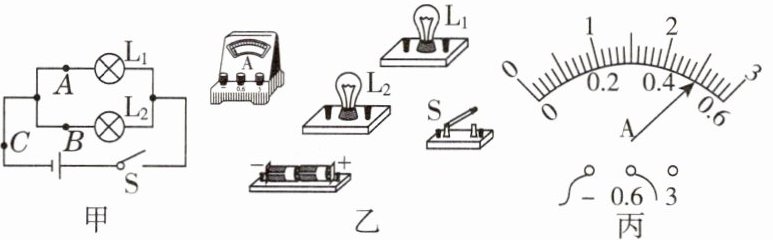

1. [2025·大同期中]某实验小组做“探究并联电路中电流的特点”实验,电路图如图甲所示。

(1)若要测量干路中的电流,则电流表应接在图中的______点。
(2)请根据图甲的电路图,在图乙中用笔画线代替导线连接实物电路,并使电流表测量A点的电流。
(3)小组同学把电流表分别接到电路中的A、B、C点,将第一次测出的电流填入表中。为了减小偶然因素的影响,他们采用了以下两种方法来重复实验,并将相关数据记录在下表中。
方法一:改变电池个数(改变电源电压);方法二:更换其中一条支路中的小灯泡(规格不同)。
|实验次序|A点的电流$I_A$|B点的电流$I_B$|C点的电流$I_C$|
|----|----|----|----|
|第一次|0.10|0.12|0.22|
|第二次|0.20|0.24|0.44|
|第三次|0.20|0.30| |
①上面设计的表格中存在的不足之处:______。
②通过对表格中数据的分析可知,由第一次实验到第二次实验是采用方法______(选填“一”或“二”)来进行的。
③第三次实验中,测量C点的电流时,电流表的示数如图丙所示,则表格中空白处应填的数据为______A。
(4)分析实验数据,可得出结论:______。

答案：

(1)C （2）如图所示 （3）①电流没有单位 ②一 ③0.50 （4）在并联电路中，干路电流等于各支路电流之和
